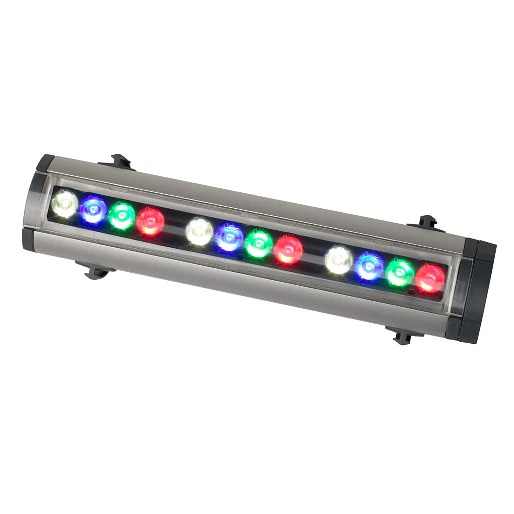

A Série Extube é um sistema modular de luminárias LED lineares com classificação IP65 projetadas para a iluminação dinâmica de fachadas, pontes e estruturas. Com mistura de cores RGBW e uma escolha de difusores, a Extube é ideal para iluminação de inundação, raspagem de parede ou criação de linhas contínuas e decorativas de cor, dentro ou fora.
Imagens Grandes
Recursos
- 12 ou 48 LEDs em 4 cores: Vermelho, Verde, Azul e Branco
- Mistura de cores RGBW
- Escolha de filmes difusores ópticos - estreito, médio, largo
- Sem necessidade de fonte de alimentação externa, tudo integrado
- Escolha de modos de controle DMX: RGB, RGBW, HSI, HSIC
- Auto-endereçamento durante a configuração
- Sistema de encaixe simples: passagem sem cabo de energia e dados
- Instalação fácil: desliza sobre trilho DIN
- Inclinável para direcionamento óptico preciso
- Design compacto e discreto
- Disponível em dois comprimentos: 300 mm (12 pol.) / 1200 mm (47,2 pol.)
- Classificação à prova de intempéries: IP65
Mais detalhes
Físico
Comprimento: 300 mm / 1200 mm, mais tampa final 15 mm e tampa de conexões 55 mm se instaladas
Largura: 89 mm
Altura: 90 mm incluindo suporte de montagem para trilho DIN
Peso: modelo 300mm 1,5 kg, modelo 1200mm 5 kg
Efeitos Dinâmicos
Mistura de cores: RGBW
Vermelho: 0 - 100%
Verde: 0 - 100%
Azul: 0 - 100%
Branco: 0 - 100%
Controle de temperatura de cor: 2.000 - 10.000 K mistura contínua
Controle e Programação
Modos de controle de cor: RGB, RGBW, HSI, HSIC
Sistema de controle: DMX
Canais DMX: 3 ou 4 em modelos 300mm, 3, 4, 12 ou 16 em modelos 1200mm
Opções de controle de pixel em grupo: 1 x 3 (todos como um grupo) em modelos 300mm, 1 x 12 (todos como um grupo) ou 4 x 3 em modelos 1200mm
Configuração de endereço DMX: aplicativo Martin MUM, endereçamento automático em cascata
Controle de 26 bits (interno): RGB, RGBW, HSI, HSIC
Protocolo: USITT DMX512-A
Receptor: RS-485
Atualização de firmware: upload serial via link DMX
Óptica
Fonte de luz: emissores de alta potência Luxeon Rebel
LED branco: branco neutro, 3.500 - 4.500 K, CRI 75
Potência total de LED: modelos 300mm aproximadamente 25 W, modelos 1200mm aproximadamente 100 W
Ângulos de feixe muito estreito (sem difusor), estreito, médio e amplo disponíveis:
Construção
Carcaça: Alumínio
Acabamento: Anodizado transparente, preto ou branco
Vidro frontal: policarbonato transparente resistente aos raios UV
Capas finais: nylon PA6
Suportes de montagem: nylon PA6
Grau de proteção: IP65
Instalação
Orientação: Qualquer
Mira: +/- 90° em 25 passos de aproximadamente 7°
Montagem: trilho DIN tipo chapéu 35 mm
Comprimento máximo interconectado por entrada de energia: 26 m em 230-240 V, 22 m em 208 V, 13 m em 110-120 V, ou 11 m em 100 V
Conexões
Conexão de energia: cabo com cauda de 1,8 m
Conexão de dados: cabo com cauda de 1,8 m
Luminária para luminária: Sistema de plugue rápido IP65
Elétrico
Energia AC: 100-120/200-240 V nominal, 50/60 Hz
Corrente de entrada máxima de pico: modelos 300mm 250 mA; modelos 1200mm 1 A
Energia em espera: modelos 300mm 3 W; modelos 1200mm 12 W
Unidade de fonte de energia: Integrada, com detecção automática de multitensão
Potência e Corrente Típicas
100 V, 60 Hz: modelos 300mm 32 W, 0,4 A; modelos 1200mm 128 W, 1,4 A; FP 0,992
110 V, 60 Hz: modelos 300mm 32 W, 0,3 A; modelos 1200mm 128 W, 1,2 A; FP 0,992
120 V, 60 Hz: modelos 300mm 32 W, 0,3 A; modelos 1200mm 128 W, 1,2 A; FP 0,990
208 V, 60 Hz: modelos 300mm 32 W, 0,2 A; modelos 1200mm 128 W, 0,7 A; FP 0,980
230 V, 50 Hz: modelos 300mm 32 W, 0,2 A; modelos 1200mm 128 W, 0,6 A; FP 0,980
