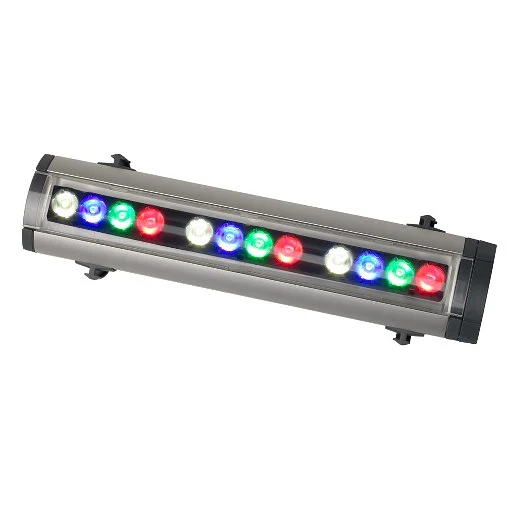

La serie Extube es un sistema modular de luminarias LED lineales con clasificación IP65 diseñado para la iluminación dinámica de fachadas, puentes y estructuras. Con mezcla de colores RGBW y una variedad de difusores, Extube es ideal para iluminación de inundación, rasante de paredes o crear líneas continuas y decorativas de color, tanto en interiores como en exteriores.
Imágenes más grandes
Características
- 12 o 48 LED en 4 colores: Rojo, Verde, Azul y Blanco
- Mezcla de color RGBW
- Opción de películas difusoras ópticas - estrecha, media, ancha
- Sin necesidad de fuente de alimentación externa, todo está integrado
- Opción de modos de control DMX: RGB, RGBW, HSI, HSIC
- Direccionamiento automático durante la configuración
- Sistema de ensamblaje simple: paso de potencia y datos sin cables
- Instalación sencilla: se desliza sobre carril DIN
- Inclinable para apuntamiento óptico preciso
- Diseño delgado y discreto
- Disponible en dos longitudes: 300 mm (12 in.) / 1200 mm (47,2 in.)
- Clasificación a prueba de intemperie: IP65
Más detalles
Físico
Largo: 300 mm / 1200 mm, más tapa final 15 mm y tapa de conexiones 55 mm si está instalada
Ancho: 89 mm
Alto: 90 mm incluida abrazadera de montaje para carril DIN
Peso: modelo 300 mm 1,5 kg, modelo 1200 mm 5 kg
Efectos dinámicos
Mezcla de color: RGBW
Rojo: 0 - 100%
Verde: 0 - 100%
Azul: 0 - 100%
Blanco: 0 - 100%
Control de temperatura de color: mezcla continua 2 000 - 10 000 K
Control y programación
Modos de control de color: RGB, RGBW, HSI, HSIC
Sistema de control: DMX
Canales DMX: 3 ó 4 en modelos 300 mm, 3, 4, 12 ó 16 en modelos 1200 mm
Opciones de control de píxeles agrupados: 1 x 3 (todos como un grupo) en modelos 300 mm, 1 x 12 (todos como un grupo) ó 4 x 3 en modelos 1200 mm
Configuración de dirección DMX: aplicación Martin MUM, direccionamiento automático en cascada
Control de 26 bits (interno): RGB, RGBW, HSI, HSIC
Protocolo: USITT DMX512-A
Receptor: RS-485
Actualización de firmware: carga en serie a través del enlace DMX
Óptica
Fuente de luz: emisores de alta potencia Luxeon Rebel
LED blanco: blanco neutro, 3500 - 4500 K, IRC 75
Potencia total de LED: modelos 300 mm aprox. 25 W, modelos 1200 mm aprox. 100 W
Ángulos de haz disponibles: muy estrecho (sin difusor), estrecho, medio y amplio:
Construcción
Carcasa: aluminio
Acabado: anodizado transparente, negro o blanco
Cristal frontal: policarbonato transparente resistente a los rayos UV
Tapas finales: nylon PA6
Abrazaderas de montaje: nylon PA6
Índice de protección: IP65
Instalación
Orientación: cualquiera
Apuntamiento: +/- 90° en 25 pasos de aprox. 7°
Montaje: carril DIN tipo sombrero de 35 mm
Longitud máxima interconectada por entrada de alimentación: 26 m a 230-240 V, 22 m a 208 V, 13 m a 110-120 V, u 11 m a 100 V
Conexiones
Conexión de alimentación: cable cola de 1,8 m
Conexión de datos: cable cola de 1,8 m
Interconexión de equipos: sistema de conexión rápida IP65
Eléctrica
Alimentación de CA: 100-120/200-240 V nominal, 50/60 Hz
Corriente de entrada de pico máxima: modelos 300 mm 250 mA; modelos 1200 mm 1 A
Potencia en espera: modelos 300 mm 3 W; modelos 1200 mm 12 W
Unidad de fuente de alimentación: integrada, multivoltaje de detección automática
Potencia y corriente típicas
100 V, 60 Hz: modelos 300 mm 32 W, 0,4 A; modelos 1200 mm 128 W, 1,4 A; FP 0,992
110 V, 60 Hz: modelos 300 mm 32 W, 0,3 A; modelos 1200 mm 128 W, 1,2 A; FP 0,992
120 V, 60 Hz: modelos 300 mm 32 W, 0,3 A; modelos 1200 mm 128 W, 1,2 A; FP 0,990
208 V, 60 Hz: modelos 300 mm 32 W, 0,2 A; modelos 1200 mm 128 W, 0,7 A; FP 0,980
230 V, 50 Hz: modelos 300 mm 32 W, 0,2 A; modelos 1200 mm 128 W, 0,6 A; FP 0,980
