VC-Strip 30
Descontinuado

Fita de vídeo LED criativa com espaçamento de pixel de 30mm

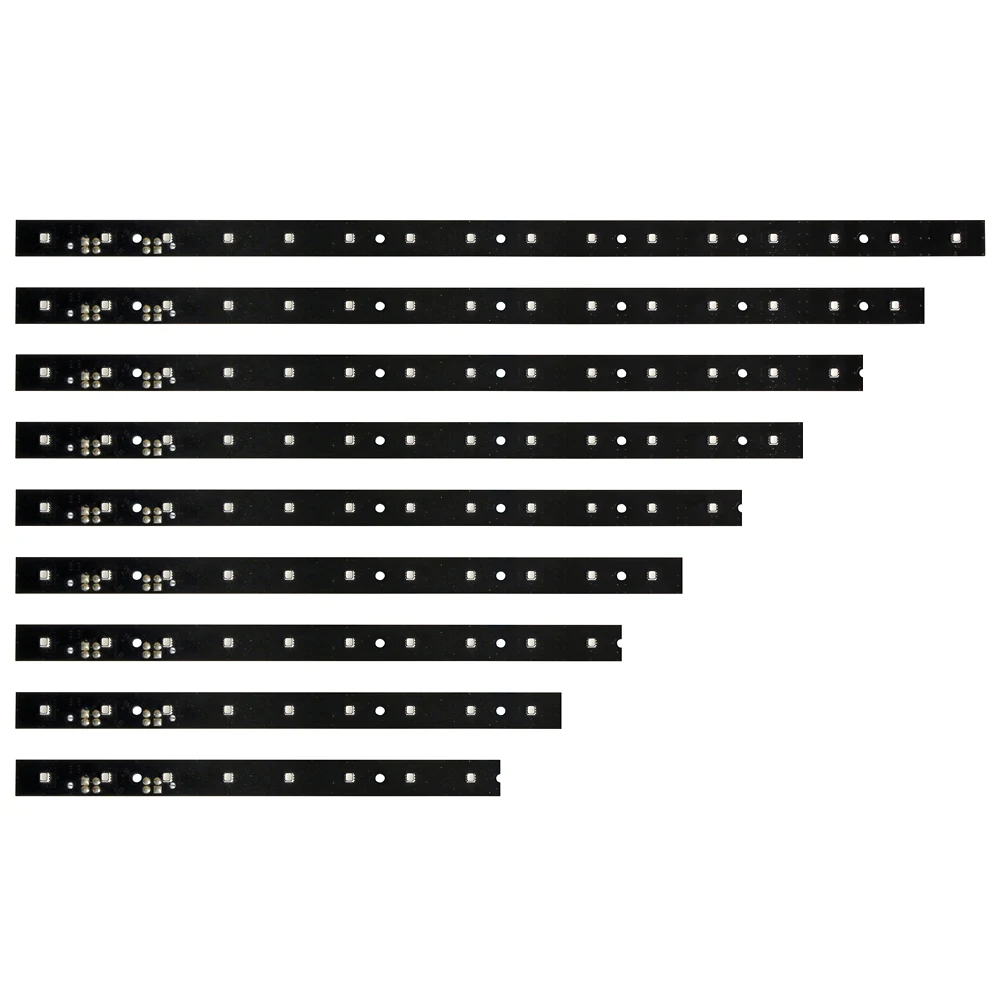

VC-Strip 30
Imagens Grandes

A família VC-Strip de fitas LED de vídeo estreitas é ideal para integração de vídeo em designs de palco e cenários, interiores, elementos de cenários personalizados e muito mais. As VC-Strips são totalmente calibradas em nível de pixel quanto a brilho e cores para uniformidade e qualidade ideais e são controladas pela família premiada de controladores P3 System da Martin para reprodução suave que supera qualquer sistema baseado em DMX. As VC-Strips estão disponíveis em vários comprimentos e podem até ser cortadas para o comprimento necessário no local.

  • Ampla gama de espaçamentos de pixels para qualquer aplicação
  • Cabeamento, mapeamento e configuração fáceis
  • Brilhante e totalmente calibrada para consistência ideal

Vídeos





















Recursos

  • Espaçamento de pixels de 30 mm
  • 16/8 pixels individualmente controláveis
  • Controle DMX
  • Controle P3 com VideoMapping
  • Controle Híbrido DMX + P3 (alternar em tempo real entre DMX, PixelMapping e VideoMapping usando o canal P3 Switch)
  • 2750 nits de brilho
  • 248 lúmens por metro
  • Tecnologia de processamento de imagem de alta qualidade com 16 bits por cor
  • Calibração de brilho e cor em nível de pixel para qualidade de imagem ideal e compatibilidade entre produtos
  • Mapeamento e endereçamento intuitivos via P3 System Controller
  • Entrada de energia/dados combinada (cabo único para entrada de energia e dados)
  • Saída de energia/dados combinada (para conectar em cascata múltiplos VC-Strips)
  • Suportado por processador integrado de energia e dados (P3 PowerPort 1500 ou DMX PowerPort 375) e sistema de cabeamento simples
  • Comprimento do VC-Strip personalizável no local (corte simples) para se adequar às necessidades de integração
  • Compatível com VC-Grid 30

Especificações

  • Physical VC-Strip 16x1 30™:

    Length: 480 mm (18.9 in.) *
    Width: 19 mm (0.8 in.)
    Height: 15 mm (0.6 in.)
    Weight: 51 g (0.12 lbs.)

     VC-Strip 8x1 30™:

    Length: 240 mm (9.5 in.) *
    Width: 19 mm (0.8 in.)
    Height: 15 mm (0.6 in.)
    Weight: 31 g (0.07 lbs.)

     *Including 1 mm board-to-board gap
    Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller

    Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/24/48 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 51
    P3 Video Processing

    Brightness control
    Gamma correction and control
    Color temperature control
    Color space control
    Calibration processing
    Synchronization
    Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device
    Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer´s test conditions
    Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)

    Pitch (pixel center-to-center): 30.00 mm Total output, calibrated mode: 2750 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 248 lumen per meter LED Array VC-Strip 30 16x1: 16 x 1 LED Array VC-Strip 30 8x1: 8 x 1

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)
    Construction Base: Black FR4 circuit board Protection rating: IP20 RoHS compliant
  • Installation MONTAGEM: Mounting holes in module Orientation: Any Maximum number of VC-Strip™ 16x1 30 modules per daisy-chain: 45 Maximum number of VC-Strip™ 8x1 30 modules per daisy-chain: 63
    Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector
    Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Strip 30 16x1: 6.7 W Maximum power consumption, all LEDs at full intensity, VC-Strip 30 8x1: 3.3 W
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:

    VC-Strip 30 16x1: 23 BTU/hr
    VC-Strip 30 8x1: 11 BTU/hr
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant
    Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1
    Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com
    Accessories Input cables:

    Power+Data Adapter, XLR4-to-PCB, 0.25 m (0.9 ft.): P/N 91616035
    Power+Data Adapter, XLR5+Power-to-XLR4, 0.25 m (0.9 ft.): P/N 91616037
    Power+Data Adapter, XLR5+XLR4-to-XLR4, 0.25 m (0.9 ft.): P/N 91616038
    Power+Data Adapter, XLR5+Tripix-to-XLR4, 0.25 m (0.9 ft.): P/N 91616039

     VC-Strip to VC-Strip link cables:

    Power+Data Cable, PCB-to-PCB, 200 mm (7.9 in.): P/N 91616025
    Power+Data Cable, PCB-to-PCB, 400 mm (15.8 in.): P/N 91616026
    Power+Data Cable, PCB-to-PCB, 600 mm (23.7 in.): P/N 91616027
    Power+Data Cable, PCB-to-PCB, 800 mm (31.5 in.): P/N 91616028
    Power+Data Cable, PCB-to-PCB, 1000 mm (39.4 in.): P/N 91616029

     Extension cables:

    Power+Data Cable, XLR4-to-XLR4, 1 m (3.3 ft.): P/N 91616030
    Power+Data Cable, XLR4-to-XLR4, 2.5 m (8.2 ft.): P/N 91616031
    Power+Data Cable, XLR4-to-XLR4, 5 m (16.4 ft.): P/N 91616032
    Power+Data Cable, XLR4-to-XLR4, 10 m (32.8 ft.): P/N 91616033
    Power+Data Cable, XLR4-to-XLR4, 25 m (82.1 ft.): P/N 91616034

     Output/throughput cables:

    Hybrid Output/Thru Cable, PCB-to-XLR4, 0.25 m (0.9 ft.): P/N 91616036
    Power+Data Adapter, XLR4-to-XLR5, 0.25 m (0.9 ft.): P/N 91616040

     Cable without connectors:

    Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
    Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
    Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017
    Ordering Information VC-Strip™ 16x1 30 RGB: P/N 90357460 (to be ordered in multiples of 10) VC-Strip™ 8x1 30 RGB: P/N 90357470 (to be ordered in multiples of 20)

Downloads

Specifications
  Versão Idioma Tamanho Enviado
file type icon VC-Strip 30 Spec Sheet-English
en versão A, atualizado: out 2020
A  en  711 KB out 2020
file type icon VC-Grid & VC-Strip System Diagrams
en versão D, atualizado: out 2020
D  en  649 KB out 2020
Manuals
  Versão Idioma Tamanho Enviado
file type icon VC Strip - User Manual
en versão E, atualizado: out 2020
E  en  1,27 MB out 2020
Photometrics
  Versão Idioma Tamanho Enviado
file type icon VC-Strip 30 - Photometric Files
en versão A, atualizado: mar 2024
A  en  164 KB mar 2024
Illustrations
  Versão Idioma Tamanho Enviado
file type icon VC-Strip Family - 2D Dimensions
en versão A, atualizado: out 2020
A  en  1,36 MB out 2020
Symbols
  Versão Idioma Tamanho Enviado
file type icon Martin Professional GDTF Library
en versão A, atualizado: out 2023
A  en  203 Bytes out 2023
CAD Drawings
  Versão Idioma Tamanho Enviado
file type icon VC-Strip Family - 3D Models
en versão A, atualizado: out 2020
A  en  19,1 MB out 2020
Service Procedures
  Versão Idioma Tamanho Enviado
file type icon Martin LED Video Fixtures Reset
en versão A, atualizado: mai 2018
A  en  274 KB mai 2018
Service Notes
  Versão Idioma Tamanho Enviado
VC-Grid/Strip products with P3 Software 3.1.1 or newer
en versão A, atualizado: mai 2018
A   en    mai 2018
file type icon Mounting Frame - Installation Guide
en versão B, atualizado: out 2020
B  en  1,25 MB out 2020
Firmware
  Versão Tamanho Enviado
download icon for VC-Strip Family - Firmware VC-Strip Family - Firmware
versão 2.4.1, atualizado: mai 2026
2.4.1   mai 2026
