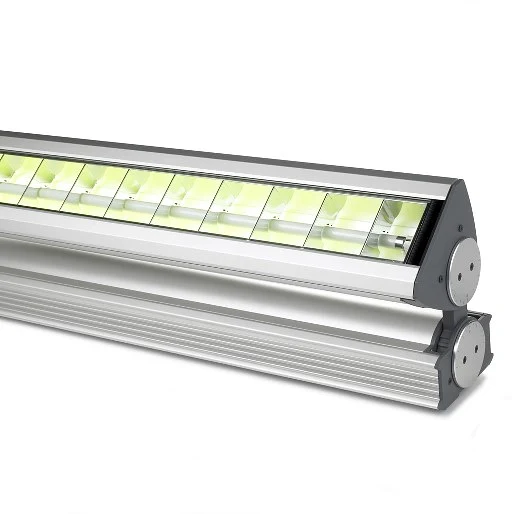

O Cyclo IP65 Directional é à prova de intempéries para iluminação exterior dinâmica de fachadas, estruturas e paisagens. Apresenta um design linear elegante e excelente desempenho óptico baseado em tubos fluorescentes RGB e brancos T5.
Imagens maiores
Características
- Tubos fluorescentes T5 de elevada potência 54 W
- Escolha entre versões de 3 ou 4 tubos
- Longa vida útil da lâmpada (20 000 hrs)
- Mistura de cores RGB + W
- Controlo de temperatura de cor
- Controlo de intensidade 0-100%
- Elevado desempenho óptico: distribuição uniforme de luz e cor
- DMX, autónomo, sincronizado (principal/cliente)
- Classificação à prova de intempéries: IP65
Mais detalhes
Físico Comprimento: 1257 mm Largura: 150 mm Altura: 242 mm incluindo suporte de montagem Peso: 22 kg
Efeitos Dinâmicos Mistura de cores: RGB (modelos 03), RGBW (modelos 04) Vermelho: 0 - 100% Verde: 0 - 100% Azul: 0 - 100% Branco frio (4000 K): 0 - 100% (modelos 04)
Controlo e Programação Opções de controlo: DMX, autónomo, sincronizado (anfitrião/cliente) Canais DMX: 3 (modelos 03) ou 4 (modelos 04) Configuração de endereço DMX: Comutador DIP Programação autónoma e anfitrião/cliente: Comutador DIP Protocolo: USITT DMX512/1990 Recetor: RS-485
Lâmpada Tipo: Tubos fluorescentes T5 Lâmpadas aprovadas: Osram FQ 54 W HO Duração média: 20 000 horas Casquilho: G5
Construção Caixa: Alumínio Acabamento: Anodizado transparente Tampa frontal: Vidro temperado Refletor(es): Alumínio altamente especular 99,9% Classificação de proteção: IP65
Instalação Orientação: Qualquer Espaço livre mínimo: 25 mm
Ligações Entrada do cabo de alimentação: Ligador de cabo IP68 Ligação de alimentação: Terminais de conector rápido Entrada do cabo de dados: Ligador de cabo IP68 Ligação de dados: Terminais de parafuso
Elétrico Alimentação AC: 100-120/200-240 V nominal, 50/60 Hz Fusível principal: 2 AT (120 V, modelo 03), 2,5 AT (120 V, modelo 04), 1 AT (230 V, modelo 03), 2 AT (230 V, modelo 04)
Potência Típica e Corrente Cyclo IP65 03 Direcional, modelo 120 V: 100 V, 60 Hz: 163 W, 1,6 A 120 V, 60 Hz: 180 W, 1,5 A Cyclo IP65 03 Direcional, modelo 230 V: 208 V, 60 Hz: 180 W, 0,87 A 230 V, 50 Hz: 181 W, 0,80 A 250 V, 50 Hz: 179 W, 0,73 A Cyclo IP65 04 Direcional, modelo 120 V: 100 V, 60 Hz: 219 W, 2,2 A 120 V, 60 Hz: 236 W, 2,0 A Cyclo IP65 04 Direcional, modelo 230 V: 208 V, 60 Hz: 235 W, 1,2 A 230 V, 50 Hz: 234 W, 1,1 A 250 V, 50 Hz: 231 W, 0,94 A Medições realizadas à tensão nominal. Permitir desvio de +/- 10%.:
Thermal Temperatura ambiente máxima (Ta máx.): 40° C Temperatura ambiente mínima: -20° C, a alimentação deve ser mantida abaixo de 0° C Arrefecimento: Convecção Dissipação de calor total (calculada, +/- 10%): 615 BTU/hr. (modelos 03), 805 BTU/hr. (modelos 04)
Aprovações Segurança EUA: UL 1573 Segurança Canadá: CSA C22.2 No. 166 Segurança UE: EN 60598-1, EN 60598-2-1 EMC UE: EN 55015, EN 60555-3
Artigos Inclusos Tubo Osram T5 FQ 54 W/60 HO vermelho: 97020006 Tubo Osram T5 FQ 54 W/66 HO verde: 97020007 Tubo Osram T5 FQ 54 W/67 HO azul: 97020008 Tubo Osram T5 FQ 54 W/840 HO branco frio 4000 K (modelo 04): 97020010 Dois ligadores de cabo M25, IP68, metal, cabo Ø 7 mm - 14 mm: Dois ligadores de cabo M16, IP68, metal, cabo Ø 3,5 mm - 10 mm: Tampão M25, metal: Tampão M16, metal: Suporte de montagem na superfície: Manual do utilizador:
Acessórios Resistência de terminação DMX: 04150308 Tubo Osram T5 FQ 54 W/827 HO branco quente 2700 K (modelo 04): 97020009 Tubo Osram T5 FQ 54 W/865 HO branco luz diurna 6500 K (modelo 04): 97020011
Peças Sobressalentes Tubo Osram T5 FQ 54 W/60 HO vermelho: 97020006 Tubo Osram T5 FQ 54 W/66 HO verde: 97020007 Tubo Osram T5 FQ 54 W/67 HO azul: 97020008 Tubo Osram T5 FQ 54 W/840 HO branco frio 4000 K (modelo 04): 97020010
Informações de Encomenda Cyclo IP65 03 Direcional, 120 V: 90566810 Cyclo IP65 03 Direcional, 230 V: 90566010 Cyclo IP65 04 Direcional, 120 V: 90567810 Cyclo IP65 04 Direcional, 230 V: 90567010
Descarregamentos
Manuals
| Tamanho | |
|
|
900 KB |
Illustrations
| Tamanho | |
|
|
70 KB |
|
|
100 KB |
Compliances
| Tamanho | |
|
|
40 KB |
Hints and Tips
| Tamanho | |
Optimizing Cyclo Tube Lifetimes
versão A,
atualizado: mai 2018
|
|
|
Running Cyclos at Very Low Ambient Temperatures
versão A,
atualizado: mai 2018
|
