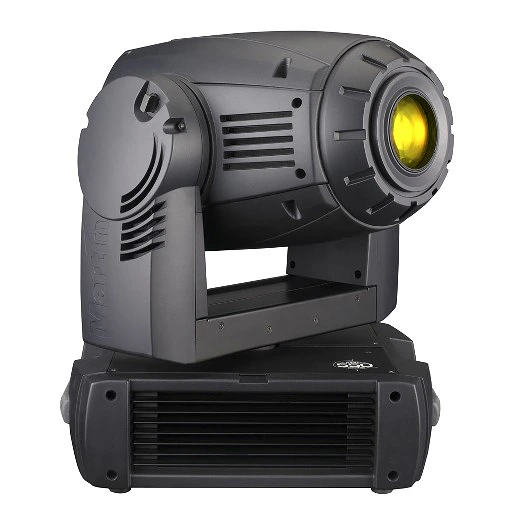

Martin MAC 550

较大的图像

MAC 550 具备 400 W 功率规格中前所未有的输出、令人惊艳的图形和动画效果、电动变焦以及新型色彩和图案轮电机。

特点

400 W 短弧放电灯
2 x 8 位色轮加开启位
Gobo 动画轮，具有完整的运动/方向控制
9 个静态 Gobo 和 6 个可索引旋转 Gobo，加开启位
可互换旋转棱镜
电动光圈
频闪效果高达 10 Hz、随机频闪、脉冲效果、即时开启和黑场
电动变焦和调焦
机械调光
水平/垂直摇动范围为 540°/246°
模块化设计，便于维护和检修
电子镇流器，支持热灯重启并提供无闪烁光输出
风扇转速可调，运行更为安静

更多详情

物理特性长度: 450 mm 宽度: 365 mm 高度: 636 mm（灯头竖直向上）重量: 31 kg

动态效果色轮: 双色轮，每轮8个滤色片+开放位，可定位、连续旋转旋转图案轮: 6个可更换图案片+开放位，可定位、图案连续旋转与滚动、抖动静态图案: 9个可更换图案片+开放位，连续滚动、随机图案图案动画: 可更换动画轮，可定位、连续旋转，角度、速度与方向可调光圈: 直径10%-100%，脉冲效果机械调光: 0-100% 快门: 频闪效果最高10 Hz、随机频闪、脉冲效果、瞬时开启与全黑聚焦: 2 m至无穷远变焦: 14°-30° 水平旋转: 540° 垂直俯仰: 246°

控制与编程 DMX通道: 21/27 设置与编址: 带LED显示屏的控制面板 16位控制: 色轮1+2、旋转图案轮、调光、光圈、聚焦、变焦、水平旋转&垂直俯仰运动控制方式: 跟踪与矢量协议: USITT DMX512/1990 接收器: 光电隔离RS-485 固件更新: 通过DMX链路串行上传

灯泡类型: 400 W短弧放电灯标准配置: Osram HTI 400 W/D3 色温: 7500 K 显色指数(CRI): 80 平均寿命: 750小时热态再启动: 支持灯座: 双端SFc 10-4带定位键镇流器: 电子式

结构颜色: 黑色外壳: 抗紫外线纤维增强复合材料反射器: 玻璃冷光反射器防护等级: IP20

图案片外径: 27.9 mm +0/-0.3 mm 最大图像直径: 23 mm 最大厚度: 静态插槽1.1 mm，旋转插槽4 mm 推荐玻璃: 高温Borofloat或更佳材质，配二向色或增强铝镀膜推荐金属: 0.5 mm铝

图案动画轮外径: 116 mm +0/-0.25 mm 图像外径: 112 mm 图像内径: 32 mm 结构: 0.5 mm铝，磁性安装

安装安装点: 2对1/4圈快速锁安装方向: 任意

接口交流电源输入: 3 m一体式电缆，不含电源插头 DMX数据输入/输出: 3针与5针锁定式XLR

电气特性交流电源: 额定100-120/208-240 V，50/60 Hz 电源单元: 自动宽电压电子开关式主熔断器: 6.3 AT（适用于200-240 V供电）主熔断器: 10 AT（适用于100-120 V供电）

典型功率与电流 100 V、50 Hz: 650 W、6.8 A、功率因数0.954 100 V、60 Hz: 640 W、6.7 A、功率因数0.961 120 V、60 Hz: 626 W、5.5 A、功率因数0.956 208 V、60 Hz: 592 W、3.1 A、功率因数0.936 230 V、50 Hz: 594 W、2.8 A、功率因数0.927 250 V、50 Hz: 594 W、2.6 A、功率因数0.921 测量值在额定电压下测得，允许偏差±10%。:

热性能冷却方式: 过滤式强制风冷（温度调节）最高环境温度(Ta max.): 40°C 最高表面温度（稳态，Ta=40°C）: 160°C 总散热量（计算值，±10%，110 V 60 Hz/230 V 50 Hz）: 2200 BTU/hr.

认证欧盟EMC: EN 50 081-1、EN 50 082-1 欧盟安全: EN 60598-1、EN 60598-2-17 加拿大安全: CSA C22.2 No. 166 美国安全: ANSI/UL 1573

随附物品 Osram HTI 400/D3灯泡（已安装）: 97010211 放射状破碎图案动画轮（已安装）: 62325048 两个T形Omega支架，含1/4圈紧固件: 91602008 用户手册: 35000136

配件 GE CSR400/S/DE/75灯泡: 97010245 螺旋状破碎图案动画轮: 62325049 线性破碎图案动画轮: 62325050 粗切向图案动画轮: 62325051 云状破碎图案动画轮: 62325094 椭圆状破碎图案动画轮: 62325095 G型夹具: 91602003 半联接夹具: 91602005 快扣夹具: 91602007 双联航空箱，适用于MAC 550 Profile、MAC 700 Wash、MAC 700 Profile: 91510020

备件 Osram HTI 400/D3灯泡: 97010211 6.3 AT主熔断器: 05020020 10 AT主熔断器: 05020025 空气过滤网（灯头侧面）: 20800170

订购信息 MAC 550 Profile，纸箱包装: 90217000 MAC 550 Profile，单联航空箱包装: 90217010

下载

Specifications

	版本	语言	大小	上传日期
Photometric Data 版本 A, 更新: 5月 2018	A			5月 2018
SP_MAC550_EN_A 版本 A, 更新: 5月 2018	A		27.8 KB	5月 2018
MAC 550- Especificaciones 版本 A, 更新: 10月 2020	A		16.1 KB	10月 2020
MAC 550- Caractéristiques techniques 版本 B, 更新: 10月 2020	B		16.2 KB	10月 2020
Xciter, MAC 550, Ether2DMX Router, Mania PR1, Mania SCX500, MAC 700 Profile, Mania EF1i, Ego X4, Ego X5, Ego X6- Especificaciones 版本 A, 更新: 5月 2018	A		11.3 KB	5月 2018
Freekie, MAC 550, Mania PR1, Magnum 1500, MAC TW1, MP 2 Uploader, Mania EF1, Ego X4- Caractéristiques techniques 版本 A, 更新: 10月 2020	A		129.4 KB	10月 2020
Exterior 600 Compact, Jem Glaciator, MX 10 Extreme, MAC 550, Mania EFX500, Mania EFX600, Exterior 200- Caractéristiques techniques 版本 B, 更新: 5月 2018	B		71.6 KB	5月 2018
SP_MAC550Profile_EN_B 版本 B, 更新: 5月 2018	B		20.5 KB	5月 2018
SP_MAC550Profile_EN_C 版本 C, 更新: 5月 2018	C		18.0 KB	5月 2018
SP_MAC550Profile_EN_D 版本 D, 更新: 5月 2018	D		20.5 KB	5月 2018
Jem ZR12 AL, MAC 550, Mania PR1, Mania DC3, FiberSource CMY150, Cyclo 04 Wallwasher, Cyclo IP65 Series, MAC 700 Profile, Jem ZR12 DMX, Mania EF1i- Specifiche 版本 A, 更新: 10月 2020	A		32.5 KB	10月 2020
MAC 550- Technische Daten 版本 B, 更新: 10月 2020	B		77.3 KB	10月 2020
MAC 550- Specifiche 版本 A, 更新: 10月 2020	A		415.8 KB	10月 2020

Manuals

	版本	语言	大小	上传日期
MAC 550- Bedienungsanleitung 版本 D, 更新: 10月 2020	D		1.8 MB	10月 2020
MAC 550 - User manual 版本 E, 更新: 10月 2020	E		1.5 MB	10月 2020
MAC 550- Manual de instrucciones 版本 A, 更新: 10月 2020	A		1.2 MB	10月 2020
MAC 550- Manuel d'utilisation 版本 B, 更新: 10月 2020	B		1.7 MB	10月 2020
MAC 550- Manuale d'uso 版本 A, 更新: 10月 2020	A		2.3 MB	10月 2020

Illustrations

	版本	语言	大小	上传日期
Circuit Board Connections (PDF) 版本 B, 更新: 5月 2018	B		548.8 KB	5月 2018
Mac550 Profile_3D symbol_Straight head 版本 A, 更新: 5月 2018	A		9.7 MB	5月 2018
Mac550 Profile_3D symbol_90° head 版本 A, 更新: 5月 2018	A		10.5 MB	5月 2018
Wizard, MAC 550- Dimensions (DXF) 版本 B, 更新: 10月 2020	B		268.5 KB	10月 2020
Wizard, MAC 550- Dimensions 版本 B, 更新: 10月 2020	B		91.9 KB	10月 2020
MAC 550- Dimensions 版本 B, 更新: 10月 2020	B		166.2 KB	10月 2020
MAC 550- Dimensions (DXF) 版本 B, 更新: 10月 2020	B		530.6 KB	10月 2020

Compliances

	版本	语言	大小	上传日期
MAC 500, MAC 550- EU Declaration of Conformity 版本 A, 更新: 5月 2018	A		48.3 KB	5月 2018
MAC 550- ETL Authorization To Mark 版本 A, 更新: 10月 2020	A		79.1 KB	10月 2020

Parts

	版本	语言	大小	上传日期

Service Notes

	版本	语言	大小	上传日期
MAC 550 Profile lamp replacement warning still displayed after 750 hours 版本 A, 更新: 5月 2018	A			5月 2018
Mac550/575/700 series - Rear end overheating/melting 版本 A, 更新: 5月 2018	A			5月 2018
New Air Filter Design 版本 A, 更新: 5月 2018	A			5月 2018
Lampholder Replacement 版本 A, 更新: 5月 2018	A			5月 2018
Recalibrate Tilt After Installing Version 2.0.0 版本 A, 更新: 5月 2018	A			5月 2018
DMX cables now optional accessories 版本 A, 更新: 5月 2018	A			5月 2018
1000 Hours From OSRAM HTI 400 版本 A, 更新: 5月 2018	A			5月 2018
10 Amp Fuses on MAC 550 and 700 at 208 - 240 V 版本 A, 更新: 5月 2018	A			5月 2018

Hints and Tips

	版本	语言	大小	上传日期
Electrical safety test equipment 版本 B, 更新: 5月 2018	B			5月 2018
Lock Head before Inserting 版本 A, 更新: 5月 2018	A			5月 2018
Move Animation Wheel When Removing Gobo Module 版本 A, 更新: 5月 2018	A			5月 2018
Lens Installation Tip 版本 A, 更新: 5月 2018	A			5月 2018
Head Locks at Angle to Vertical 版本 A, 更新: 5月 2018	A			5月 2018
Wait 2 Minutes After Uploading New Software 版本 A, 更新: 5月 2018	A			5月 2018
Philips MSR 400 SA/DE Gold Lamp Approved for the MAC 550 版本 A, 更新: 5月 2018	A			5月 2018
Discharge Lighting Shutdown Guidelines 版本 A, 更新: 5月 2018	A			5月 2018
