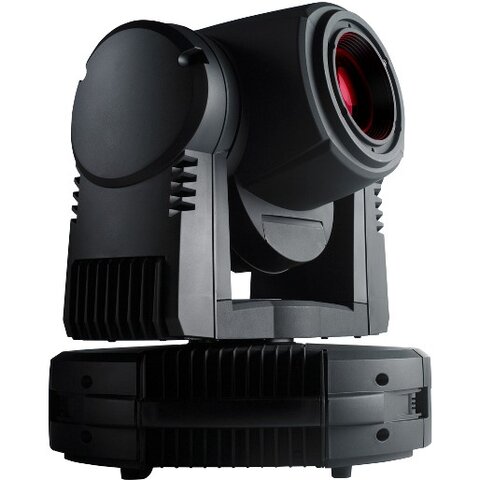

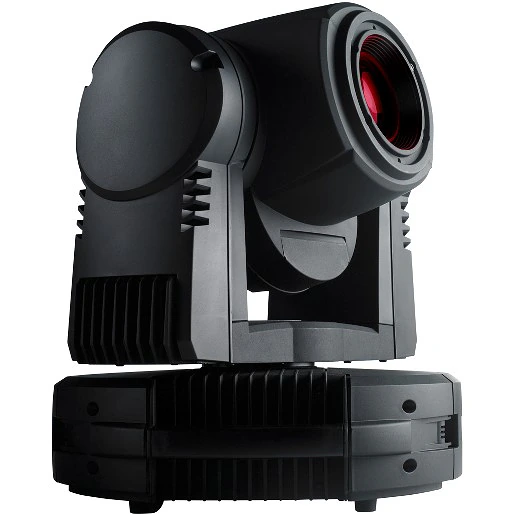

Martin smartMAC

```html

物理参数长度: 387 mm（含把手）宽度: 352 mm 高度: 454 mm、灯头水平高度: 448 mm、灯头竖直重量: 21 kg

动态效果色轮: 8 片可互换二向色滤光片 + 开放、全色和分色，音乐触发、连续旋转、随机变色旋转幻灯片轮: 6 个可互换幻灯片 + 开放、索引、连续旋转和滚动、摇晃快门: 可渐变、频闪效果达 9 Hz、脉冲效果、即时打开和黑场焦距: 2 m 至无穷远水平摇头: 600° 竖直俯仰: 257°

控制和编程控制方式: DMX、独立运行、同步（主机/客户端） DMX 通道: 12/15 设置和寻址: LED 显示屏控制面板宏程序: 10 个摇头/俯仰宏和 10 个效果宏，均支持交错启动/追踪功能宏选择: DMX 或机载控制面板运动控制方式: 跟踪和矢量 16 位控制: 旋转幻灯片索引、摇头和俯仰协议: USITT DMX512/1990 独立运行和主机/客户端编程: LED 显示屏控制面板独立运行存储: 100 个场景接收器: RS-485 固件升级: 通过 DMX 链接进行串行上传

灯泡类型: 150 W 放电灯标准配置: 飞利浦 MSD 150/2 色温: 8500 K 显色指数（CRI）: 70 平均寿命: 3000 小时（配 CDM SA/T 灯时为 9000 小时）热重启: 无灯座: G12 镇流器: 磁性认可的替代灯泡: 飞利浦 CDM-SA/T 150

光学光束角: 标准镜头配漫射器 25°（无漫射器时为 24°）、截止角

结构颜色: 黑色或白色外壳: 抗紫外线纤维增强复合材料和铸铝合金反光镜: 玻璃、冷光防护等级: IP20

幻灯片外径: 27.9 mm ±0.3 mm 最大图像直径: 23 mm 最大厚度: 1.8 mm 推荐玻璃: 高温硼硅酸盐玻璃或更优、配二向色或增强铝涂层推荐金属: 铝（钢仅供临时使用）

安装安装点: 快速释放安装支架或 2 对 1/4 转锁方向: 任意到被照表面的最小距离: 250 mm 到易燃材料的最小距离: 灯头 100 mm、底座无最小距离要求

连接交流电源输入: 3 针 IEC DMX 数据输入/输出: 3 针和 5 针带锁定 XLR

电气参数交流电源: 额定 100-240 V、50/60 Hz 电源单元: 用户可重新配置电压和频率设置主熔断器: 4 AT（慢熔）

典型功率和电流 100 V、50 Hz: 229 W、2.4 A、功率因数 0.967 100 V、60 Hz: 226 W、2.3 A、功率因数 0.980 120 V、60 Hz: 230 W、2.2 A、功率因数 0.897 208 V、60 Hz: 209 W、1.1 A、功率因数 0.947 230 V、50 Hz: 216 W、1.0 A、功率因数 0.951 240 V、50 Hz: 215 W、1.0 A、功率因数 0.937 在额定电压下进行测量。偏差应在 ±10% 范围内。:

热性能冷却: 对流最大环境温度（Ta max.）: 40°C 最大表面温度、稳定状态、Ta=40°C: 120°C 总散热量（计算值、±10%）: 785 BTU/hr.

声学特性声功率级: 27.5 dBA、稳定状态、灯亮、效果静态、Ta=20°C、测试条件符合 ISO 3743-2:1994

认证欧盟安全: EN 60598-1、EN 60598-2-17 欧盟电磁兼容: EN 55015、EN 55103-1、EN 55103-2、EN 61000-3-2、EN 61000-3-3
