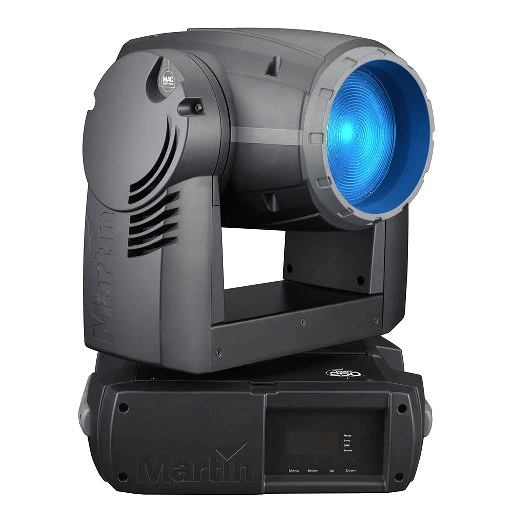

MAC 250 Wash er et kraftfuldt, men kompakt og bemærkelsesværdigt effektivt washlys med ekstraordinært hurtig og støjsvag bevægelse, et variabelt frostfilter til zoomeffekt og et CMY-farveblandingssystem med et supplerende farvehjul.
Større billeder
Funktioner
- 250 W udladningslampe med lang levetid
- Samlet lysudbytte op til 7.700 lumen
- CMY-farveblandingssystem
- Farvehjul med 6 positioner plus åben
- Variabelt frostfilter
- Stroboskopeffekt op til 14 Hz, pulseffekter, øjeblikkelig åbning og blackout
- Fresnel-linse (standard) med superbred spredning (medfølger)
- Mekanisk dæmpning
- Pan- og tiltområde på 540°/257°
- Tiltlås
- Variabel ventilatorstyring til meget stille drift
Flere detaljer
Fysiske data
Længde: 375 mm
Bredde: 315 mm
Højde: 538 mm, hovedet lodret op
Vægt: 22.9 kg
Dynamiske effekter
Farveblanding: CMY, uafhængigt variabel 0 - 100 %
Farvehjul: 6 udskiftelige filtre (inkl. UV-transmitter og CTC) + åben, indeksering, kontinuerlig rotation
Mekanisk dimmer: 0 - 100 %
Shutter: Stroboskopeffekt op til 14 Hz, pulseffekter, øjeblikkelig åbning og blackout
Diffuser: Variabelt frostfilter
Pan: 540°
Tilt: 257°
Styring og programmering
DMX-kanaler: 13/19
Indstilling og adressering: Betjeningspanel med LED-display
16-bit styring: CMY, farvehjul, dimmer, frost, pan og tilt
Muligheder for bevægelsesstyring: Tracking og vektor
Protokol: USITT DMX512/1990
Modtager: Optoisoleret RS-485
Firmwareopdatering: Seriel upload via DMX-link
Lampe
Type: 250 W udladningslampe
Monteret som standard: Sylvania BA 250/2
Farvetemperatur: 8000 K
CRI (farvegengivelsesindeks): >85
Gennemsnitlig levetid: 3000 timer
Hot restrike: Nej
Sokkel: GY 9.5
Ballast: Magnetisk
Godkendte alternative lampe(r): Osram HSD 250/80, GE CSD 250/2, Philips MSD 250/2
Optik
Spredningsvinkel: Standardlinse 19° (35° med frosteffekt), vidvinkellinse 53° (66° med frosteffekt), 1/10 peak-vinkler
Konstruktion
Farve(r): Sort
Kabinet: UV-resistent fiberforstærket komposit
Reflektor: Glas, koldt lys
Beskyttelsesklasse: IP20
Installation
Monteringspunkter: 2 par kvartomgangslåse
Orientering: Vilkårlig
Tilslutninger
Netindgang: 3-polet IEC
DMX-data ind/ud: 3-polet og 5-polet låsende XLR
Elektrisk
Netspænding: 100-240 V nominelt, 50/60 Hz
Strømforsyning: Spændings- og frekvensindstillinger kan omkonfigureres af brugeren
Hovedsikring: 6.3 AT (træg)
Typisk effekt og strøm
100 V, 50 Hz: 319 W, 3.8 A, PF 0.83
100 V, 60 Hz: 317 W, 3.4 A, PF 0.93
120 V, 50 Hz: 320 W, 2.9 A, PF 0.91
120 V, 60 Hz: 314 W, 2.7 A, PF 0.96
208 V, 50 Hz: 320 W, 1.9 A, PF 0.81
208 V, 60 Hz: 319 W, 1.7 A, PF 0.92
230 V, 50 Hz: 323 W, 1.6 A, PF 0.89
230 V, 60 Hz: 326 W, 1.5 A, PF 0.95
250 V, 50 Hz: 326 W, 1.5 A, PF 0.89
Termisk
Køling: Filtreret tvangsventilation (temperaturreguleret)
Maksimal omgivelsestemperatur (Ta max.): 40° C
Maksimal overfladetemperatur, stabil tilstand, ved 40° C omgivelsestemperatur: 160° C (320° F)
Samlet varmeafgivelse (beregnet, +/- 10 %): 1120 BTU/hr.
Godkendelser
EU EMC: EN 55 015, EN 55 103-1, EN 61 547
EU-sikkerhed: EN 60598-1, EN 60598-2-17
US-sikkerhed: ANSI/UL 1573
Canadisk sikkerhed: CSA C22.2 No. 166
Medfølgende dele
Sylvania BA 250/2-lampe:
Vidvinkel-diffuserlinse: 41600053
3 m netkabel, 3-polet IEC: 11501013
To T-formede Omega-monteringsbeslag med kvartomgangslåse: 91602008
Brugervejledning: 35000164
Tilbehør
Osram HSD 250/80-lampe: 97010116
MAC 250 Beam Kit: 91610101
DMX-termineringsstik, 3-polet han-XLR: 91613017
G-klemme: 91602003
Half-coupler-klemme: 91602005
Quick trigger-klemme: 91602007
Dobbelt flightcase til MAC 250 Krypton/Entour/Wash: 91510014
Reservedele
6.3 AT hovedsikring: 05020020
Sikring F1 (6.3 AT): 05020020
Sikring F2 (2 AT): 05020009
Ordreinformation
MAC 250 Wash, hvid, i papkasse: 90225830
MAC 250 Wash i papkasse: 90225840
MAC 250 Wash i dobbelt flightcase: 90225841
