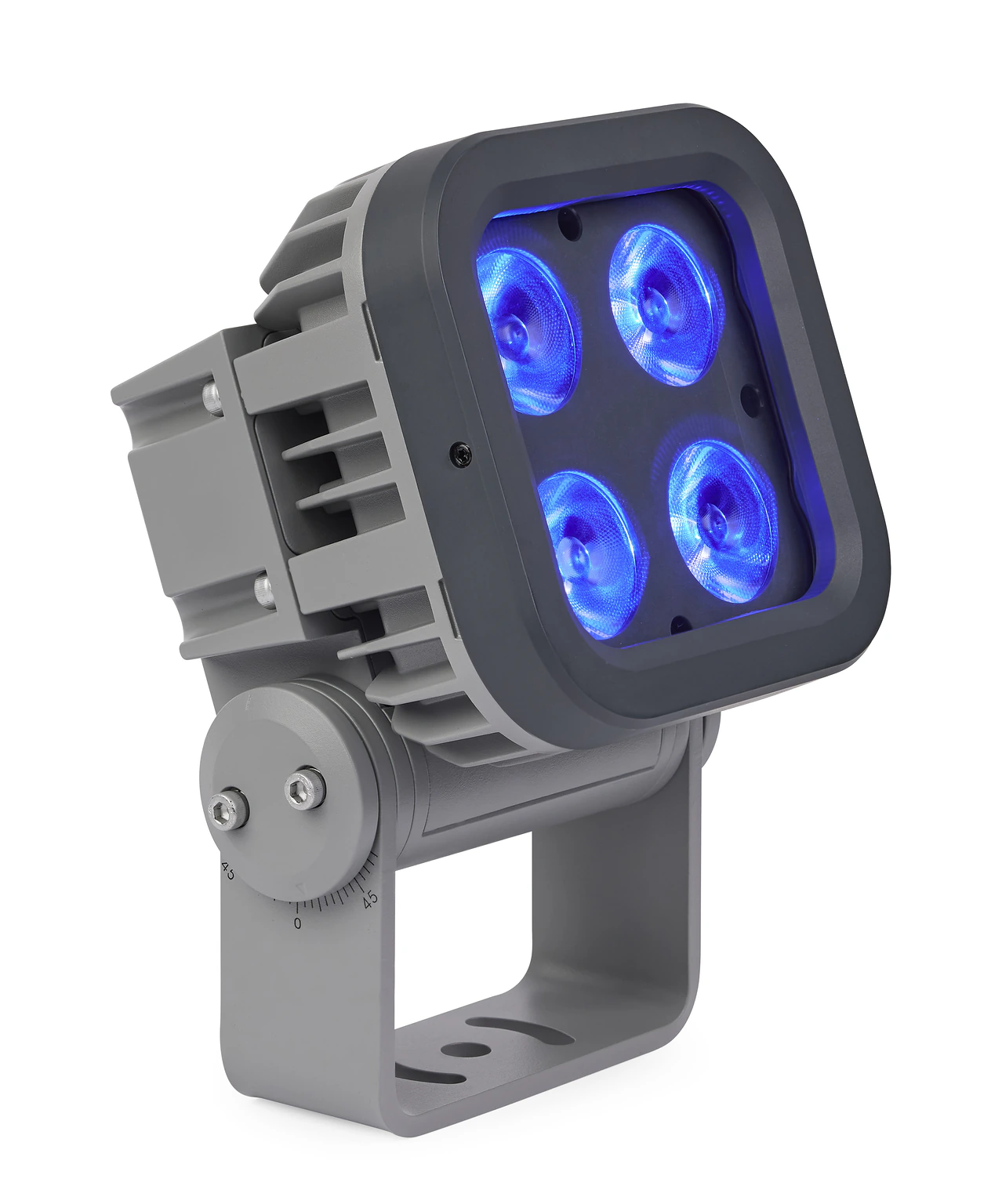

Exterior Wash Pro S QUAD

Udendørs QUAD-farvevaskelys med kreativ kontrol

Exterior Wash Pro S QUAD
Større billeder

Designet til hårde forhold og kreativitet udbyder Exterior Wash Pro S QUAD en logisk, brugervenlig og alsidig belysningsløsning designet til at illuminere mindre strukturer, bygningers træk og landskabsarkitektur. Med eksterne mikrolinser og en valgfri snoot-blænde giver dette armatur konfigurerbar strålekontrol. Exterior Wash Pro S QUAD har uovertruffen farveydelse. Fabriksfarvekalibrering sikrer overlegen farvekonsistens og leverer en dedikeret farvetemperaturkontrolkanal fra 1000K til 12.500K, som præcist følger sort-legeme-kurven. Den integrerede farveforstærkningsteknologi, der omfatter intelligent forhold mellem LED-kapacitet og strømforsyningskapacitet, resulterer i mættede og blandede farver op til tre gange lysere end tidligere modeller. Designet til permanente udendørs installationer og understøttet af 5 års garanti, opfylder dette armatur strenge miljøstandarder.

  • TILTALENDE DESIGN INDEN FOR EN SAMLET PRODUKTSERIE

    Vælg mellem fire størrelser og lumenluminositets-pakker, der passer sammen med integreret baffle snoot-option for øget alsidighed.

  • PRÆCIS STRÅLECONTROL

    Opnå præcis lyscontrol og høj intensitet, samtidig med at du minimerer spredt lys i langdistanceapplikationer, takket være en snæver strålingsvinkel.

  • ENESTÅENDE FARVEPERFORMANCE

    Æstetisk tiltalende udseende med problemfri farveblanding og farveforstærkning for op til 3 gange lysere mættede og blandede farver.

  • SOFISTIKERET FARVEKONTROL

    Inkluderer en dedikeret kontrolkanal med brugervalg af standardfarvetemperatur fra varm 1000K op til koldt 12.500 Kelvin, som følger sort legeme-kurven.

  • SMART CONTROL

    Nem lokal diagnosticering og fokusering ved hjælp af den integrerede magnetisk sensor. Nem konfiguration og standalone-programmering via Martin Companion.

  • ANSVARLIGT VALG

    Robust design til permanente udendørsinstallationer, bakket op af 5 års garanti, og opfylder strenge miljøstandarder. Deres kompakte, lette design minimerer miljøpåvirkning og forsendelsesomkostninger, de er fuldt reparerbare, og sendes i helt FSC-certificeret karton.

featured content

TILTALENDE DESIGN INDEN FOR EN SAMLET PRODUKTSERIE

Vælg mellem fire størrelser og lumenluminositets-pakker, der passer sammen med integreret baffle snoot-option for øget alsidighed.

featured content

PRÆCIS STRÅLECONTROL

Opnå præcis lyscontrol og høj intensitet, samtidig med at du minimerer spredt lys i langdistanceapplikationer, takket være en snæver strålingsvinkel.

featured content

ENESTÅENDE FARVEPERFORMANCE

Æstetisk tiltalende udseende med problemfri farveblanding og farveforstærkning for op til 3 gange lysere mættede og blandede farver.

featured content

SOFISTIKERET FARVEKONTROL

Inkluderer en dedikeret kontrolkanal med brugervalg af standardfarvetemperatur fra varm 1000K op til koldt 12.500 Kelvin, som følger sort legeme-kurven.

featured content

SMART CONTROL

Nem lokal diagnosticering og fokusering ved hjælp af den integrerede magnetisk sensor. Nem konfiguration og standalone-programmering via Martin Companion.

featured content

ANSVARLIGT VALG

Robust design til permanente udendørsinstallationer, bakket op af 5 års garanti, og opfylder strenge miljøstandarder. Deres kompakte, lette design minimerer miljøpåvirkning og forsendelsesomkostninger, de er fuldt reparerbare, og sendes i helt FSC-certificeret karton.

Videoer





Funktioner

  • Logic-serie med fire størrelser og lumenpakker (S, M, L, XL)
  • Kompakt og slankt design
  • Overlegen farveoverensstemmelse baseret på fabrikskalibrering
  • Farvepåtrykning for lyse, mættede og blandede farver
  • Dedikeret farvetemperaturkontrolkanal
  • Snævert strålingsvinkel med højeffekts RGBW-LED'er
  • Valgfri deflektorspids
  • Eksternt monterede mikrolinsediffusorer
  • RDM- og DMX-kontrol
  • Lokal diagnostik og fokusering via magnetisk sensor
  • Strøm- og DMX IN/OUT-præmonterede kabler
  • Valgfri hybrid IN/Out-kabelløsning til nem daisy-chain
  • Fuldt vejrbestandig kabinet (IP66, IK08 og C-5 høj korrosionsklassificering)
  • Leveres i FSC-certificeret paplademballage
  • 5 års garanti

Specifikationer

  • Physical Length: 141 mm (5.55 inch.) Width: 155 mm (6.10 inch.) Height: 236 mm (9.29 inch.) Weight: 4.4 kg (9.7 lbs)
    Dynamic Effects Strobe: Regular and random strobe (in extended mode) Intensity: 0 - 100 % continuous dimming Color mixing: RGB + CTC (Color Temperature Control) Color temperature control: 1000 K - 12500K in 50K steps
    Control and Programming Control systems: DMX, RDM User interface: Magnetic sensor for local diagnostics and focusing Stand-alone control: Up to 20 scenes with individual fade/hold times Control resolution: 8-bit DMX control of each color Dimmer Resolution: 16-bit DMX control of intensity DMX channels: 6/3/7/4 (Standard/Basic/Extended/Raw) DMX compliance: USITT DMX512/1990 RDM compliance: ANSI/ESTA E1.20 DMX/RDM Transceiver: Galvanic-isolated RS-485 Firmware update: Serial upload via DMX link
    Optics

    Light source: 4 x RGBW LEDs
    Total LED power: 160 W (4 x 40 W )
    Minimum LED lifetime: 100 000 hours (to > 70% luminous output)*
    LED manufacturer: Osram
    Binning: Tight color and flux binning
    Calibration: Full Gamut Color Calibration (1 step MacAdam ellipse)
    *Figure obtained under manufacturer's test conditions at Ta = 25° C.

    Beam Angle Options Native beam angle: 8° Narrow micro lens: 10° Medium micro lens: 16° Wide micro lens: 30° Very Wide micro lens: 54° Asymmetric micro lens: 9° x 56°
    Photometric Data CRI (Color Rendering Index) : > 70 CCT: 1000K - 12500K (Default 4000K)
    LUMINOUS OUTPUT* 2400K: 900 lm 4000K: 1200 lm 6500K: 1800 lm Full Output: 1800 lm Red: 620 lm Green: 1320 lm Blue: 470 lm * All Photometric Data measured in steady state (30 minutes warm-up time) at 25 °C ambient.
    Construction Housing: Cast Aluminum Color: Traffic grey RAL 7042 or Traffic white RAL 9016 - other colors available on request Surface treatment: Anodized and electrostatic powder-coated Protection rating: IP66 Effective Projected Area (EPA): 0.026 m² / 0.038 m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
  • Installation Mounting: Adjustable bracket Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power connection: 2 m (6.5 ft.) cable tail open ended Power input cable type, EU models: H07RN-F 3G 1.0 mm², 450/750V, VDE   Power input cable type, US models: PVC SJTW 3 x 1.31 mm² (16AWG) 105° C 300 V VW-1 Data connection: 2 m (6.5 ft.) open ended 6-conductor combined In/Out cable tail Hybrid power/data cables (in & thru) 8-pin custom connectors available on request
    Electrical AC power: 100 - 240 / 277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical half-cycle RMS inrush current: 12 A Surge protection: 4 KV Max earth leakage: 0.5 mA Power factor: 0.99 @110 V / 120 V, 0.94 @208 V / 230V, 0.92 @277 V Max current draw: 0.35 A @100 V, 0.29 A @120 V, 0.15 A @230 V, 0.13 A @277 V
    Power Consumption Maximum Power Consumption: 35 W (Reduced mode 28W)* Idle: 2.0 W* * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity
    Thermal Cooling: Convection Maximum ambient temperature: 45° C (113° F)* Minimum ambient temperature: -30° C (-22° F)** Total heat dissipation (calculated, +/- 10%): 119 BTU/hr *Above this temperature, the fixture regulates output to protect from overheating.
    **Power must be maintained below -20° C (-4° F)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer box Efficacy (max output): 51 lm/W LWR*: 409 lm/kg (186 lm/lb)*
    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Canadian EMC: ICES 003(B), ICES 005(B) Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322(Part5/section5) Korea: KS C 9832, KS C 9835
    Ordering Information - Fixtures Exterior Wash Pro S QUAD, EU, grey: P/N MAR-90590001 Exterior Wash Pro S QUAD, US, grey: P/N MAR-90590005 Exterior Wash Pro S QUAD, EU, white: P/N MAR-90590101
    Ordering Information - Accessories Micro Lens Pro S - Narrow: P/N MAR-90590026 Micro Lens Pro S - Medium: P/N MAR-90590027 Micro Lens Pro S - Wide: P/N MAR-90590028 Micro Lens Pro S - Very Wide: P/N MAR-90590029 Micro Lens Pro S - Asymmetric: P/N MAR-90590030 Baffle Snoot Pro S QUAD: P/N MAR-90590017 Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020 Attachment plate for safety wire: P/N MAR-90590050 Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022 Exterior Multitool: P/N MAR-90590025 Junction Box Power DMX to PD: P/N MAR-91700019
