Martin Exterior Dot-4 Pro

Größere Bilder

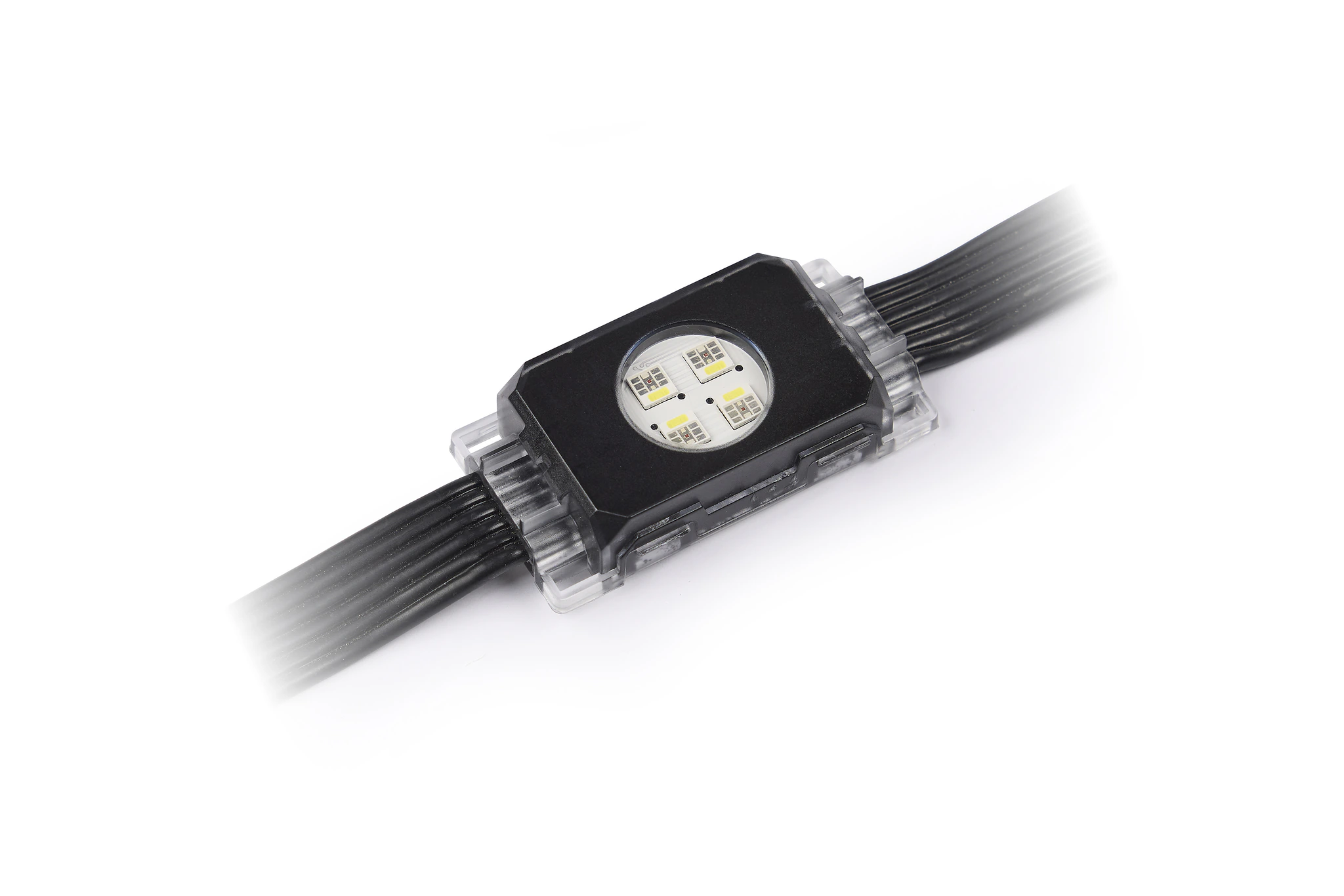

Die Martin Exterior Dot-4 Pro ist eine leichte Lichterkette aus einzeln steuerbaren, RGBW-basierten Dots, die sich ideal für die Erstellung benutzerdefinierter LED-Videolösungen mit maximaler künstlerischer Flexibilität und minimalem Aufwand eignet. Jeder Exterior Dot ist farb- und helligkeitskalibriert, um eine überlegene visuelle Konsistenz über die gesamte Installation hinweg zu gewährleisten. Exterior Dot-4 Pro ist über Martin P3 System Controller oder jeden sACN- oder Art-Net-basierten Controller steuerbar.

Sie ist die perfekte Lösung zur Integration von LED-Videotechnik in Fassaden, Wahrzeichen, Architekturelementen oder andere Strukturen, innen oder außen. Exterior Dot-4 Pro Lichterketten sind vollständig konfigurierbar hinsichtlich der Anzahl der Dots, des Pixelabstands und der Länge des Zuleitungskabels für eine perfekte Integration in Architekturelementen.

Die Zuordnung von Videos zu Exterior Dots ist über den P3 System Controller schnell und intuitiv möglich, wodurch komplexe Setups und zeitaufwändige Adressierungen entfallen. Jeder Exterior Dot-4 Pro verfügt über vier RGBW-LEDs mit einer Gesamtleuchtstärke von 20 Candela.

Die Exterior Dot Pro Familie vereinigt unvergleichliche Leistung, Anpassungsfähigkeit und intuitive Bedienung und ermöglicht es Lichtdesignern und Fachleuten nicht nur, die Grenzen traditioneller Systeme zu überwinden, sondern inspiriert sie dazu, die Grenzen des kreativen Videodesigns neu zu definieren.

Videos

Eigenschaften

Flexible, string-based, direct-view LED lighting
Powered via Exterior AC-Feeder or Exterior DC-Feeder
Fully-weatherized housing (IP67, IK08 and C-5 High corrosion rating)
Martin P3/Art-Net/sACN compatible (automatic protocol detection)
Setup and Addressing via RDM over Art-Net or Martin P3
Real-time status feedback via RDM over Art-Net and Martin P3
Individually-controllable RGBW Dots
Color boost for bright, saturated, and mixed colors
Dedicated color temperature control channel
In-built Effect Macros (FX) for easy creation of stunning looks
Up to 64 Dots per string
Reduced power mode for cost-effective systems
Configurable number of dots, pixel pitch, and lead-in cable length
Superior color and brightness consistency based on factory calibration
Stand-alone programming with up to 20 scenes
Intuitive mapping and addressing via P3 System Controller family
Smart accessories such as diffused dome and glare shield
Easy and safe mounting options using brackets or profiles
Hot-pluggable string connector
Shipped in FSC-certified carboard packaging
5-year warranty

Spezifikationen

Physical Pixel dimensions: 59 x 32.4 x 13.2 mm (2.3 x 1.27 x 0.52 in.) Pixel dimensions with dome: 59 mm x 32.4 mm x 28.8 mm (2.3 x 1.27 x 1.13 in.) Weight: 2.96 kg (6.5 lbs.) for 64 Dots, 200 mm (7.9 in.) spacing, with 2 m (6.6 ft.) lead-in cable and connector Maximum number of pixels per string: 64 Standard pixel spacing (pitch): 200 mm (7.9 in.) Minimum pixel spacing (pitch): 155 mm (6.1 in.) Maximum pixel spacing (pitch): 2000 mm (78.8 in.) Maximum lead-in cable length: 5 m (196.9 in.)**
**Up to 10 m using Active Lead-In Cable Extender

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic DMX Modes: Standard, Extended, Raw, PixelMap (6 pixel modes) DMX channels: 6, 12, 4, 3, 12, 24 ,48, 96, 192 RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 – 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer

Optics Light source: 4 RGBW LEDs Minimum LED lifetime: 100,000 hours (to >70% luminous output) * LED manufacturer: Lumileds Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration
*Figure obtained under manufacturer's test conditions at Ta = 25° C

Photometric Data Viewing angle: 150° Viewing angle with dome: 180° Cut-off angle: 120°

LUMINOUS INTENSITY Full@6500K: 26 cd (clear front), 5 cd (diffused dome)

LUMINOUS OUTPUT* Full@6500K: 71 lm (clear front), 29 lm (diffused dome) Red: 22 lm (clear front), 10 lm (diffused dome) Green: 65 lm (clear front), 28 lm (diffused dome) Blue: 13 lm (clear front), 5 lm (diffused dome) * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Dot: Clear polycarbonate, black silicone filled Diffuser dome: White translucent polycarbonate Interconnecting cable: 6 x 20 AWG, black Minimum cable bend radius: 15 mm (0.59 in.) Protection rating: IP67 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Mounting points: Mounting bracket, mounting profile, four integrated mounting holes for cable ties Orientation: Any
Connections Power & data input to string from Feeder: Custom 8-pin connector, IP67-rated

Electrical Power and data converter: Exterior AC-Feeder or Exterior DC- Feeder Operating voltage: 15 VDC

Power Consumption Maximum Power Consumption:
1.5 W per Dot @ Full power mode
0.75 W per Dot @ Half power mode
Typical: 0.5 W per Dot Idle: refer to Exterior Feeder
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity. Maximum at full intensity, full white. Typical at video content, Idle at zero intensity

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 55° C (131° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Peak heat dissipation (calculated, at full intensity, full white): 5.1 BTU/hr. Typical heat dissipation (calculated, with typical video content): 1.7 BTU/hr*
*Figures for typical video content are indicative only and will vary.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer packaging Efficacy (max output): 47 lm/W LWR = Lumen-to-Weight Ratio: 1535 lm/kg (590 lm/lb)

Approvals Global CB Certification/IECEE: EC 62368-1 EU safety: EN62638-1 EU EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US safety: UL 62638-1 US EMC: 47 CFR Part 15 Class A Canadian safety: CSA C22.2 No. 60238-1 Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322 (Part5/section7)

Related Items Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR-90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Double string cable adapter: P/N MAR-90580024

Accessories Loose ribbon cable (10 meter): P/N MAR-90580022 Active Lead-In Cable Extender (5 meter): P/N MAR-90580023 Dome kit Dot-4 Pro, grey, set of 10: P/N MAR-90580012 Dome kit Dot-4 Pro, black, set of 10: P/N MAR-90580015 Mnt bracket Dot-4 Pro, grey, set of 10: P/N MAR-90580009 Mnt bracket Dot-4 Pro, black, set of 10: P/N MAR-90580033 Glare kit Dot-4 Pro,grey, set of 10: P/N MAR-90580006 Glare kit Dot-4 Pro,black, set of 10: P/N MAR-90580030 Mounting profile Dot-4 Pro, 2 meter: P/N MAR-90580018 End cap mounting profile Dot-4 Pro, set of 2: P/N MAR-90580027 String termination cap, set of 2: P/N MAR-90580021 Splice connector, set of 3: P/N MAR-90580020 Exterior Multitool : P/N MAR-90590025

Ordering Information Exterior Dot-4 Pro, 200mm, 64pcs, 2m lead: P/N MAR-90580001 Other configurations available upon request - minimum quantity 800 dots

Downloads

Specifications

	Version	Sprache	Größe	Hochgeladen
Exterior Dot-4 Pro - System Diagrams Version E, aktualisiert: Nov 2025	E		1,62 MB	Nov 2025
Exterior Dot-4 Pro - Spec Sheet Version C, aktualisiert: Nov 2025	C		1,24 MB	Nov 2025
Exterior Dot-4 Pro - System diagrams Version A, aktualisiert: Sep 2024	A		3,74 MB	Sep 2024
Descriptive Specs - Exterior Dot-4 Pro Version A, aktualisiert: Apr 2025	A		113 KB	Apr 2025

Manuals

	Version	Sprache	Größe	Hochgeladen
Exterior Dot-1/4/9 Pro - Manual de Usuario incluye Manual de Seguridad e Instalación Version D, aktualisiert: Aug 2025	D		2,86 MB	Aug 2025
Exterior Dot-1/4/9 Pro - Bedienungsanleitung mit Installations - und Sicherheitshinweisen Version D, aktualisiert: Aug 2025	D		2,85 MB	Aug 2025
Exterior Dot-1/4/9 Pro - Guide de l’utilisateur avec Guide d’installation et de sécurité inclus Version D, aktualisiert: Aug 2025	D		3,07 MB	Aug 2025
Exterior Dot-1/4/9 Pro - User, Safety and Installation manual Version D, aktualisiert: Jul 2025	D		2,7 MB	Jul 2025
P3 PowerPort Family - Capacity Information Note Version C, aktualisiert: Mai 2026	C		250 KB	Mai 2026

Photometrics

	Version	Sprache	Größe	Hochgeladen
Exterior Dot-4 Pro Photometrics Version A, aktualisiert: Okt 2024	A		13,3 MB	Okt 2024

Illustrations

	Version	Sprache	Größe	Hochgeladen
Double string cable adapter - 2D dimensions (PDF) Version A, aktualisiert: Dez 2025	A		359 KB	Dez 2025
Active Lead-In Cable Extender - 2D dimensions (PDF) Version A, aktualisiert: Dez 2025	A		174 KB	Dez 2025
Active Lead-In Cable Extender - 2D dimensions (DWG) Version A, aktualisiert: Dez 2025	A		6,67 MB	Dez 2025
Double string cable adapter - 2D dimensions (DWG) Version A, aktualisiert: Dez 2025	A		6,74 MB	Dez 2025
Exterior Dot-4 Pro - 2D dimensions (PDF) Version A, aktualisiert: Aug 2024	A		785 KB	Aug 2024
Exterior Dot-4 Pro - 2D dimensions (DWG) Version A, aktualisiert: Jan 2026	A		2,28 MB	Jan 2026

Symbols

	Version	Sprache	Größe	Hochgeladen
AutoCAD 2D Symbols Version 2.8, aktualisiert: Jan 2026	2.8		4,42 MB	Jan 2026
AutoCAD 3D Symbols Version 2.8, aktualisiert: Jan 2026	2.8		18,7 MB	Jan 2026
Vectorworks Symbols Version 4.6, aktualisiert: Jan 2026	4.6		249 MB	Jan 2026
Martin Professional GDTF Library Version A, aktualisiert: Okt 2023	A		203 Bytes	Okt 2023

CAD Drawings

	Version	Sprache	Größe	Hochgeladen
Exterior Dot-4 Pro 3DS Version A, aktualisiert: Aug 2024	A		5,3 MB	Aug 2024
Exterior Dot-4 Pro 3D DWG Version A, aktualisiert: Aug 2024	A		14,8 MB	Aug 2024

BIM Objects

	Version	Sprache	Größe	Hochgeladen
Exterior Dot-4 Pro - BIM Object Version A, aktualisiert: Mai 2025	A			Mai 2025

Compliances

	Version	Sprache	Größe	Hochgeladen
Product Verification and Reliability Report - Exterior Dot-1/4/9 Pro Version B, aktualisiert: Sep 2024	B		559 KB	Sep 2024
Exterior Dot-1/4/9 Pro EU Declaration of Conformity Version A, aktualisiert: Okt 2024	A		220 KB	Okt 2024
Exterior Dot-1/4/9 Pro ETL Listing Verification Version A, aktualisiert: Okt 2024	A		483 KB	Okt 2024
Exterior Dot-1/4/9 Pro UKCA Declaration of Conformity Version A, aktualisiert: Okt 2024	A		152 KB	Okt 2024
Exterior Dot-1/4/9 Pro CB Test Certificate Version A, aktualisiert: Okt 2024	A		140 KB	Okt 2024
