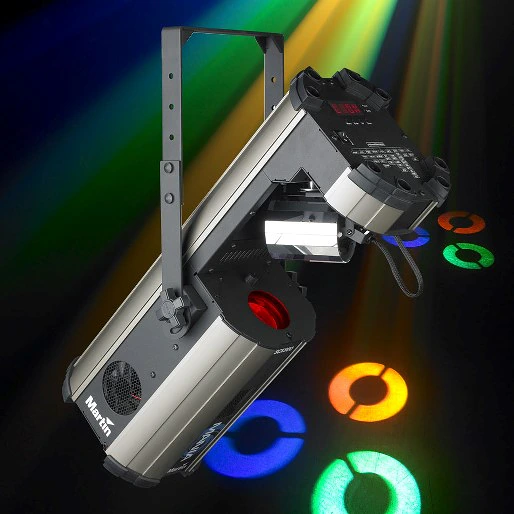

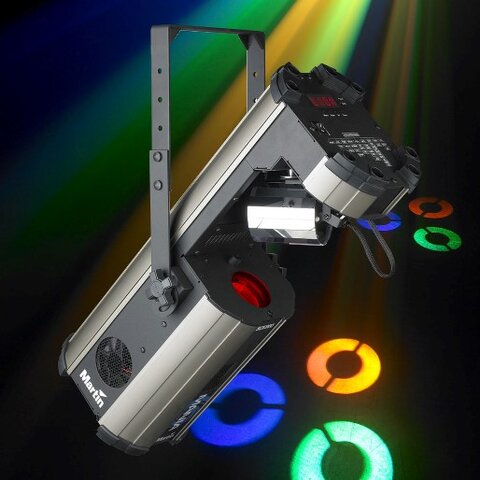

Der Mania SCX800 Rollerscan ist einzigartig. Mit seiner 150-Watt-Entladungslampe, dem hervorragenden optischen System, das vom SCX700 bekannt ist, und einer Lichtleistung, die Sie noch nie zuvor in einem Produkt dieser Klasse gesehen haben, übertrifft der SCX800 mit seiner beeindruckenden Projektion von vier breiten, kräftigen Lichtstrahlen jeden Rollerscan auf dem Markt.
Größere Bilder
Eigenschaften
- 150-W-Entladungslampe
- Lange Lampenlebensdauer (6000 Std.)
- 8 austauschbare Gobos mit Gobo-Indexierung, Rotation, Shake und Musik-Trigger
- Motorisierte Spiegeltrommel mit Pan (Schwenk) und Tilt (kontinuierliche Rotation)
- Separater Shutter für Stroboskopeffekt
- Manuelle Fokussierung
- 12 vorprogrammierte Effekt-Makros plus 12 vorprogrammierte Pan/Tilt-Makros für schnelle Inbetriebnahme
- DMX, Standalone (Musik- oder Auto-Trigger) und Host/Client-Funktion
- Dauerbetrieb – keine Abkühlzeit erforderlich
- Streng getestet für maximale Zuverlässigkeit
- Alle wichtigen Sicherheitszertifizierungen: CE, ETL und CETL
Mehr Details
Physikalisch Länge: 550 mm (21,7 Zoll) Breite: 240 mm (9,5 Zoll) Höhe: 203 mm (8,0 Zoll) Höhe: 432 mm (17,0 Zoll) einschließlich Halterung Gewicht: EU-Modell 13,5 kg, US-Modell 14,7 kg, beide mit Halterung
Dynamische Effekte Drehbares Gobo-Rad: 8 austauschbare Gobos mit Gobo-Indexierung, Rotation, Shake, Musikauslöser Motorisierte Spiegeltrommel: 172° Pan (Schwenk) und 360° Tilt (kontinuierliche Rotation) Mechanischer Dimmer/Shutter: 0–100 % kontinuierliches Dimmen, Stroboskopeffekte, musikausgelöster Shutter, sofortiges Öffnen und Blackout
Steuerung und Programmierung Steueroptionen: DMX, Stand-alone, synchronisiert (Host/Client) DMX-Kanäle: 5/9 DMX-Adresseinstellung: Integriertes Bedienfeld mit 4-stelliger Anzeige Stand-alone-Auslöseoptionen: Musikauslöser (wählbar über Bedienfeld oder über DMX), Auto-Auslöser Protokoll: USITT DMX512/1990 Empfänger: RS-485 Firmware-Update: Serieller Upload über DMX-Link
Lampe Typ: 150-W-Entladungslampe Zulässige Lampen: Philips MasterColor CDM-SA/T 150, Osram HSD 150/70 Sockel: G12
Optik Manuelle Fokussierung: 2 m – 20 m
Konstruktion Gehäuse: Stahl und Aluminium
Gobos Außendurchmesser: 22,5 mm +0/- 0,3 mm Maximaler Bilddurchmesser: 17 mm
Installation Befestigungspunkte: Verstellbare Halterung Ausrichtung: Beliebig
Anschlüsse Netzeingang: 3-poliger IEC-Stecker DMX-Dateneingang/-ausgang: 3-poliger verriegelbarer XLR
Elektrisch Netzspannung: 110–120 V, 60 Hz (US-Modell) / umschaltbar 220–240 V, 50 Hz (EU-Modell) Hauptsicherung: 3,15 AT träge (US-Modell), 2 AT träge (EU-Modell)
Typische Leistung und Stromaufnahme US-Modell: 110 V, 60 Hz: 192 W, 1,8 A, PF 0,980 120 V, 60 Hz: 225 W, 2,0 A, PF 0,970 EU-Modell: 220 V, 50 Hz: 199 W, 1,0 A, PF 0,975 230 V, 50 Hz: 215 W, 1,0 A, PF 0,968 240 V, 50 Hz: 231 W, 1,0 A, PF 0,968 Messungen bei Nennspannung. Abweichungen von +/- 10 % sind zu berücksichtigen.:
Thermisch Kühlung: Zwangsluftkühlung Maximale Umgebungstemperatur (Ta max.): 40° C Maximale Oberflächentemperatur, stationärer Zustand, Ta=40° C: 80° C Gesamtwärmeabgabe (berechnet, +/- 10 % bei 110 V, 60 Hz / 230 V, 50 Hz): 670 / 710 BTU/h
Zulassungen EU-Sicherheit: EN 60598-1, EN 60598-2-17 EU-EMV: EN 55015, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61547 US-Sicherheit: UL 1573 Kanadische Sicherheit: CSA C22.2 Nr. 166
Lieferumfang Philips CDM-SA/T 150-W-Lampe: 97010111 Verstellbarer U-Bügel: 55430322 5-mm-Innensechskantschlüssel: 50520615 5-m-Datenkabel, 3-poliger XLR: 11820008 2-m-US-Netzkabel, 3 x 18 AWG, mit UL-zugelassenem US-Netzstecker (US-Modell): 11501501 3-m-EU-Netzkabel, 3 x 1 mm2, IEC, Schuko-Netzstecker (EU-Modell): 11501017 3-m-EU-Netzkabel, 3 x 1 mm2, IEC, ohne Netzstecker (EU-Modell): 11501013 Benutzerhandbuch: 35000213
Zubehör G-Klemme: 91602003 Halbkupplungsklemme: 91602005 DMX-Abschlussstecker, 3-poliger XLR-Stecker: 91613017 Sicherungsseil, sichere Tragfähigkeit 50 kg: 91604003
Ersatzteile Philips CDM-SA/T 150-W-Lampe: 97010111 Hauptsicherung 3,15 AT 5x20 mm (US-Modelle): 05020043 Hauptsicherung 2 AT 5x20 mm (EU-Modelle): 05020009
Bestellinformationen Mania SCX800 US-Modell, 110-120 V, 60 Hz: 90430089 Mania SCX800 EU-Modell, 220-240 V, 50 Hz: 90430088
