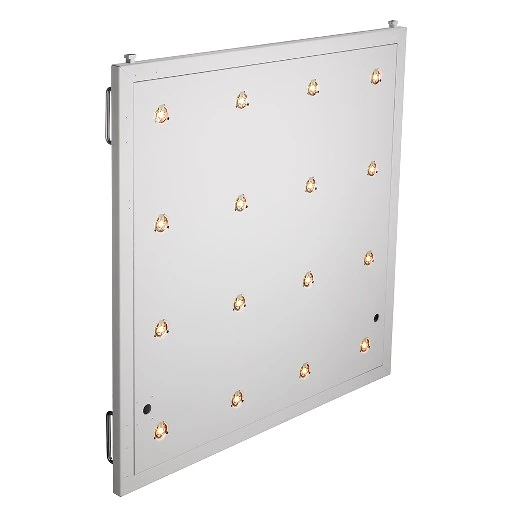

EvenLED es un sistema modular de alta luminosidad de paneles LED RGB que se utiliza junto con material de proyección trasera para crear un campo de luz completamente uniforme y libre de parpadeos sobre cicloramas y otras superficies de proyección semitransparentes.
Imágenes más grandes
Características
- Claridad óptica: LED RGB de 6 W espaciados uniformemente y controlados individualmente
- Claridad óptica: Iluminación totalmente suave, uniforme y sin parpadeos
- Atenuación extremadamente suave
- Control DMX
- Cableado: alimentación y datos en cadena margarita
- Fácil de montar y riggear; muy fácil de mantener
- Requiere menos de 0,5 m de profundidad de escenario
- Hasta 10 m de altura, ancho ilimitado
- Construcción: módulos ligeros, fáciles de manipular, reducen costos y tiempo
- Alta eficiencia, bajo consumo de energía, larga vida útil
- Funcionamiento silencioso, poco calor generado (sin ventiladores)
- 16 píxeles por m2 permite crear fácilmente efectos estáticos y dinámicos
Más detalles
Física
Alto: 1014 mm
Ancho: 995 mm
Profundidad: 71 mm
Peso: 10 kg
Control y Programación
Control: DMX
Canales DMX: 96 por panel controlado independientemente
Resolución de control: Control de 16 bits de cada color
Protocolo: USITT DMX512/1990
Datos Fotométricos
Fuente de luz: Matriz LED RGB propietaria de 6 W
Resolución, un proyector: 4 x 4 píxeles
Paso (centro de píxel a centro): 250 mm
Píxeles por m2: 16
Resolución de color: 16 bits por color
Ángulo de visión: 112° (+56°, -56°)
Vida útil mínima de la fuente LED (hasta el 70% del nivel de salida inicial): 40 000 horas a intensidad máxima*
*Cifra obtenida bajo las condiciones de prueba del fabricante:
Construcción
Paneles: Aluminio
Color: Blanco
Grado de protección: IP20
Instalación
Orientación: Vertical
Montaje: Suspensión utilizando únicamente raíl de montaje y abrazaderas; máximo 10 paneles por columna suspendida
Conexiones
Entrada/salida de alimentación: Neutrik PowerCon
Entrada de datos: XLR de 5 pines con cierre
Salida de datos: XLR de 5 pines con cierre
Paso de datos: XLR de 5 pines con cierre
Eléctrica
Alimentación AC: 100-120/200-240 V nominal, 50/60 Hz
Fuente de alimentación: Integrada, multitensión de sensado automático con protección integral contra sobrecarga de corriente
Potencia en espera: 24 W
Fusible principal (no reemplazable por el usuario): F 6,3 A
Potencia y Corriente Típicas
100 V, 50 Hz: 151 W, 1,6 A, PF 0,978
100 V, 60 Hz: 151 W, 1,6 A, PF 0,988
110 V, 60 Hz: 151 W, 1,4 A, PF 0,985
120 V, 60 Hz: 151 W, 1,3 A, PF 0,981
208 V, 60 Hz: 151 W, 0,8 A, PF 0,915
230 V, 50 Hz: 152 W, 0,8 A, PF 0,892
240 V, 50 Hz: 152 W, 0,7 A, PF 0,887
PF = factor de potencia:
Mediciones realizadas a voltaje nominal con todos los LED a intensidad máxima. Permita una desviación de +/- 10%.:
Térmica
Refrigeración: Convección
Temperatura ambiente máxima (Ta máx.): 40° C
Temperatura ambiente mínima (Ta mín.): 5° C
Temperatura de superficie máxima, estado estacionario, Ta=40° C: 80° C
Disipación de calor total (calculada, +/- 10%): 530 BTU/hr.
Aprobaciones
Seguridad UE: EN 60598-1, EN 60598-2-17, IEC/EN 60825-1
EMC UE: EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3
