Martin Exterior Dot-1 Pro

Imágenes más grandes

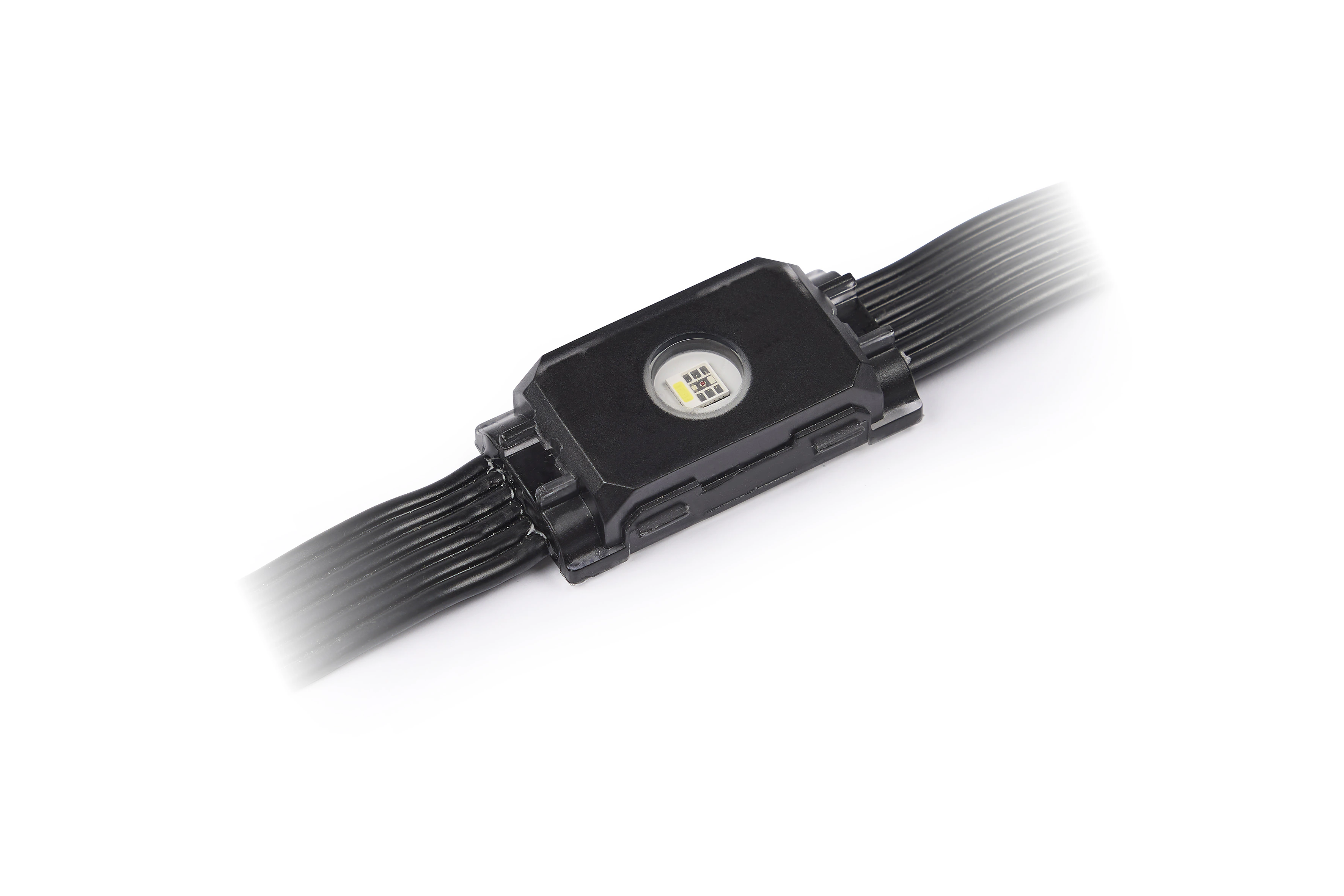

Martin Exterior Dot-1 Pro es una cadena ligera de Dots individuales controlables basados en RGBW, útiles para crear soluciones de video LED personalizadas con máxima flexibilidad artística y esfuerzo mínimo. Cada Exterior Dot está calibrado en color y brillo para una consistencia visual superior en toda la instalación. Exterior Dot-1 Pro es controlable mediante Controladores Martin P3 System o cualquier controlador basado en sACN o Art-Net.

Es la solución perfecta para integrar tecnología de video LED en fachadas, monumentos, elementos arquitectónicos u otras estructuras, tanto en interiores como en exteriores. Las cadenas Exterior Dot-1 Pro son completamente configurables en términos de número de dots, pitch de píxeles y longitud del cable de entrada para una integración perfecta en elementos arquitectónicos.

La asignación de video en Exterior Dots es rápida e intuitiva mediante el Controlador P3 System, eliminando la necesidad de configuraciones complejas y direccionamientos que requieren mucho tiempo. Cada Exterior Dot-1 Pro incluye un LED RGBW con una intensidad luminosa total de 5 candelas.

Unificando un rendimiento inigualable, adaptabilidad y operación intuitiva, la familia Exterior Dot Pro no solo permite a diseñadores de iluminación y profesionales superar las limitaciones de los sistemas tradicionales, sino que los inspira a redefinir los límites del diseño de video creativo.

Videos

Características

Iluminación LED de vista directa flexible basada en cadenas
Alimentación mediante Exterior AC-Feeder o Exterior DC-Feeder
Carcasa completamente resistente a la intemperie (IP67, IK08 y clasificación de corrosión C-5 alta)
Compatible con Martin P3/Art-Net/sACN (detección automática de protocolo)
Configuración y direccionamiento mediante RDM sobre Art-Net o Martin P3
Retroalimentación de estado en tiempo real mediante RDM sobre Art-Net y Martin P3
Puntos RGBW controlables individualmente
Refuerzo de color para colores brillantes, saturados y mixtos
Canal de control de temperatura de color dedicado
Macros de efectos integrados (FX) para crear fácilmente efectos impresionantes
Hasta 100 puntos por cadena
Modo de potencia reducida para sistemas rentables
Número de puntos, paso de píxel y cable de entrada configurables
Consistencia superior de color y brillo basada en calibración de fábrica
Programación autónoma con hasta 20 escenas
Mapeo y direccionamiento intuitivo mediante familia de controladores P3 System
Accesorios inteligentes como domo difusor y protector de deslumbramiento
Opciones de montaje fácil y seguro mediante soportes o perfiles
Conector de cadena intercambiable en caliente
Embalaje de cartón certificado por FSC
Garantía de 5 años

Especificaciones

Physical Pixel dimensions: 45 x 24.8 x 11.2 mm (1.77 x 0.98 x 0.44 in.) Pixel dimensions with dome: 45 mm x 25 mm x 22.2 mm (1.77 x 0.98 x 0.87 in.) PESO: 2.48 kg (5.47 lbs.) for 100 Dots, 115 mm (4.52 in.) spacing, with 2 m (6.6 ft.) lead- in cable and connector Maximum number of pixels per string: 100 Standard pixel spacing (pitch): 115 mm (4.52 in.) Minimum pixel spacing (pitch): 115 mm (4.52 in.) Maximum pixel spacing (pitch): 2000 mm (48.8 in.) Maximum lead-in cable length: 5 m (196.9 in.)
**Up to 10 m using Active Lead-In Cable Extender

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic DMX Modes: Standard, Extended, Raw, PixelMap (6 pixel modes) DMX channels: 6, 12, 4, 3, 21, 39 ,75, 150, 300 RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 – 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer

Optics Light source: 1 RGBW LED Minimum LED lifetime: 100,000 hours (to >70% luminous output) * LED manufacturer: Lumileds Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration
*Figure obtained under manufacturer's test conditions at Ta = 25° C

Photometric Data Viewing angle: 140° Viewing angle with dome: 180° Cut-off angle: 100°

LUMINOUS INTENSITY Full@6500K: 7 cd (clear front), 1.5 cd (diffused dome)

LUMINOUS OUTPUT* Full@6500K: 18 lm (clear front), 7 lm (diffused dome) Red: 6 lm (clear front), 2.5 lm (diffused dome) Green: 18 lm (clear front), 6 lm (diffused dome) Blue: 4 lm (clear front), 1.5 lm (diffused dome)
*All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Dot: Clear polycarbonate, black silicone filled Diffuser dome: White translucent polycarbonate Interconnecting cable: 6 x 20 AWG, black Minimum cable bend radius: 15 mm (0.59 in.) Protection rating: IP67 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Mounting points: Mounting bracket, mounting profile, four integrated mounting holes for cable ties Orientation: Any
Connections Power & data input to string from Feeder: Custom 8-pin connector, IP67-rated.

Electrical Power and data converter: Exterior AC-Feeder or Exterior DC- Feeder Operating voltage: 15 VDC

Power Consumption Maximum Power Consumption:
1.0 W per Dot @ Full power mode
0.5 W per Dot @ Half power mode
Typical: 0.33 W per Dot Idle: refer to Exterior Feeder
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity Max at full intensity, full white, Typical at video content, Idle at zero intensity

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 55° C (131° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Peak heat dissipation (calculated, at full intensity, full white): 3.4 BTU/hr. Typical heat dissipation (calculated, with typical video content): 1.4 BTU/hr*
*Figures for typical video content are indicative only and will vary.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer packaging Efficacy (max output): 18 lm/W LWR = Lumen-to-Weight Ratio: 604 lm/kg (274 lm/lb))

Approvals Global CB Certification/IECEE: EC 62368-1 EU safety: EN62638-1 EU EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US safety: UL 62638-1 US EMC: 47 CFR Part 15 Class A Canadian safety: CSA C22.2 No. 60238-1 Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322 (Part5/section7)

Related Items Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR-90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com

Accessories Glare kit Dot-1 Pro, grey, set of 10: P/N MAR-90580005 Glare kit Dot-1 Pro, black, set of 10: P/N MAR-90580029 Dome kit Dot-1 Pro, grey, set of 10: P/N MAR-90580011 Dome kit Dot-1 Pro, black, set of 10: P/N MAR-90580014 Mnt bracket Dot-1 Pro, grey, set of 10: P/N MAR-90580008 Mnt bracket Dot-1 Pro, black, set of 10: P/N MAR-90580032 Mounting profile Dot-1 Pro, 2 meter: P/N MAR-90580017 End cap mounting profile Dot-1 Pro, set of 2: P/N MAR-90580026 Loose ribbon cable (10 meter): P/N MAR-90580022 Active Lead-In Cable Extender (5 meter): P/N MAR-90580023 Double string cable adapter: P/N MAR-90580024 String termination cap – set of 2: P/N MAR-90580021 Splice connector – set of 3: P/N MAR-90580020 Exterior Multitool : P/N MAR-90590025

Ordering Information Exterior Dot-1 Pro, 115mm, 100pcs, 2m lead: P/N MAR-90580000 Other configurations available upon request - minimum quantity: 800 dots
