Exterior Dot-9 Pro

Puntos LED RGBW basados en cadena, clasificados para intemperie - Grande

Exterior Dot-9 Pro
Imágenes más grandes

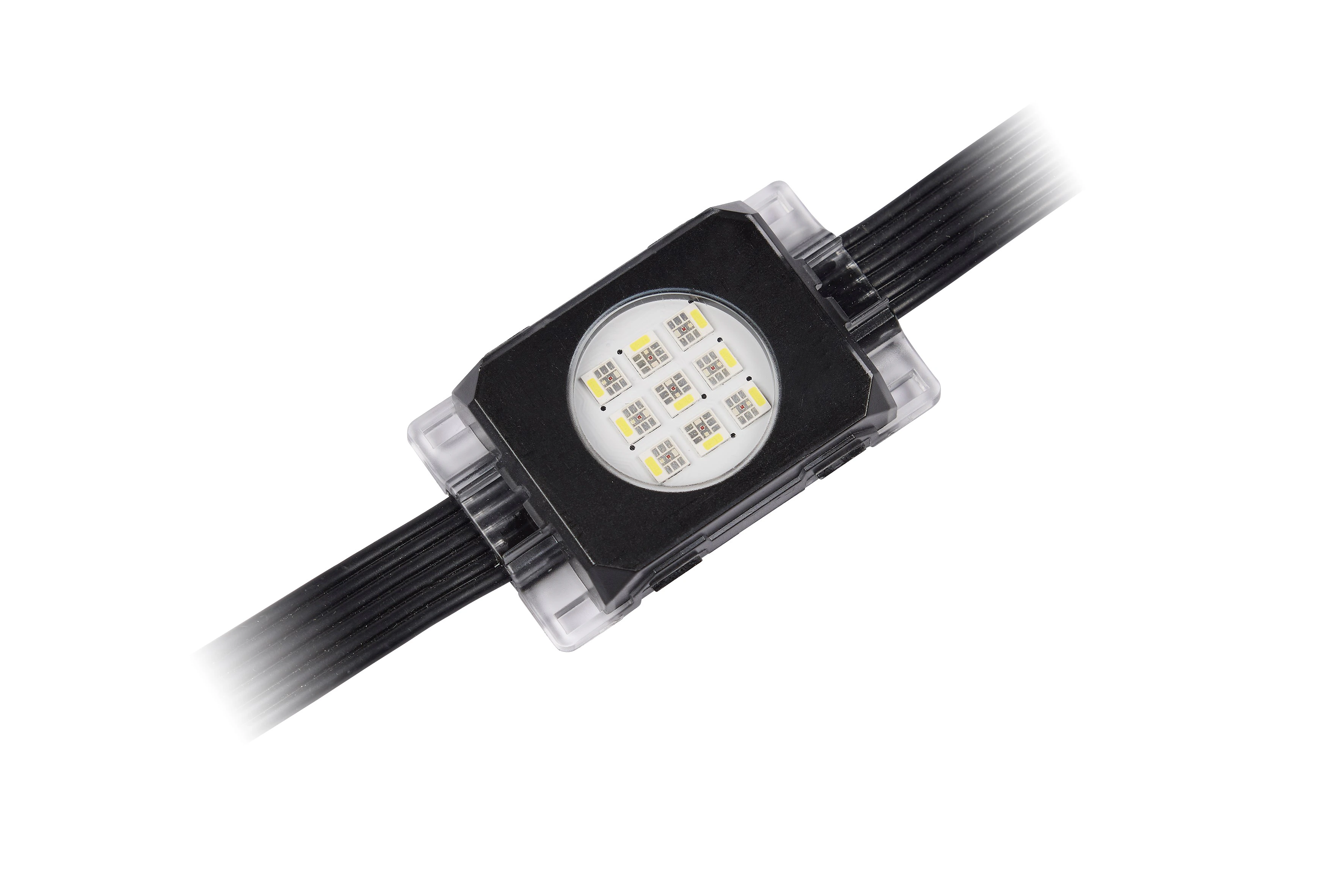

El Martin Exterior Dot-9 Pro es una cadena ligera de Dots controlables individualmente basados en RGBW, útil para crear soluciones de video LED personalizadas con máxima flexibilidad artística y esfuerzo mínimo. Cada Exterior Dot está calibrado en color y brillo para garantizar una consistencia visual superior en toda la instalación. El Exterior Dot-9 Pro es controlable mediante Controladores del Sistema Martin P3 o cualquier controlador basado en sACN o Art-Net.

Es la solución perfecta para integrar tecnología de video LED en fachadas, puntos de referencia, elementos arquitectónicos u otras estructuras, tanto en interiores como en exteriores. Las cadenas Exterior Dot-9 Pro son totalmente configurables en términos de número de Dots, paso de píxel y longitud del cable de entrada para una integración perfecta en elementos arquitectónicos.

Mapear video en Exterior Dots es rápido e intuitivo mediante el Controlador del Sistema P3, eliminando la necesidad de configuraciones complejas y direccionamiento que consume mucho tiempo. Cada Exterior Dot-9 Pro incluye nueve LEDs RGBW con una intensidad luminosa total de 56 candelas.

Unificando un rendimiento inigualable, adaptabilidad y operación intuitiva, la familia Exterior Dot Pro no solo permite que diseñadores de iluminación y profesionales superen las limitaciones de sistemas tradicionales, sino que los inspira a redefinir los límites del diseño de video creativo.

Videos





Características

  • Iluminación LED de visión directa flexible basada en cadenas
  • Alimentación mediante Exterior AC-Feeder o Exterior DC-Feeder
  • Carcasa completamente protegida contra la intemperie (IP67, IK08 y clasificación C-5 de corrosión alta)
  • Compatible con Martin P3/Art-Net/sACN (detección automática de protocolo)
  • Configuración y asignación de direcciones mediante RDM sobre Art-Net o Martin P3
  • Retroalimentación de estado en tiempo real mediante RDM sobre Art-Net y Martin P3
  • Puntos RGBW controlables individualmente
  • Refuerzo de color para colores brillantes, saturados y mixtos
  • Canal de control de temperatura de color dedicado
  • Macros de efectos integrados (FX) para crear looks impactantes fácilmente
  • Hasta 36 puntos por cadena
  • Modo de potencia reducida para sistemas rentables
  • Número configurable de puntos, paso de píxel y longitud del cable de entrada
  • Consistencia superior de color y brillo basada en calibración de fábrica
  • Programación independiente con hasta 20 escenas
  • Mapeo y asignación de direcciones intuitivos mediante la familia de controladores P3 System
  • Accesorios inteligentes como domo difusor y deflector de deslumbramiento
  • Opciones de montaje fácil y seguro mediante soportes o perfiles. Conector de cadena intercambiable en caliente
  • Embalaje de cartón certificado por FSC
  • Garantía de 5 años

Especificaciones

  • Physical Pixel dimensions: 66.2 x 42.2 x 13.6 mm (2.6 x 1.7 x 0.54 in.) Pixel dimensions with dome: 66.2 mm x 42.2 mm x 34 mm (2.6 x 1.7 x 1.34 in.) PESO: 2.75 kg (6.1 lbs.) for 36 Dots, 400 mm (15.7 in.) spacing, with 2 m (6.6 ft.) lead- in cable and connector Maximum number of pixels per string: 36 Standard pixel spacing (pitch): 400 mm (15.7 in.) Minimum pixel spacing (pitch): 175 mm (6.9 in.) Maximum pixel spacing (pitch): 2000 mm (78.8 in.) Maximum lead-in cable length: 5 m (196.9 in.) **

    **Up to 10 m using Active Lead-In Cable Extender

    Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic DMX Modes: Standard, Extended, Raw, PixelMap (6 pixel modes) DMX channels: 6, 12, 4, 3, 9, 15 ,27, 54, 108 RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 – 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer
    Optics Light source: 9 RGBW LEDs Minimum LED lifetime: 100,000 hours (to >70% luminous output) * LED manufacturer: Lumileds Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration

    *Figure obtained under manufacturer's test conditions at Ta = 25° C

    Photometric Data Viewing angle: 150° Viewing angle with dome: 180° Cut-off angle: 130°
    LUMINOUS INTENSITY Full@6500K: 70 cd (clear front), 15 cd (diffused dome)
    LUMINOUS OUTPUT* Full@6500K: 189 lm (clear front), 84 lm (diffused dome) Red: 63 lm (clear front), 30 lm (diffused dome) Green: 185 lm (clear front), 83 lm (diffused dome) Blue: 42 lm (clear front), 16 lm (diffused dome)

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

    Construction Dot: Clear polycarbonate, clear silicone filled Diffuser dome: White translucent polycarbonate Interconnecting cable: 6 x 20 AWG, black Minimum cable bend radius: 15 mm (0.59 in.) Protection rating: IP67 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
    Installation Mounting points: Mounting bracket, mounting profile, four integrated mounting holes for cable ties Orientation: Any
  • Connections Power & data input to string from Feeder: Custom 8-pin connector, IP67-rated
    Electrical Power and data converter: Exterior AC-Feeder or Exterior DC- Feeder Operating voltage: 15 VDC
    Power Consumption Maximum Power Consumption:

    2.75 W per Dot @ Full power mode
    1.45 W per Dot @ Half power mode

    Typical: 0.9 W per Dot Idle: refer to Exterior Feeder

    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity. Maximum at full intensity, full white. Typical at video content, Idle at zero intensity

    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 55° C (131° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Peak heat dissipation (calculated, at full intensity, full white): 10.2 BTU/hr. Typical heat dissipation (calculated, with typical video content): 3.4 BTU/hr.*

    *Figures for typical video content are indicative only and will vary.

    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer packaging Efficacy (max output): 68 lm/W LWR = Lumen-to-Weight Ratio: 2475 lm/kg (945 lm/lb)
    Approvals Global CB Certification/IECEE: EC 62368-1 EU safety: EN62638-1 EU EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US safety: UL 62638-1 US EMC: 47 CFR Part 15 Class A Canadian safety: CSA C22.2 No. 60238-1 Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322 (Part5/section7)
    Related Items Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR 90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Double string cable adapter: P/N MAR-90580024
    Accessories Loose ribbon cable (10 meter): P/N MAR-90580022 Glare kit Dot-9 Pro, grey, set of 10: P/N MAR-90580007 Glare kit Dot-9 Pro, black, set of 10: P/N MAR-90580031 Dome kit Dot-9 Pro, grey, set of 10: P/N MAR-90580013 Dome kit Dot-9 Pro, black, set of 10: P/N MAR-90580016 Mnt bracket Dot-9 Pro, grey, set of 10: P/N MAR-90580010 Mnt bracket Dot-9 Pro, black, set of 10: P/N MAR-90580034 Mounting profile Dot-9 Pro, 2 meter: P/N MAR-90580019 End cap mounting profile Dot-9 Pro, set of 2: P/N MAR-90580028 Active Lead-In Cable Extender, 5 meter: P/N MAR-90580023 String termination cap, set of 2: P/N MAR-90580021 Splice connector, set of 3: P/N MAR-90580020 Exterior Multitool : P/N MAR-90590025
    Ordering Information

    Exterior Dot-9 Pro, 400mm, 36pcs, 2m lead: P/N MAR-90580002
    Other configurations available upon request - minimum quantity 800 dots
