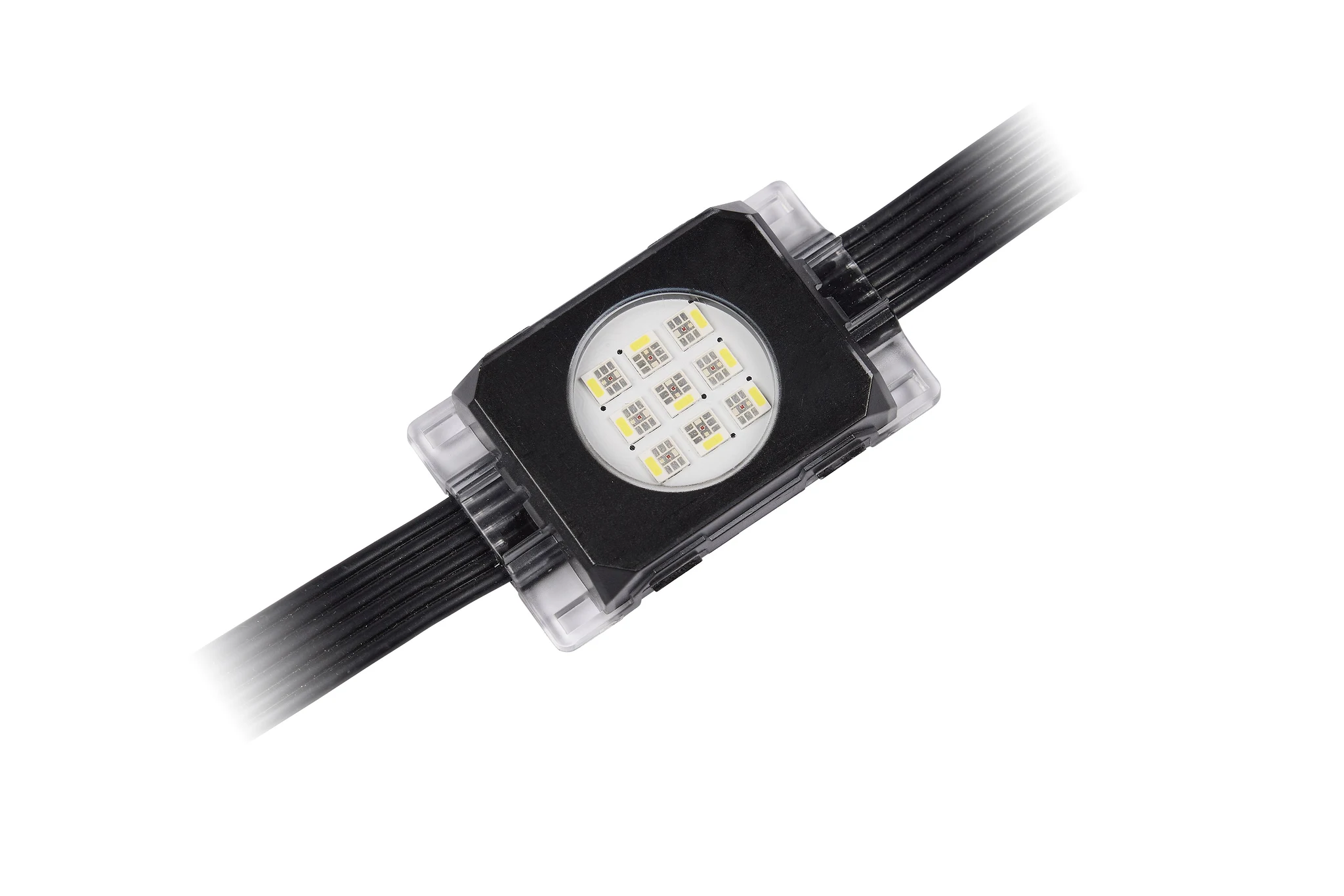

Martin Exterior Dot-9 Pro

Μεγαλύτερες εικόνες

The Martin Exterior Dot-9 Pro is a lightweight string of individually-controllable RGBW-based Dots, useful in creating customized LED video solutions with maximum artistic flexibility and minimal effort. Each Exterior Dot is color- and brightness-calibrated for superior visual consistency across the entire installation. Exterior Dot-9 Pro is controllable via Martin P3 System Controllers or any sACN or Art-Net-based controller.

It is the perfect solution for integrating LED video technology into façades, landmarks, architectural elements or any other structure, indoors or out. Exterior Dot-9 Pro strings are fully configurable in terms of number of Dots, pixel pitch, and length of lead-in cable for perfect integration into architectural elements.

Mapping video onto Exterior Dots is quick and intuitive via the P3 System Controller, eliminating the need for complex setups and time-consuming addressing. Each Exterior Dot-9 Pro includes nine RGBW LEDs with a total luminous intensity of 56 candela.

Unifying unparalleled performance, adaptability, and intuitive operation, the Exterior Dot Pro family doesn’t just enable lighting designers and professionals to surpass the limitations of traditional systems, it inspires them to redefine the boundaries of creative video design.

Βίντεο

Χαρακτηριστικά

Ευέλικτος φωτισμός LED άμεσης θέασης σε μορφή σειράς
Τροφοδοσία μέσω Exterior AC-Feeder ή Exterior DC-Feeder
Πλήρως στεγανοποιημένο περίβλημα (IP67, IK08 και κατηγορία αντοχής στη διάβρωση C-5 High)
Συμβατότητα με Martin P3/Art-Net/sACN (αυτόματη ανίχνευση πρωτοκόλλου)
Ρύθμιση και διευθυνσιοδότηση μέσω RDM over Art-Net ή Martin P3
Ανάδραση κατάστασης σε πραγματικό χρόνο μέσω RDM over Art-Net και Martin P3
Κουκκίδες RGBW με ανεξάρτητο έλεγχο
Ενίσχυση χρώματος για φωτεινά, κορεσμένα και μικτά χρώματα
Αποκλειστικό κανάλι ελέγχου θερμοκρασίας χρώματος
Ενσωματωμένες μακροεντολές εφέ (FX) για εύκολη δημιουργία εντυπωσιακών εικόνων φωτισμού
Έως 36 κουκκίδες ανά σειρά
Λειτουργία μειωμένης ισχύος για οικονομικά αποδοτικά συστήματα
Ρυθμιζόμενος αριθμός κουκκίδων, βήμα pixel και μήκος καλωδίου εισόδου
Εξαιρετική ομοιομορφία χρώματος και φωτεινότητας χάρη στην εργοστασιακή βαθμονόμηση
Αυτόνομος προγραμματισμός με έως 20 σκηνές
Διαισθητική χαρτογράφηση και διευθυνσιοδότηση μέσω της σειράς ελεγκτών P3 System Controller
Έξυπνα αξεσουάρ, όπως διαχυτικός θόλος και αντιθαμβωτικό κάλυμμα
Εύκολες και ασφαλείς επιλογές στερέωσης με βάσεις ή προφίλ
Σύνδεσμος σειράς με δυνατότητα σύνδεσης υπό τάση (hot-plug)
Αποστέλλεται σε χάρτινη συσκευασία με πιστοποίηση FSC
Εγγύηση 5 ετών

Προδιαγραφές

Physical Pixel dimensions: 66.2 x 42.2 x 13.6 mm (2.6 x 1.7 x 0.54 in.) Pixel dimensions with dome: 66.2 mm x 42.2 mm x 34 mm (2.6 x 1.7 x 1.34 in.) Weight: 2.75 kg (6.1 lbs.) for 36 Dots, 400 mm (15.7 in.) spacing, with 2 m (6.6 ft.) lead- in cable and connector Maximum number of pixels per string: 36 Standard pixel spacing (pitch): 400 mm (15.7 in.) Minimum pixel spacing (pitch): 175 mm (6.9 in.) Maximum pixel spacing (pitch): 2000 mm (78.8 in.) Maximum lead-in cable length: 5 m (196.9 in.) **
**Up to 10 m using Active Lead-In Cable Extender

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic DMX Modes: Standard, Extended, Raw, PixelMap (6 pixel modes) DMX channels: 6, 12, 4, 3, 9, 15 ,27, 54, 108 RDM compliance: ANSI/ESTA E1.20 Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 – 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer

Optics Light source: 9 RGBW LEDs Minimum LED lifetime: 100,000 hours (to >70% luminous output) * LED manufacturer: Lumileds Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration
*Figure obtained under manufacturer's test conditions at Ta = 25° C

Photometric Data Viewing angle: 150° Viewing angle with dome: 180° Cut-off angle: 130°

LUMINOUS INTENSITY Full@6500K: 70 cd (clear front), 15 cd (diffused dome)

LUMINOUS OUTPUT* Full@6500K: 189 lm (clear front), 84 lm (diffused dome) Red: 63 lm (clear front), 30 lm (diffused dome) Green: 185 lm (clear front), 83 lm (diffused dome) Blue: 42 lm (clear front), 16 lm (diffused dome)
* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Dot: Clear polycarbonate, clear silicone filled Diffuser dome: White translucent polycarbonate Interconnecting cable: 6 x 20 AWG, black Minimum cable bend radius: 15 mm (0.59 in.) Protection rating: IP67 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Mounting points: Mounting bracket, mounting profile, four integrated mounting holes for cable ties Orientation: Any
Connections Power & data input to string from Feeder: Custom 8-pin connector, IP67-rated

Electrical Power and data converter: Exterior AC-Feeder or Exterior DC- Feeder Operating voltage: 15 VDC

Power Consumption Maximum Power Consumption:
2.75 W per Dot @ Full power mode
1.45 W per Dot @ Half power mode
Typical: 0.9 W per Dot Idle: refer to Exterior Feeder
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity. Maximum at full intensity, full white. Typical at video content, Idle at zero intensity

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 55° C (131° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Peak heat dissipation (calculated, at full intensity, full white): 10.2 BTU/hr. Typical heat dissipation (calculated, with typical video content): 3.4 BTU/hr.*
*Figures for typical video content are indicative only and will vary.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer packaging Efficacy (max output): 68 lm/W LWR = Lumen-to-Weight Ratio: 2475 lm/kg (945 lm/lb)

Approvals Global CB Certification/IECEE: EC 62368-1 EU safety: EN62638-1 EU EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US safety: UL 62638-1 US EMC: 47 CFR Part 15 Class A Canadian safety: CSA C22.2 No. 60238-1 Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322 (Part5/section7)

Related Items Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR 90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Double string cable adapter: P/N MAR-90580024

Accessories Loose ribbon cable (10 meter): P/N MAR-90580022 Glare kit Dot-9 Pro, grey, set of 10: P/N MAR-90580007 Glare kit Dot-9 Pro, black, set of 10: P/N MAR-90580031 Dome kit Dot-9 Pro, grey, set of 10: P/N MAR-90580013 Dome kit Dot-9 Pro, black, set of 10: P/N MAR-90580016 Mnt bracket Dot-9 Pro, grey, set of 10: P/N MAR-90580010 Mnt bracket Dot-9 Pro, black, set of 10: P/N MAR-90580034 Mounting profile Dot-9 Pro, 2 meter: P/N MAR-90580019 End cap mounting profile Dot-9 Pro, set of 2: P/N MAR-90580028 Active Lead-In Cable Extender, 5 meter: P/N MAR-90580023 String termination cap, set of 2: P/N MAR-90580021 Splice connector, set of 3: P/N MAR-90580020 Exterior Multitool : P/N MAR-90590025

Ordering Information
Exterior Dot-9 Pro, 400mm, 36pcs, 2m lead: P/N MAR-90580002
Other configurations available upon request - minimum quantity 800 dots
