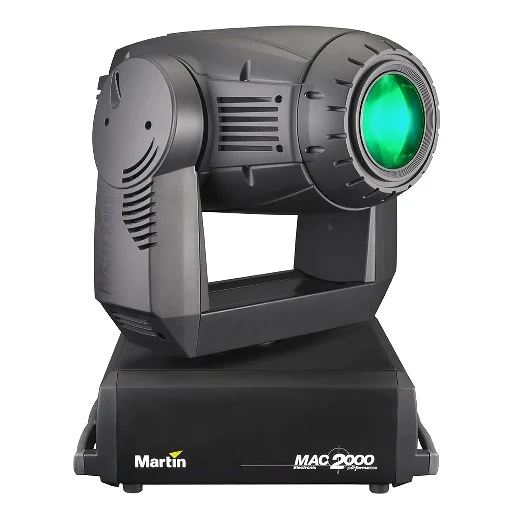

El MAC 2000 Performance cuenta con un sistema de encuadre mecanizado y módulo de animación de gobo, así como una rueda de gobo y efectos, sistema CMY y mucho más.
Imágenes más grandes
Características
- Lámpara de arco corto de descarga de 1200 W
- Sistema de mezcla de color CMY
- CTC variable
- Rueda de animación de gobo con control total de movimiento/dirección
- Escarcha variable, prisma de 9 facetas
- Iris motorizado
- Sistema de enmarcación automatizado
- Efecto estroboscópico hasta 10 Hz, efectos de pulso, apertura instantánea y apagón
- Zoom y enfoque motorizados
- Expansor de haz motorizado
- Atenuación mecánica
- Rango de movimiento panorámico e inclinación de 540°/267°
- Diseño modular para fácil mantenimiento y servicio
- Balastro electrónico con reencendido de lámpara en caliente y luz sin parpadeos
- Control de ventilador variable para operación más silenciosa
- 5 gobos rotativos indexables más abierto
Más detalles
Físico
Largo: 408 mm
Ancho: 490 mm
Alto: 743 mm, cabezal recto
Peso: 39,5 kg
Efectos Dinámicos
Mezcla de color: CMY, variable independientemente 0 - 100%
Control de temperatura de color: 0 - 178 mireds, variable continuamente
Animación de gobo: Rueda de animación intercambiable, indexación, rotación continua con ángulo, velocidad y dirección variables
Rueda giratoria de gobo: 5 gobos intercambiables + abierto, indexación, rotación continua de gobo, agitación
Sistema de enmarque de cuatro aspas: Inclinación de aspas +/- 31°, rotación de marco +/- 45°
Rueda de efectos: Lente convertidor de ángulo amplio, prisma de 9 facetas no giratorio, escarcha variable
Atenuador mecánico: 0 - 100%
Obturador: Efecto estroboscópico hasta 10 Hz, efectos de pulso, apertura instantánea y apagón
Iris: 15 - 100% de diámetro, efectos de pulso
Enfoque: 2 m a infinito
Zoom: Motorizado
Panorámico: 540°
Inclinación: 267°
Control y Programación
Canales DMX: 28/31
Configuración y direccionamiento: Panel de control con pantalla
Control de 16 bits: Gobos rotativos, panorámico e inclinación
Opciones de control de movimiento: Tracking y vector
Protocolo: USITT DMX512/1990
Receptor: RS-485 aislado ópticamente
Actualización de firmware: Carga en serie a través de enlace DMX
Lámpara
Tipo: Descarga de arco corto de 1200 W
Equipada como estándar: Philips MSR 1200 SA/DE Gold
Temperatura de color: 6000 K
CRI (Índice de reproducción cromática): >85
Vida útil media: 750 horas
Reencendido en caliente: Sí
Portalámpara: SFc 10-4 de doble extremo con llave
Balastro: Electrónico
Lámparas alternativas aprobadas: Osram HTI 1200 D7/60 SharXS
Óptica
Ángulo del haz: 12° - 31° (18° - 41° con efecto expansor de haz seleccionado), ángulos de corte
Construcción
Color(es): Negro
Carcasa: Compuesto reforzado con fibra resistente a UV
Reflector: Vidrio, luz fría
Clasificación de protección: IP20
Gobos
Diámetro exterior: 37,5 mm +0/- 0,3 mm
Diámetro máximo de imagen: 30 mm
Vidrio recomendado: 1,1 mm, borofloat de alta temperatura o superior con revestimiento dicroico o de aluminio mejorado
Espesor máximo de vidrio: 7 mm, hasta 3 mm pueden montarse con resorte, 3 mm - 7 mm deben pegarse en el portador
Metal recomendado: Aluminio de 0,5 mm
Rueda de Animación de Gobo
Diámetro exterior: 133 mm +0/- 0,25 mm
Diámetro exterior de imagen: 130 mm
Diámetro interior de imagen: 16 mm
Construcción: Aluminio de 0,5 mm, montaje magnético
Instalación
Puntos de montaje: 4 pares de cerraduras de giro 1/4, orientación de 45° posible
Orientación: Cualquiera
Conexiones
