MAC Viper Quadray
Descontinuado

MAC Viper Quadray
Imágenes más grandes

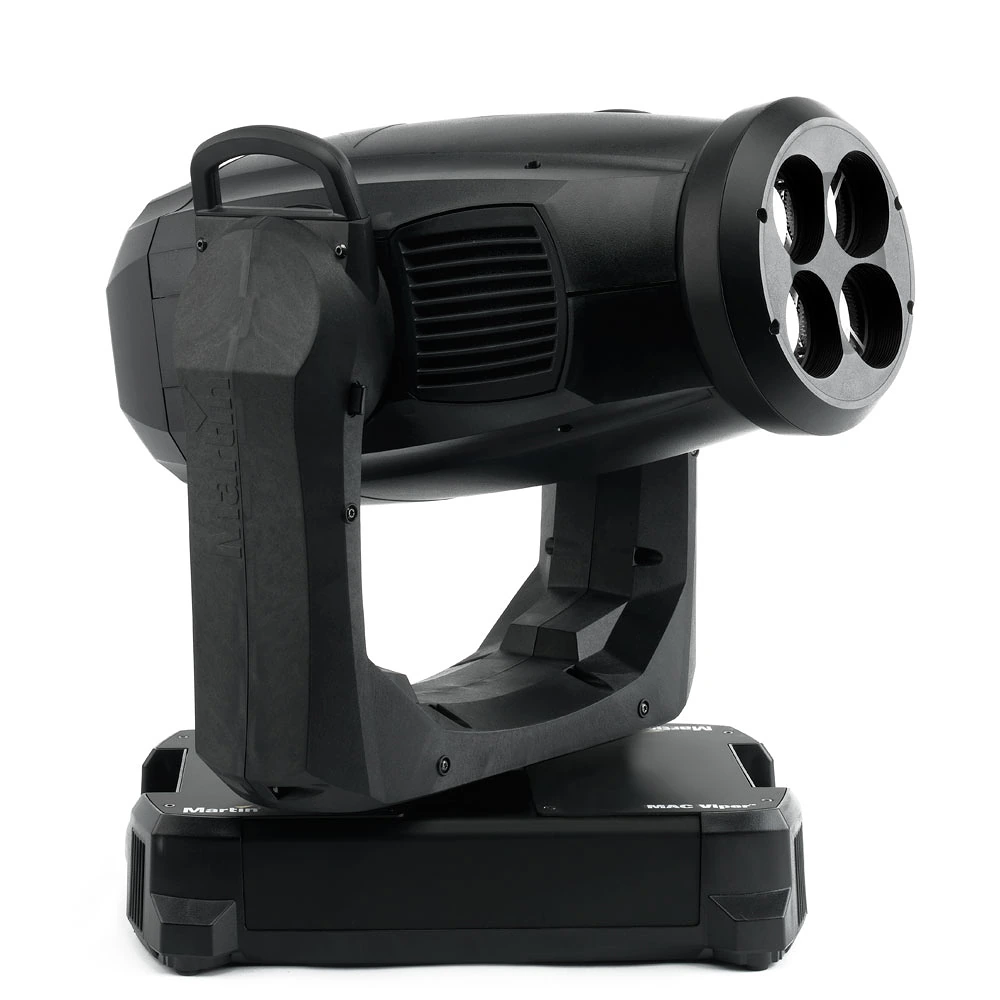

El MAC Viper Quadray es un efecto de múltiples haces nunca antes visto que añade una dimensión completamente nueva a la caja de herramientas del diseñador de iluminación. Disponible como un kit de reemplazo de lente frontal de fácil instalación para cualquier MAC Viper AirFX estándar, el Quadray permite la proyección de 1, 2, 3 o 4 rayos de luz controlables individualmente para nuevas posibilidades estáticas o dinámicas en efectos en el aire. Incluye un motor de efectos eficiente que permite a los diseñadores crear una variedad completamente nueva de looks que de otro modo serían difíciles, o incluso imposibles, de programar a través de una consola de iluminación.

El MAC Viper Quadray alberga el mismo conjunto de características de alta calidad que el MAC Viper AirFX, incluyendo un sistema vibrante de mezcla de color y efectos aéreos impresionantes, y ha heredado la misma forma compacta, velocidad impresionante y superior calidad de luz de una lámpara de 1000 vatios.

  • Kit de reemplazo de lente frontal - Instalación fácil en cualquier MAC Viper AirFX
  • Efecto multi-haz único y galardonado
  • 1, 2, 3 o 4 rayos de luz controlables individualmente

Videos









Características

  • Kit de reemplazo de lente frontal - Instalación fácil en cualquier MAC Viper AirFX
  • Efecto de multi-haz único y galardonado
  • 1, 2, 3 o 4 rayos de luz controlables individualmente
  • Elimina la necesidad de invertir en una nueva luminaria
  • CMY – mezcla de color vibrante con una paleta superior de colores incluyendo rojos verdaderos, ámbar intenso, verde primario y azules profundos
  • Rueda de color de 7 ranuras – colores fijos y filtros de corrección para mayor variedad de color
  • Rueda de gobos rotatoria con 5 diseños reemplazables
  • Rueda de gobos estática con 7 diseños
  • CTO lineal – control de temperatura de color de luz de día a tungsteno y expansión de la paleta CMY
  • Dimmer y obturador - sistema combinado dimmer/obturador con efectos de intensidad, apagado/apertura instantánea y transiciones suaves
  • Iris – iris rápido y cerrado con efectos dinámicos ajustables
  • Diversos efectos estroboscópicos

Más detalles

FísicaLargo (cabeza): 566 mm (22,3 pulg.)Ancho: 473 mm (18,6 pulg.)Ancho (base): 335 mm (13,2 pulg.)Alto (cabeza recta): 732 mm (28,8 pulg.)Alto (máximo): 749 mm (29,5 pulg.)Peso: 36,1 kg (79,6 pulg.)
Efectos dinámicosEfectos de rayo: 1 - 4 rayos rotativos controlables individualmenteMezcla de color: CMY, variable independientemente 0 - 100%Control de temperatura de color: CTO, variable 6000 - 3200 KRueda de color: 7 filtros dicroicos intercambiables + abierto, indexación, rotación continua, color aleatorioEfectos aéreos rotativos: 5 gobo de efecto aéreo rotativo intercambiable, indexación de rueda y gobo, rotación continua y vibraciónRueda de gobo estática: Rueda intercambiable con 7 gobos integrales, indexación de rueda y rotación continua, gobo aleatorioEfecto de lavado: Desvanecimiento entrada/salidaIris: 0 - 100%, efectos de pulsoObturador/atenuador mecánico: 0 - 100% atenuación continua, efectos de estrobo y pulso variable y aleatorio, apertura instantánea y apagónOpciones de atenuación: Opción de cuatro curvas de atenuaciónZoom: MotorizadoPanorámica: 540°Inclinación: 268°Sistema de corrección de posición: Monitoreo de posición absoluta
Control y programaciónCanales DMX: 20/28Configuración y direccionamiento: Panel de control con pantalla gráfica retroiluminada y rueda de desplazamiento o vía DMXControl de 16 bits: Atenuación, indexación de efecto aéreo, enfoque, zoom, panorámica e inclinaciónCumplimiento DMX: USITT DMX512-ACumplimiento RDM: ANSI/ESTA E1.20Receptor: RS-485 aislado ópticamenteActualización de firmware: Dispositivo de memoria USB o interfaz de hardware USB/DMX a través del enlace DMX
LámparaTipo: Descarga de arco corto de 1000 WTemperatura de color: 6000 KIRC (Índice de reproducción cromática): >85Vida útil promedio: 750 horasZócalo: PGJX36Balastro: ElectrónicoLámparas aprobadas: Osram Lok-it! 1000/PS Brilliant, Osram Lok-it! 1000W/PS VS1, Philips MSR Gold MiniFastFit 1000W
ÓpticaRango de zoom: 12,5-51° (1:4)Salida: 20 000 lm
Utilidades de servicioIdentificación de accesorio: Número de ID de accesorio configurable por el usuario
ConstrucciónColor(es): NegroCarcasa: Composite reforzado con fibra resistente a los rayos UVReflector: Vidrio, luz fríaClasificación de protección: IP20
GobosTamaño: E27 (Tamaño E, diámetro de imagen máx. 27 mm)Material aprobado: Borosilicato 3.3 o mejor con revestimiento dicroico o de aluminio mate pesado (gobos de metal no aprobados)Diámetro exterior: 37,5 mm +0/- 0,2 mm (1,5 pulg. +0/- 0,01 pulg.)Diámetro de imagen máximo: 27 mm (1,1 pulg.)Espesor máximo: 1,1 mm +/- 0,1 mm (0,1 pulg. +/- 0,01 pulg.)
InstalaciónPuntos de montaje: Ocho puntos de bloqueo de cuarto de vueltaOrientación: CualquieraDistancia mínima a superficies iluminadas: 3,4 m (11,2 pies)Distancia mínima a materiales combustibles: 0,3 m (1,0 pie)
ConexionesEntrada de alimentación AC: Neutrik PowerConDatos DMX y RDM entrada/salida: XLR de bloqueo de 5 pinesDispositivos de memoria USB: Conector de host USB
EléctricaAlimentación AC: 120-240 V nominal, 50/60 HzFuente de alimentación: Conmutación automática electrónica de modo de conmutaciónCorriente de entrada RMS de medio ciclo típica: 16,2 A
Potencia y corriente típicas120 V, 60 Hz: 1225 W, 10,3 A, PF 0,999208 V, 60 Hz: 1190 W, 5,8 A, PF 0,996230 V, 50 Hz: 1186 W, 5,2 A, PF 0,994240 V, 50 Hz: 1194 W, 5,0 A, PF 0,993Mediciones realizadas a voltaje nominal. Permita una desviación de +/- 10%.PF = factor de potencia
TérmicaEnfriamiento: Aire forzado filtrado (regulado por temperatura, bajo ruido)Temperatura ambiente máxima (Ta máx.): 40° C (104° F)Temperatura ambiente mínima (Ta mín.): 5° C (41° F)Temperatura máxima de superficie, estado estacionario, a 40° C ambiente:150° C (302° F)Disipación de calor total (calculada, +/- 10% a 120 V, 60 Hz):4180 BTU/hr
AprobacionesSeguridad UE: EN 60598-2-17 (EN 60598-1), EN 62471CEM UE: EN 55015, EN 55103-1, EN 55103-2, EN 61547Seguridad EE.UU.: UL 1573CEM EE.UU.: FCC Parte 15 Clase ASeguridad canadiense: CSA E598-2-17 (CSA E

Descargas

Specifications
  Versión Idioma Tamaño Subido
file type icon MAC Viper Quadray Spec Sheet-English
en actualizado: oct 2020
  en  444 KB oct 2020
file type icon MAC Viper Series - Acoustic test report
en versión A, actualizado: may 2018
A  en  580 KB may 2018
Manuals
  Versión Idioma Tamaño Subido
file type icon Quadray Module Installation and Control Guide
en versión C, actualizado: oct 2020
C  en  2,44 MB oct 2020
Photometrics
  Versión Idioma Tamaño Subido
file type icon MAC Viper Quadray - Photometric Files
en versión A, actualizado: mar 2024
A  en  179 KB mar 2024
Illustrations
  Versión Idioma Tamaño Subido
file type icon MAC Viper Quadray Dimensions 2D (PDF)
en versión A, actualizado: oct 2020
A  en  263 KB oct 2020
file type icon MAC Viper Quadray Dimensions 2D (DXF)
en versión A, actualizado: oct 2020
A  en  5,66 MB oct 2020
Symbols
  Versión Idioma Tamaño Subido
file type icon Vectorworks Symbols
en versión 4.6, actualizado: ene 2026
4.6  en  249 MB ene 2026
file type icon AutoCAD 3D Symbols
en versión 2.8, actualizado: ene 2026
2.8  en  18,7 MB ene 2026
file type icon AutoCAD 2D Symbols
en versión 2.8, actualizado: ene 2026
2.8  en  4,42 MB ene 2026
CAD Drawings
  Versión Idioma Tamaño Subido
file type icon MAC Viper Quadray - Vertical (3D DWG)
en versión A, actualizado: oct 2020
A  en  3,23 MB oct 2020
file type icon MAC Viper Quadray - Head Vertical (3DS)
en versión A, actualizado: oct 2020
A  en  3,51 MB oct 2020
file type icon MAC Viper Quadray - Horizontal (3D DWG)
en versión A, actualizado: oct 2020
A  en  3,03 MB oct 2020
file type icon MAC Viper Quadray - Head Horizontal (3DS)
en versión A, actualizado: oct 2020
A  en  3,3 MB oct 2020
Compliances
  Versión Idioma Tamaño Subido
file type icon Safety Document (SDS) for Batteries
en versión D, actualizado: ene 2026
D  en  332 KB ene 2026
file type icon MAC Viper Series - EU Declaration of Conformity
en versión D, actualizado: mar 2019
D  en  729 KB mar 2019
file type icon MAC Viper Series - ETL Listing Verification
en versión C, actualizado: oct 2020
C  en  398 KB oct 2020
Parts
  Versión Idioma Tamaño Subido
file type icon MAC Viper Series - Alternative Lamp Approved
en versión A, actualizado: may 2018
A  en  40,1 KB may 2018
Service Procedures
  Versión Idioma Tamaño Subido
file type icon MAC Viper AirFX - Maintenance Schedule (User)
en versión 1.2.0, actualizado: oct 2020
1.2.0  en  117 KB oct 2020
Service Notes
  Versión Idioma Tamaño Subido
MAC Viper Series - Air Filter Options
en versión A, actualizado: may 2018
A   en    may 2018
MAC Viper Profile - Live heat sink in base
en versión A, actualizado: may 2018
A   en    may 2018
3DPartsfinder using Solid Works Composer player
en versión A, actualizado: may 2018
A   en    may 2018
MAC Viper Series - Correct lamp socket is PGJX36
en versión A, actualizado: may 2018
A   en    may 2018
file type icon 3DPartsfinder Using Solid Works Composer Player
actualizado: sep 2017
    sep 2017
file type icon MAC Viper Series - Lamp orientation from mid-2013
en versión A, actualizado: oct 2020
A  en  1,79 MB oct 2020
Tech Notes
  Tamaño Subido
file type icon MAC Viper Air Filter Options
actualizado: sep 2017
sep 2017
file type icon MAC Viper Service Notes
actualizado: sep 2017
sep 2017
file type icon Avoiding damage from sunlight and other light sources
actualizado: sep 2017
sep 2017
Hints and Tips
  Versión Idioma Tamaño Subido
Avoiding damage from sunlight and other light sources
en versión B, actualizado: may 2018
B   en    may 2018
Firmware
  Versión Tamaño Subido
download icon for MAC Viper Quadray - Firmware MAC Viper Quadray - Firmware
versión 2.3.0B, actualizado: jul 2026
2.3.0B   jul 2026
