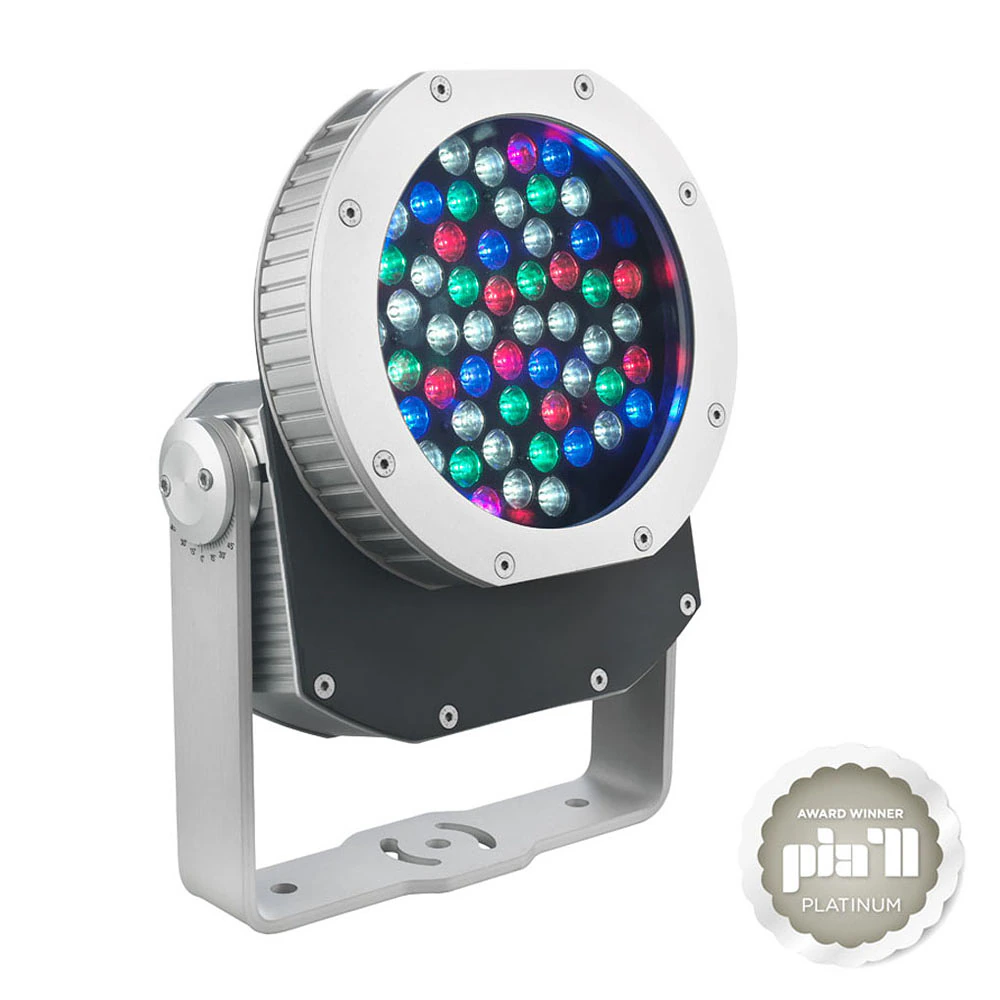

Exterior 400
Arrêté

Exterior 400
Grandes images

Pour les conceptions d'éclairage nécessitant des nappes de couleur uniformes à grande distance, l'Exterior 400™ offre une lumière extrêmement puissante (5300 lm) avec des angles de faisceau étroits à larges. Idéal pour éclairer les sommets de structures, réaliser l'éclairage ascendant de colonnes ou illuminer de vastes espaces, l'Exterior 400 élargit également votre choix de couleurs en mélangeant des LED rouges, vertes, bleues et blanches.

La gamme Exterior 400™

Le marché de l'installation extérieure dispose désormais de la meilleure combinaison de projecteurs LED puissants, compacts et économes en énergie. Quelle que soit l'application - portée longue ou courte, blanc froid ou chaud, couleur dynamique ou statique - la gamme Exterior 400 répond à tous les besoins.

  • Projecteur extrêmement lumineux avec mélange de couleurs complet
  • Très haute efficacité lumineuse
  • Idéal pour les applications à longue portée

Vidéos





Caractéristiques

  • Extrêmement lumineux (5300 lm)
  • Palette de couleurs large (RGBW)
  • Consommation électrique très faible (max 139 W)
  • Choix d'angles de faisceau - 7,5°, 14,5°, 31°, 57°
  • Étalonnage des couleurs garantissant l'uniformité des couleurs entre les projecteurs
  • Alimentation et contrôle internes
  • Boîtier IP65 ultra robuste
  • Choix de boîtier blanc, noir ou aluminium
  • Contrôle d'intensité 0 – 100 %

plus de détails

PhysiqueLongueur : 169 mm (6,7 po) y compris le presse-étoupeLargeur : 307 mm (12,1 po)Hauteur : 401 mm (15,8 po)Poids : 7,6 kg (16,8 lb) y compris le support
Effets dynamiquesMélange de couleurs : RGBWRouge : 0 - 100 %Vert : 0 - 100 %Bleu : 0 - 100 %Blanc : 0 - 100 %
Contrôle et programmationModes de contrôle de couleur : RGB, RGBW, HSI, HSICOptions de contrôle : DMX, autonome, synchronisé (maître/esclave)Canaux DMX : 3 ou 4 selon le modeRéglage de l'adresse DMX : PC avec logiciel Martin MUM™ et interface matérielle DABS1™Options de déclenchement autonome : Minuteur interne et/ou niveau de lumière ambianteProgrammation autonome et maître/esclave : PC avec logiciel Martin MUM™ et interface matérielle DABS1™Contrôle 26 bits (interne) : RGB, RGBW, HSI, HSICProtocole : USITT DMX512-ARécepteur : RS-485Mise à jour du micrologiciel : Chargement série via liaison DMX
OptiqueSource lumineuse : Émetteurs haute puissance Cree XP-ELED blanche : Blanc neutre, 5700 - 7000 KDurée de vie minimale des LED : 50 000 heures (jusqu'à >70 % du flux lumineux)*Angles de faisceau très étroit (sans diffuseur), étroit, moyen et large disponibles*Valeur obtenue dans les conditions d'essai du fabricant
ConstructionCouleur : Anodisé incolore, noir ou blancBoîtier : Aluminium anodiséSupport de montage : Aluminium anodisé 8 mm (0,32 po)Vitre frontale : 6 mm (0,24 po) avec traitement antirefletIndice de protection : IP65

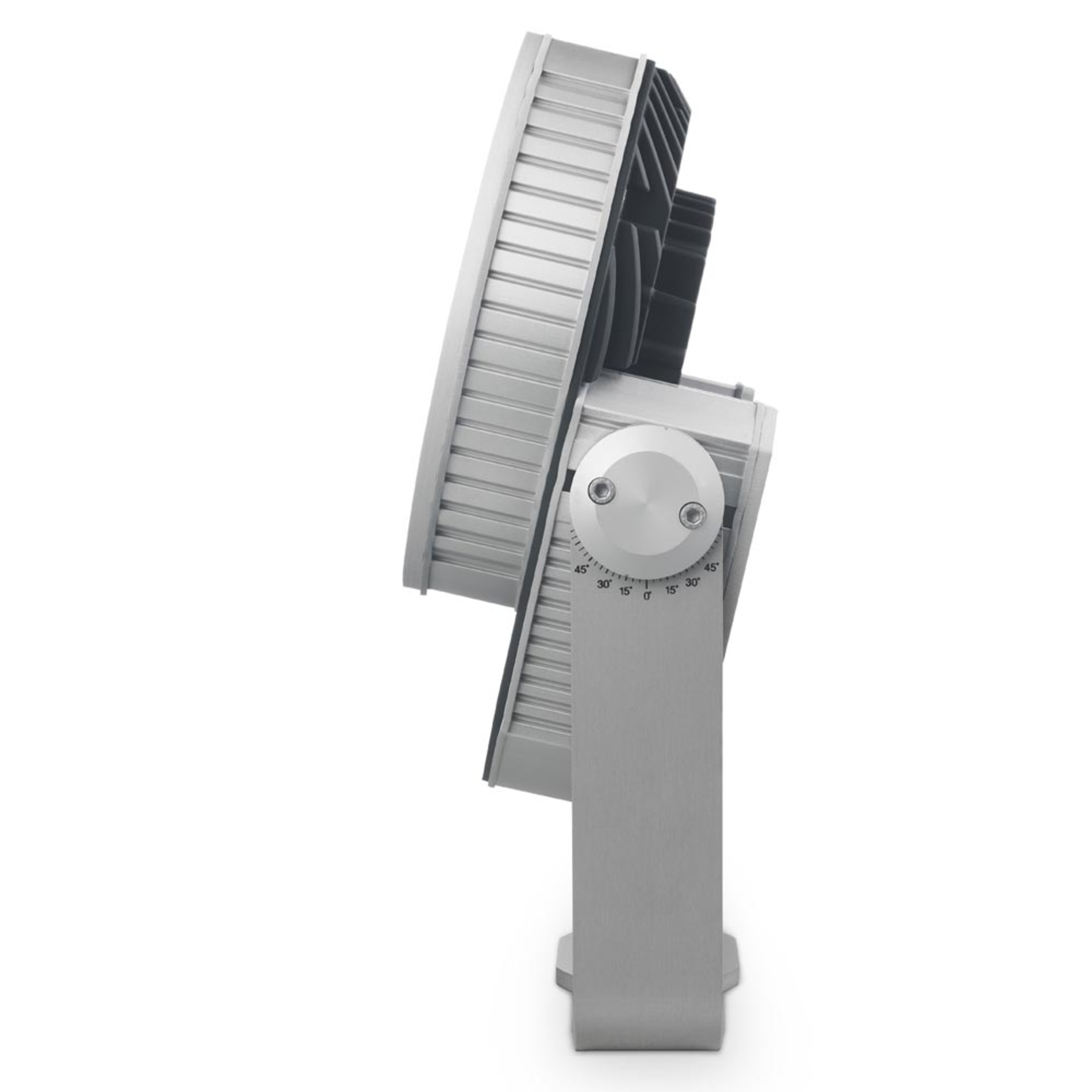

InstallationOrientation : QuelconqueMontage : Surface plane à tout angle, piédestal ou autre support appropriéVisée verticale : 330°Distance minimale aux surfaces éclairées : 0,1 m (0,4 pi)
ConnexionsEntrée du câble d'alimentation : Presse-étoupe IP68Connexion d'alimentation : Queue de câble de 1,8 m (5,9 pi)Entrée du câble de données : Presse-étoupe IP68Connexion de données : Queue de câble combinée entrée + sortie de 1,8 m (5,9 pi)
ÉlectriqueAlimentation CA : 100-240 V nominal, 50/60 HzPuissance en veille : 13 WBloc d'alimentation : Intégré, multi-tension à détection automatiqueFusible principal : 2,5 AT (temporisé)
Puissance et courant typiques100 V, 50 Hz : 139 W, 1,4 A, FP 0,990100 V, 60 Hz : 139 W, 1,4 A, FP 0,989110 V, 60 Hz : 137 W, 1,3 A, FP 0,988120 V, 60 Hz : 136 W, 1,2 A, FP 0,986208 V, 60 Hz : 133 W, 0,7 A, FP 0,932230 V, 50 Hz : 132 W, 0,7 A, FP 0,925240 V, 50 Hz : 131 W, 0,7 A, FP 0,886Mesures effectuées à la tension nominale avec toutes les LED à pleine intensité. Prévoir un écart de +/- 10 %.
ThermiqueRefroidissement : Par convectionTempérature ambiante maximale (Ta max.) : 45° C (113° F)Température ambiante minimale (Ta min.) : -30° C (-22° F), l'alimentation doit être maintenue en dessous de 0° C (32° F)Température de surface maximale, en régime permanent, à une température ambiante de 40° C : 90° C (194° F)Dissipation thermique totale (calculée, +/- 10 %) : 480 BTU/h
HomologationsSécurité UE : EN 60598-2-5 (EN 60598-1), IEC/EN 60825-1CEM UE : EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3Sécurité US (modèle US) : UL 1598Sécurité canadienne (modèle US) : CAN/CSA C.22.2 No 250
Éléments inclusLyre de montage réglableDiffuseurs étroit, moyen et large (fournis séparément avec le produit)Câble d'alimentation : Queue de câble, 1,8 m (5,9 pi), diamètre extérieur 9,5 mm (0,38 po), installéeManuel d'utilisation :Câble de données : Queue de câble, 1,8 m (5,9 pi), diamètre extérieur 6,5 mm (0,26 po), installée
AccessoiresDiffuseur, série Exterior 400, étroit : Réf. 41600122Diffuseur, série Exterior 400, moyen : Réf. 41600123Diffuseur, série Exterior 400, large : Réf. 41600124Diffuseur, série Exterior 400, étroit, directionnel 15°x1° : Réf. 41600156Diffuseur, série Exterior 400, moyen, directionnel 30°x3° :Réf. 41600157Diffuseur, série Exterior 400, large, directionnel 60°x1° : Réf. 41600158Diffuseur, série Exterior 400, large, directionnel 60°x10° : Réf. 41600159Pied de sol Exterior 200 : Réf. 91611305Anneau de sécurité : Réf. 91611239Connecteur XLR mâle 3 broches, type câble, IP65 : Réf. 91611306Connecteur XLR femelle 3 broches, type câble, IP65 : Réf. 91611307
Articles associésBoîtier d'interface USB Martin DABS1™ avec câbles : Réf. 90758090
Pièces de rechangeFusible principal 2,5 AT : Réf. 05020010
Informations de commandeExterior 400, modèle UE, aluminium : Réf. 90545050Exterior 400, modèle US, aluminium : Réf. 90545150Exterior 400, modèle UE, noir : Réf. 90545060Exterior 400, modèle US, noir : Réf. 90545160Exterior 400, modèle UE, blanc : Réf. 90545070Exterior 400, modèle US, blanc : Réf. 90545170
