FiberSource CMY150 adalah luminaire pengubah warna otomatis 150 W untuk menerangi kabel fiber optik dalam instalasi dalam ruangan dan luar ruangan. Fiturnya mencakup pencampuran warna CMY tanpa jahitan dan dimming kontinu dengan jangkauan penuh.

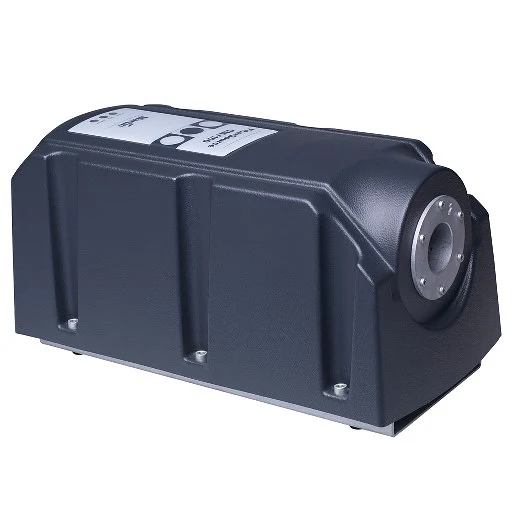

Gambar Lebih Besar
Fitur
- Lampu metal halida 150 W
- Sistem pencampuran warna CMY
- Kontrol intensitas 0-100%
- Hingga 800 kabel serat (1 mm)
- DMX, stand-alone, aktivasi jam real time
- Rating tahan cuaca: IP44
Keterangan Lebih Lanjut
Fisik Panjang: 398 mm Lebar: 195 mm Tinggi: 197 mm Berat: 8 kg
Efek Dinamis Pencampuran warna: CMY Cyan: 0 - 100% Magenta: 0 - 100% Kuning: 0 - 100% Dimmer: 0 - 100%
Kontrol dan Pemrograman Opsi kontrol: DMX, stand-alone, sinkronisasi (master/client) Saluran DMX: 7 Opsi pemicu stand-alone: Timer internal dan/atau tingkat cahaya sekitar Memori stand-alone: 20 scene Pengaturan alamat DMX: Aplikasi Martin MUM™ berjalan di PC Windows Pemrograman stand-alone dan master/client: Aplikasi Martin MUM™ berjalan di PC Windows Protokol: USITT DMX512/1990 Penerima: RS-485
Lampu Jenis: Metal halida 150 W Lampu yang disetujui: Philips CDM-SA/R 150 Soket: Konektor terpisah untuk kabel lampu integral Kontrol: Otomatis dan/atau hidup/mati jarak jauh
Konstruksi Perumahan: Plastik, ABS Warna: Abu-abu anthracite (RAL 7016) Tingkat perlindungan: IP44
Instalasi Orientasi dalam ruangan: Apa pun Orientasi luar ruangan: Horizontal Jarak minimum ke bahan yang mudah terbakar: 0,1 m Celah minimum di sekitar kipas dan saluran udara: 0,2 m
Koneksi Koneksi daya: Ekor kabel 1,8 m Koneksi data: Ekor kabel 1,8 m dengan konektor XLR 3-pin
Listrik Daya AC: 100/120/210/230/250 V, 50/60 Hz Sekering utama: 5 AT (pemutus lambat)
Daya dan Arus Khas 100 V, 50 Hz: 220 W, 2,4 A 100 V, 60 Hz: 210 W, 2,2 A 120 V, 60 Hz: 220 W, 1,8 A 208 V, 60 Hz: 200 W, 1,0 A 230 V, 50 Hz: 210 W, 1,0 A 250 V, 50 Hz: 220 W, 0,9 A Pengukuran dilakukan pada tegangan nominal. Pertimbangkan penyimpangan +/- 10%.:
Termal Suhu sekitar maksimum (Ta maks.): 40° C Suhu permukaan maksimum, kondisi stabil, Ta=40° C: 70° C Pendinginan: Sistem pendingin udara paksa tertapis Disipasi panas total (dihitung, +/- 10%): 750 BTU/jam
Persetujuan Keselamatan AS: UL 1598 Keselamatan Kanada: CSA C22.2 No. 250.0-00 Keselamatan UE: EN 60598-2-17 + Corr. A2 EMC UE: EN 55 015, EN 55 103-1, EN 61 547
Item yang Disertakan Lampu Philips CDM-SA/R 150: 97010113
Aksesori Adaptor serat, 350-800 pcs. (interval 50 pcs.) Ø 1mm serat, D= 38mm: 91611034 Adaptor serat, 75-350 pcs. (interval 25 pcs.) Ø 1 mm serat, D= 30 mm: 91611035 Serat cahaya 10 m LF120HL, Ø 12 mm: 91611070 Serat cahaya 20 m LF120HL, Ø 12 mm: 91611071 Serat cahaya 60 m LF120HL, Ø 12 mm: 91611072
Item Terkait Kotak antarmuka USB Martin DABS1™ termasuk kabel: 90758090
Suku Cadang Lampu Philips CDM-SA/R 150: 97010113 Sekering utama 5,0 AT: 05020018 Filter udara: 62400205
Informasi Pemesanan FiberSource CMY 150, 230 V, 50 Hz: 90523000 FiberSource CMY 150, 120 V, 60 Hz: 90523100
