VC-Grid 60
បានបញ្ឈប់

Creative LED Video tile with 60mm pixel pitch

VC-Grid 60
រូបភាពធំជាង

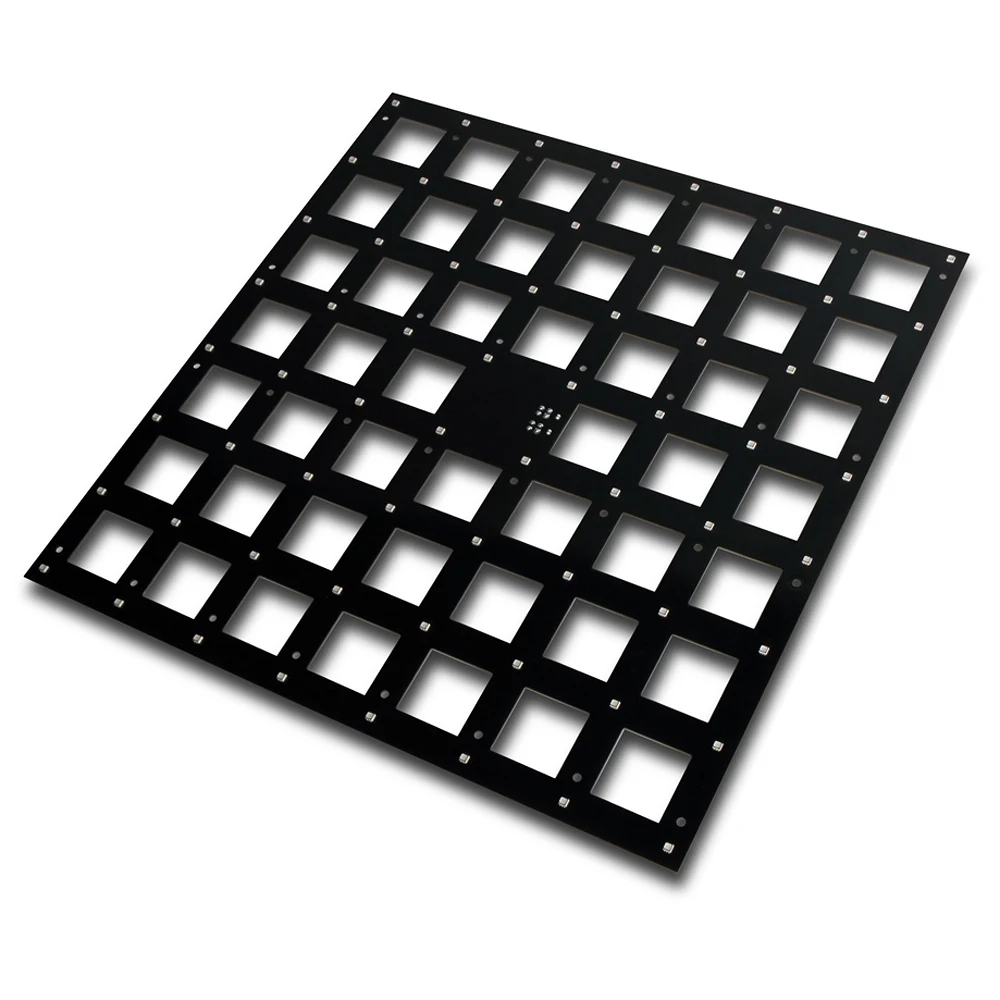

VC-Grid 60 គឺជាម៉ូឌុលវីដេអូ LED ដែលមានទម្ងន់ស្រាលបំផុត ជាមួយចម្ងាយភីកសែល 60 មម។ មានប្រយោជន៍ក្នុងការបង្កើតដំណោះស្រាយវីដេអូ LED តាមតម្រូវការ ដោយមានភាពបត់បែនខាងសិល្បៈអតិបរមា និងតម្រូវការការខិតខំតិចតួចបំផុត ទំហំបង្រួមរបស់ VC-Grid ធ្វើឱ្យវាសមស្របបំផុតសម្រាប់ការរួមបញ្ចូលទៅក្នុងការរចនាឆាក ធាតុឆាក ពិដានច្នៃប្រឌិត កន្លែងទទួលភ្ញៀវ និងច្រើនទៀត។ ដោយប្រើជាមួយ ឬដោយគ្មានឧបករណ៍សាយបំពងពន្លឺខាងមុខ VC-Grid ច្រើនអាចត្រូវបានផ្គុំបញ្ចូលគ្នាតាមវិធីជាច្រើនរាប់មិនអស់ ដើម្បីសេរីភាពក្នុងការរចនាដ៏ឥតកំណត់។ ខ្សែថាមពល/ទិន្នន័យរួមបញ្ចូលគ្នាអនុញ្ញាតឱ្យ VC-Grid ត្រូវបានភ្ជាប់ជាខ្សែសង្វាក់ ដើម្បីភាពងាយស្រួលក្នុងការដំឡើង និងកាត់បន្ថយខ្សែភ្ជាប់។

  • ជួរចម្ងាយភីកសែលទូលំទូលាយ សម្រាប់រាល់ការប្រើប្រាស់
  • ការភ្ជាប់ខ្សែ ការកំណត់ផែនទី និងការកំណត់រចនាសម្ព័ន្ធងាយស្រួល
  • ភ្លឺថ្លា និងបានក្រិតតាមខ្នាតយ៉ាងពេញលេញ សម្រាប់ភាពស៊ីសង្វាក់គ្នាល្អបំផុត

វីដេអូ

























លក្ខណៈពិសេស

  • 60 mm pixel pitch
  • 64/16 individually controllable pixels
  • DMX Control
  • P3 Control with VideoMapping
  • Hybrid DMX + P3 Control (toggle in real-time between DMX, PixelMapping and VideoMapping using P3 Switch channel)
  • 750 nits of brightness
  • 2250 lumen per square meter
  • High-quality 16-bit per color image processing technology
  • Pixel-level brightness and color calibration for optimal image quality and matching between products
  • Intuitive mapping and addressing via P3 System Controller
  • Combined power/data input (single cable for power and data input)
  • Combined power/data thru (to daisy-chain multiple VC-Grids)
  • Supported by integrated power and data processor (P3 PowerPort 1500 or DMX PowerPort 375) and simple cabling system
  • Custom designs available on request (pixel pitch and module dimensions)
  • Compatible with VC-Strip 60

លក្ខណៈពិសេស

  • Physical VC-Grid 8x8 60™:

    Length: 480 mm (18.9 in.) *
    Width: 480 mm (18.9 in.) *
    Height: 15 mm (0.6 in.)
    Weight: 500 g (1.1 lbs.)

     VC-Grid 4x4 60™:

    Length: 240 mm (9.5 in.) *
    Width: 240 mm (9.5 in.) *
    Height: 15 mm (0.6 in.)
    Weight: 123 g (0.3 lbs.)

     *Including 40 mm (1.6 in.) board-to-board gap
    Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller

    Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/48/192 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 195
    P3 Video Processing

    Brightness control
    Gamma correction and control
    Color temperature control
    Color space control
    Calibration processing
    Synchronization
    Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device
    Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer's test conditions.
    Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)

    Pitch (pixel center-to-center): 60.00 mm Total output, calibrated mode: 750 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 2250 lumen per square meter LED Array VC-Grid 60 8x8: 8 x 8 LED Array VC-Grid 60 4x4: 4 x 4

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)
    Construction Base: Black FR4 circuit board Transparency through module (unmasked area): 8x8 models 49%, 4x4 models 53% Protection rating: IP20 RoHS compliant
  • Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Grid™ 8x8 60 modules per daisy-chain: 12 Maximum number of VC-Grid™ 4x4 60 modules per daisy-chain: 45
    Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector
    Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Grid 60 4x4: 6.7 W Maximum power consumption, all LEDs at full intensity, VC-Grid 60 8x8: 25 W
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:

    VC-Grid 60 8x8: 85 BTU/hr
    VC-Grid 60 4x4: 23 BTU/hr
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant
    Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1
    Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com
    Accessories VC-Grid 15/30/60 Mounting Frames, set of 10: P/N 91611560 Input cables:

    Power+Data Adapter XLR4-PCB, 0.25 m (0.9 ft.): P/N 91616035
    Power+Data Adapter XLR5+Power-XLR4, 0.25 m (0.9 ft.): P/N 91616037
    Power+Data Adapter XLR5+XLR4-XLR4, 0.25 m (0.9 ft.): P/N 91616038
    Power+Data Adapter XLR5+Tripi-XLR4, 0.25 m (0.9 ft.): P/N 91616039

     VC-Grid to VC-Grid link cables:

    Power+Data Cable PCB-PCB, 200 mm (7.9 in.): P/N 91616025
    Power+Data Cable PCB-PCB, 400 mm (15.8 in.): P/N 91616026
    Power+Data Cable PCB-PCB, 600 mm (23.7 in.): P/N 91616027
    Power+Data Cable PCB-PCB, 800 mm (31.5 in.): P/N 91616028
    Power+Data Cable PCB-PCB, 1000 mm (39.4 in.): P/N 91616029

     Extension cables:

    Power+Data Cable XLR4-XLR4, 1 m (3.3 ft.): P/N 91616030
    Power+Data Cable XLR4-XLR4, 2.5 m (8.2 ft.): P/N 91616031
    Power+Data Cable XLR4-XLR4, 5 m (16.4 ft.): P/N 91616032
    Power+Data Cable XLR4-XLR4, 10 m (32.8 ft.): P/N 91616033
    Power+Data Cable XLR4-XLR4, 25 m (82.1 ft.): P/N 91616034

     Output/throughput cables:

    Power+Data Adapter PCB-XLR4, 0.25 m (0.9 ft.): P/N 91616036
    Power+Data Adapter XLR4-XLR5, 0.25 m (0.9 ft.): P/N 91616040

     Cable without connectors:

    Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
    Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
    Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017
    Ordering Information VC-Grid™ 8x8 60 RGB: P/N 90357560 (to be ordered in multiples of 1) VC-Grid™ 4x4 60 RGB: P/N 90357570 (to be ordered in multiples of 4)
