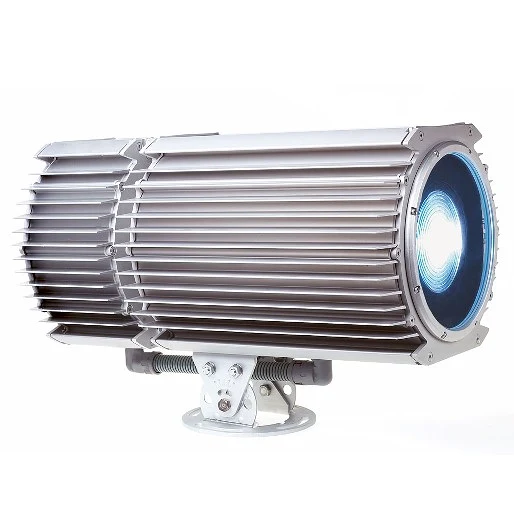

Martin Exterior 600 Compact

더 큰 이미지

외관, 고층 건물, 교량 및 혹독한 환경의 역동적이고 창의적인 조명을 위해 설계된 업계 표준 575W 조명기구입니다

기능

컴팩트한 크기 및 경량 설계
내구성이 뛰어난 방수 IP-65 하우징
장수명 575 W 램프를 사용하는 고효율 광학 시스템
실시간 클록이 내장된 온보드 씬 저장 기능
100만 가지 색상 구현이 가능한 매끄러운 CMY 색상 믹싱
다양한 확산 각도 선택을 위한 교체형 렌즈 옵션

상세 정보

물리적 사양 길이: 576 mm 폭: 375 mm 높이: 421 mm 중량: 42.7 kg

다이나믹 이펙트 컬러 믹싱: CMY 시안: 0 - 100% 마젠타: 0 - 100% 옐로우: 0 - 100% 디머: 0 - 100%

제어 및 프로그래밍 제어 옵션: DMX, 독립형, 동기화(호스트/클라이언트) DMX 채널: 4/5 DMX 어드레스 설정: Windows PC 기반 Martin MUM™ 애플리케이션 독립형 및 호스트/클라이언트 프로그래밍: Windows PC 기반 Martin MUM™ 애플리케이션 독립형 트리거 옵션: 내부 타이머 및/또는 주변 조도 독립형 메모리: 20 씬 데이터 입출력: 3핀 XLR 수 커넥터 및 3핀 XLR 암 커넥터가 있는 1.8 m 케이블 테일 리시버: RS-485

램프 타입: 575 W 메탈 할라이드 소켓: GX 9.5 승인 램프: Philips MSR 575/2, MSD 575, Osram HSR 575/72 제어: 자동 및/또는 원격 온/오프

구조 하우징: 압출 알루미늄 마감: 클리어 아노다이징 장착 브래킷: 6 mm 스테인리스 스틸 전면 유리: 6 mm 반사 방지 코팅 보호 등급: IP65

설치 장착 포인트: 반경 85 mm의 곡선형 10 mm 슬롯 4개 방향: 제한 없음 수평 조준: +/- 25° 수직 조준(스탠드 장착): +/- 40° 가연성 재료까지의 최소 거리: 1 m 조명 표면까지의 최소 거리: 1 m

전기 AC 입력: 전원 플러그 없는 1.8 m 케이블 테일 배선 옵션: 200/230/245 V, 50 Hz; 208/227 V, 60 Hz 커스텀 배선 옵션: 230/277 V, 50/60 Hz

열 최대 주변 온도(Ta max.): 40° C 최대 표면 온도, 정상 상태, Ta=40° C: 80° C 냉각: 대류식

포함 항목 사용자 매뉴얼: 35000082 Philips MSD 575 램프: 97010205

액세서리 66° 디퓨저 렌즈 키트: 91610017 103° 프리즘 렌즈 키트: 91610027 MC-X 컨트롤러, 220 - 245 V, 50 Hz: 90718200 MC-X 컨트롤러, 110 - 120 V, 60 Hz: 90718300 스누트/반도어 키트: 91611029 스누트/반도어 키트 확장: 91611030 영구형 5500 - 4200 K CTC 키트: 91611036

관련 항목 Martin DABS1™ USB 인터페이스 박스(케이블 포함): 90758090

주문 정보 Exterior 600 Compact, 29/43°, 230 V, 50 Hz: 90505200 Exterior 600 Compact, 29/43°, 245 V, 50 Hz: 90505202 Exterior 600 Compact, 29/43°, 208 V, 60 Hz: 90505204

다운로드

Specifications

	버전	언어	크기	업로드됨
Exterior 600 Compact DMX table 버전 1, 업데이트됨: 2018년 5월월	1			2018년 5월월
Exterior 600 Compact, Jem Glaciator, MX 10 Extreme, MAC 550, Mania EFX500, Mania EFX600, Exterior 200- Caractéristiques techniques 버전 B, 업데이트됨: 2018년 5월월	B		71.6KB	2018년 5월월
SP_Exterior600Compact_EN_F 버전 F, 업데이트됨: 2018년 5월월	F		53.8KB	2018년 5월월
SP_Exterior600Compact_EN_E 버전 E, 업데이트됨: 2018년 5월월	E		11.7KB	2018년 5월월
Exterior 600 Compact- DMX chart 버전 1, 업데이트됨: 2020년 10월월	1		21.1KB	2020년 10월월
Exterior 600 Compact, MX 10 Extreme, Wizard Extreme, LightCorder, M¥Flex 12, M¥Flex 15, M¥Flex S- Technische Daten 버전 E, 업데이트됨: 2018년 5월월	E		10.5KB	2018년 5월월

Manuals

	버전	언어	크기	업로드됨
Exterior 600 Compact- Bedienungsanleitung 버전 E, 업데이트됨: 2018년 5월월	E		1.24MB	2018년 5월월
Exterior 600 Compact- Manuel d'utilisation 버전 B, 업데이트됨: 2020년 10월월	B		543KB	2020년 10월월
Exterior 600 Compact - User manual 버전 F, 업데이트됨: 2020년 10월월	F		1.3MB	2020년 10월월

Illustrations

	버전	언어	크기	업로드됨
Barndoors for Exterior Dimensions 버전 A, 업데이트됨: 2018년 5월월	A		78KB	2018년 5월월
Exterior 600 Compact- Dimensions (DXF) 버전 A, 업데이트됨: 2020년 10월월	A		113KB	2020년 10월월
Exterior 600 Compact- Dimensions 버전 A, 업데이트됨: 2020년 10월월	A		67.4KB	2020년 10월월

Compliances

	버전	언어	크기	업로드됨
Exterior 600 Compact, Exterior 200- EU Declaration of Conformity 버전 A, 업데이트됨: 2020년 10월월	A		48.4KB	2020년 10월월
Exterior 600 Compact- ETL Authorization To Mark 버전 B, 업데이트됨: 2020년 10월월	B		56.2KB	2020년 10월월

Parts

	버전	언어	크기	업로드됨
MC-X Controller 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
CTC Kit 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월

Service Notes

	버전	언어	크기	업로드됨
Exterior products - Performing a vacuum test - Tech note 버전 H, 업데이트됨: 2020년 10월월	H		1020KB	2020년 10월월
Marine Grade A4 Stainless Steel Fasteners 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
3D Partsfinder - Opening using Solid Works Composer Player 버전 4, 업데이트됨: 2020년 10월월	4		743KB	2020년 10월월
Torque Specifications Changed 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
MSD 575 Lamp Included 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
CPFC Capacitor Replacement Recommendation 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
Barndoor/Snoot Kit 버전 A, 업데이트됨: 2018년 5월월	A		108KB	2018년 5월월
5500-4200K Color Tempterature Correction kit 버전 A, 업데이트됨: 2018년 5월월	A		164KB	2018년 5월월

Hints and Tips

	버전	언어	크기	업로드됨
IP Ratings Explained 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
HSD 575 Incompatible with Magnetic Ballast Fixtures 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Electrical safety test equipment 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
Discharge Lighting Shutdown Guidelines 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Mains Cable Information 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Serial Upload Compatibility Issues 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Safe Mode Set as Factory Default 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
OSRAM HSD 575 Approved for Use 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Avoiding Front Glass Breakage 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Avoiding damage from sunlight and other light sources 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
Improved HSD 575/72 버전 A, 업데이트됨: 2020년 10월월	A		43.4KB	2020년 10월월
