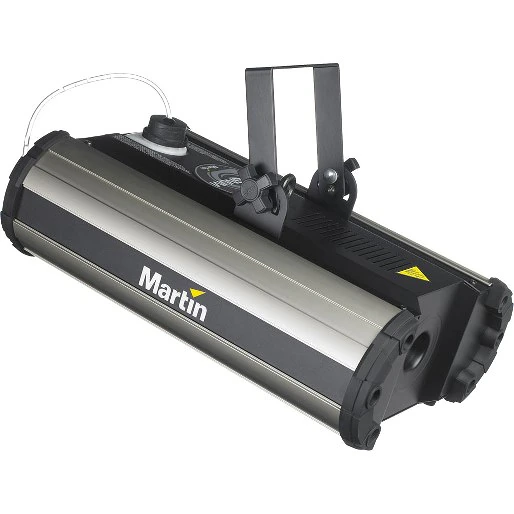

Martin Magnum 1500

더 큰 이미지

Magnum 1500은 클래식한 디자인의 인상적일 만큼 강력한 포그 제너레이터로, 세련되고 견고한 컴팩트 케이싱에 탑재되어 있습니다.

기능

옵션 DMX 인터페이스 모듈이 포함된 DMX
타이머 및 출력 레벨 원격 제어
바닥 설치 또는 트러스 마운팅
연속 출력
550 m³/min 포그 출력
1200 W 열교환기
7분 예열 시간
2.3리터 유체 용량
다양한 애플리케이션을 위한 다양한 유체 옵션

상세 정보

물리적 사양 길이: 445 mm 너비: 305 mm 높이: 178 mm 건조 중량: 11.1 kg

성능 최대 포그 출력(약): 분당 550 m³ 최대 출력 시 최대 작동 시간(약): 80분 작동 시간: 연속, 자동 레벨 조정 예열 시간(약): 7분

제어 및 프로그래밍 제어 옵션: 리모컨(제공), 옵션 DMX 인터페이스 모듈을 통한 DMX 리모컨 기능: 즉시 또는 타이머 제어 방식의 가변 출력

플루이드 시스템 플루이드 펌프: 왕복 피스톤, 고압 내장 플루이드 용량: 2.3 l 최대 출력 시 플루이드 소비량: 분당 80 ml

설치 설치 방향: 바닥 설치 또는 플라잉 키트

연결 리모컨: RJ-45 DMX(옵션 DMX 인터페이스 사용 시): 3핀 락킹 XLR PC/업로더: 시리얼 포트 전원 케이블 입력: IEC 커넥터(230 V 모델), 직접 배선(110 V 모델), 케이블 제공

전기 규격 AC 전원 (EU 모델): 220-240 V 정격, 50 Hz AC 전원 (US 모델): 110-120 V 정격, 60 Hz 메인 퓨즈 (220-240 V 전원): 6.3 AT (지연형) 메인 퓨즈 (110-120 V 전원): 10 AT (지연형)

일반 소비 전력 및 전류 US 모델: 110 V, 60 Hz: 880 W, 8.0 A 115 V, 60 Hz: 960 W, 8.4 A 120 V, 60 Hz: 1040 W, 8.7 A EU 모델: 220 V, 50 Hz: 1140 W, 5.3 A 230 V, 50 Hz: 1240 W, 5.5 A 240 V, 50 Hz: 1350 W, 5.7 A 측정값은 정격 전압 기준입니다. +/- 10% 편차를 감안하십시오.:

열 특성 최대 주변 온도 (Ta max.): 40° C 외부 표면 온도, 정상 상태: 50° C 최대 노즐 온도: 200° C

인증 EU 안전 규격: EN 50 081-1, EN 50 082-1 EU 안전 규격: EN 60 335-1 (1995) US 안전 규격: UL Std. 60335-1

ETL US ONLY

기본 포함 품목 사용자 매뉴얼: 35000160 5 m 케이블 및 RJ-45 커넥터 포함 리모컨: 92765028 컨테이너 2.3 l: 34300534 3 m 전원 케이블, IEC, 플러그 미포함: xxxx 안전 아이볼트(사전 장착): xxxx

액세서리 Regular DJ 포그 액체: Pro Smoke Super (ZR Mix) 포그 액체: Magnum 1500 DMX 인터페이스 모듈: 91612000 G-클램프: 91602003 하프 커플러 클램프: 91602005 DMX 터미네이션 플러그, 3핀 XLR 수: 91613017 덕팅 키트(어댑터 및 5 m 4인치(104mm) 덕팅 포함): 92625008

주문 정보 Magnum 1500, 110 V, 60 Hz US 모델: 91120100 Magnum 1500, 230 V, 50 Hz EU 모델: 91120000
