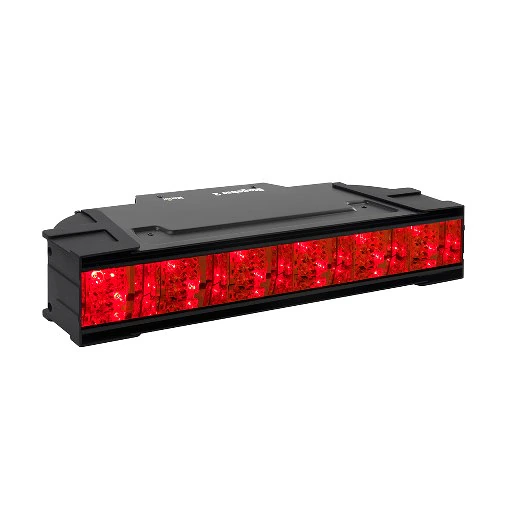

Martin Stagebar 2

더 큰 이미지

Stagebar 54보다 2배의 루멘 출력과 10배의 강도를 갖춘 Stagebar 2는 매우 우수한 성능의 LED 픽셀 바 및 워시 조명기입니다. 이러한 뛰어난 성능은 최신 LED 기술과 고급 렌즈 설계를 결합하여 구현됩니다. Stagebar 2는 RGBAW 컬러 믹싱 시스템으로 광범위한 색상을 제공하며, 이미지 및 영상 표시 또는 표면과 무대의 투광 조명에 유용합니다.

기능

뛰어난 색상 표현을 위한 RGBAW 컬러 믹싱 시스템
공장 컬러 캘리브레이션
피트당 3,000lm 이상(미터당 약 10,000lm)
고급 렌즈 설계로 초고강도 및 더욱 타이트한 빔 구현
카메라 촬영 시 미려한 연출을 구현하는 오팔 디퓨저 렌즈
저소음 작동
전원이 없는 현장 외 환경에서도 설정이 가능한 배터리 구동 제어 메뉴
데이지 체인 전원 및 데이터

상세 정보

Physical Length: 420 mm, Stagebar 2 S Length: 630 mm, Stagebar 2 L Width: 190 mm Height: 105 mm Weight: 5.5 kg without bracket, Stagebar 2 S Weight: 7.3 kg without bracket, Stagebar 2 L

Dynamic Effects Color mixing: RGBAW Red: 0 - 100% Green: 0 - 100% Blue: 0 - 100% Amber: 0 - 100% White: 0 - 100%

Control and Programming Color control modes: RGBAW, RGB, HSI, HSIC DMX channels: 3 - 30 Grouped pixel control options: 6 x 1 (individual), 3 x 2, 2 x 3 or 1 x 6 (all as one group) pixels DMX address setting: Manual, auto addressing and auto address copy Fixture setup: Onboard control panel with display Display: Battery-powered backlit LCD, 2 x 16 characters 16-bit control (internal): RGBAW, RGB, HSI, HSIC Protocol: USITT DMX512-A Receiver: RS-485 Firmware update: Serial upload via DMX link

Photometric Data Light source: Cree XP-E high power emitters Total LED power per bar: 150 W Even pitch across adjacent fixtures: Horizontal/vertical (Stagebar 2 L), horizontal (Stagebar 2 S) Total output (max.): 3650 lm LED refresh rate: 400 Hz

Construction Color: Black Housing: Steel and aluminum Finish: Electrostatic powder-coated Protection rating: IP20

Installation Mounting points: Adjustable mounting bracket, 1/4-turn locks, four M6 threaded holes Orientation: Any

Connections Power in/out: Neutrik PowerCon Data in/out: 5-pin locking XLR

Electrical AC power: 100-240 V nominal, 50/60 Hz Power supply unit: Integrated, auto-sensing multi-voltage Power output fuse: 15 AT (slow blow) Main fuse: 4 AT (slow blow)

Typical Power and Current 100 V, 50 Hz: 238 W. 2.5 A, PF 0.998 100 V, 60 Hz: 240 W, 2.5 A, PF 0.998 110 V, 60 Hz: 237 W, 2.3 A, PF 0.997 120 V, 60 Hz: 233 W, 2.1 A, PF 0.996 208 V, 60 Hz: 228 W, 1.2 A, PF 0.986 220 V, 50 Hz: 227 W, 1.1 A, PF 0.986 220 V, 60 Hz: 244 W, 1.3 A, PF 0.984 230 V, 50 Hz: 225 W, 1.1 A, PF 0.986 240 V, 50 Hz: 224 W, 1.0 A, PF 0.984 Figures apply to both S and L models with all LEDs at max. intensity. Measurements made at nominal voltage. Allow for a deviation of +/- 10%.:

Thermal Cooling: Filtered forced air (temperature-regulated, low noise) Maximum ambient temperature (Ta max.): 40° C Minimum ambient temperature (Ta min.): 5° C Maximum surface temperature, steady state, Ta=40° C: 90° C Total heat dissipation (calculated, +/- 10%): 860 BTU/hr.

Licensing Available under license from Color Kinetics Incorporated:

Approvals EU safety: EN 60598-2-17 (EN 60598-1), EN 62471 EU EMC: EN 55 015, EN 55 103-1, EN 55 103-2 US safety: ANSI/UL 1573 Canadian safety: CAN/CSA E598-2-17 (CAN/CSA E60598-1)

Included Items Opal front cover: Narrow diffuser filter: Omega clamp attachment bracket with quarter-turn fasteners: 91602001 User manual: 35000250

Accessories Power cable, 12 AWG, SJT, with Neutrik PowerCon NAC3FCA input connector, 3 m: 11541503 Neutrik PowerCon NAC3FCA power input connector, cable mount, blue: 05342804 Neutrik PowerCon NAC3FCB power output connector, cable mount, light grey: 05342805 Set of 4 Narrow diffuser filters, Stagebar 2 S: 91614035 Set of 4 Medium diffuser filters, Stagebar 2 S: 91614036 Set of 4 Narrow diffuser filters, Stagebar 2 L: 91614037 Set of 4 Medium diffuser filters, Stagebar 2 L: 91614038 Adjustable floorstand/mounting bracket: 71606007

Related Items Martin USB Duo™ DMX Interface Box: 90703010 Martin DMX 5.3 Splitter™: 90758140 Martin RDM 5.5 Splitter™: 90758150

Spare Parts Opal front cover, Stagebar 2 S: 41704080 Opal front cover, Stagebar 2 L: 41704060 Lens array with magnetic mounting: 41350049 4 AT main fuse: 05020016

Ordering Information Stagebar 2™ S, RGBAW: 90352070 Stagebar 2™ L, RGBAW: 90352090

다운로드

Manuals

	버전	언어	크기	업로드됨
Stagebar 2- User Manual 버전 B, 업데이트됨: 2020년 7월월	B		632KB	2020년 7월월
Stagebar 2 - User manual 버전 B, 업데이트됨: 2020년 7월월	B		504KB	2020년 7월월
Stagebar 2- Bedienungsanleitung 버전 B, 업데이트됨: 2020년 7월월	B		619KB	2020년 7월월

Illustrations

	버전	언어	크기	업로드됨
Stagebar 2 L+S Dimensions Drawing PDF 2D 버전 A, 업데이트됨: 2018년 5월월	A		453KB	2018년 5월월
Stagebar 2S 3D Symbol 버전 A, 업데이트됨: 2018년 5월월	A		1.95MB	2018년 5월월
Stagebar 2L 3D symbol 버전 A, 업데이트됨: 2018년 5월월	A		1.92MB	2018년 5월월

Compliances

	버전	언어	크기	업로드됨
Stagebar 2- EU Declaration of Conformity 버전 A, 업데이트됨: 2018년 5월월	A		370KB	2018년 5월월
ETL Listing Verification 버전 C, 업데이트됨: 2020년 10월월	C		336KB	2020년 10월월
