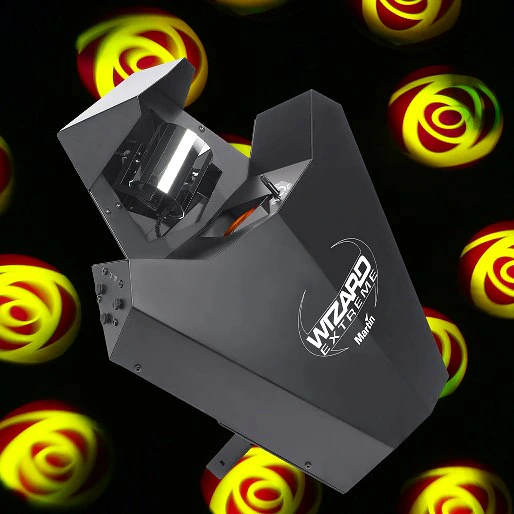

Martin Wizard Extreme

물리적 사양 길이: 552 mm 너비: 516 mm 높이: 208 mm 무게: 14.5 kg

동적 이펙트 모터 구동 회전 포물면 미러 디시: 컬러 휠: 8가지 컬러 + 오픈, 풀 및 스플릿 컬러 선택, 트윙클 및 셰이크 이펙트 컬러/고보 휠: 12개 고보 + 오픈, 스텝 스크롤에서 풀 포지션 또는 연속 회전, 셰이크 이펙트 디머: 0 - 100% 셔터: 0 - 100% 연속 디밍, 가변 & 랜덤 스트로브 & 펄스 이펙트, 즉시 오픈 & 블랙아웃 모터 구동 미러 드럼: 180° 팬(회전) 및 360° 틸트(연속 회전)

제어 및 프로그래밍 제어 옵션: DMX, 스탠드얼론, 동기화(호스트/클라이언트) DMX 채널: 1/8/11 DMX로 선택 가능한 매크로 프로그램: 12 스탠드얼론 트리거 옵션: 뮤직 트리그, 오토 트리그(DIP 스위치 또는 DMX를 통해 선택 가능) DMX 주소 설정: DIP 스위치 스탠드얼론 프로그래밍: DIP 스위치 프로토콜: USITT DMX512/1990 수신기: RS-485 펌웨어 업데이트: DMX 링크를 통한 시리얼 업로드

램프 타입: 250 W 방전식 표준 장착: Osram HSD 250/80 색온도: 8000 K 평균 수명: 3000시간 소켓: G5.3 승인된 대체 램프: Philips MSD 250/2, Osram HSD 250/60, Philips MSD 200

광학 수동 포커스: 2 m - 20 m

구조 하우징: 스틸 및 알루미늄 컬러: 블랙 보호 등급: IP20

설치 마운팅 포인트: 조절식 브래킷, 플로어 스탠드(액세서리) 멀티-커플러 브래킷(액세서리) 방향: 임의

커넥션 AC 전원 입력: 3핀 IEC 수 소켓 DMX 데이터 입/출력: 3핀 잠금식 XLR

전기 AC 전원: 사용자 재구성 가능 100-130/200-240 V 공칭, 50/60 Hz(미국 모델) 220-240 V 공칭, 50 Hz(EU 모델) 메인 퓨즈: 6.3 AT(미국 모델). 3.15 AT(EU 모델)

일반 전력 및 전류 100 V, 50 Hz: 320 W, 3.8 A 100 V, 60 Hz: 310 W, 3.4 A 120 V, 60 Hz: 310 W, 2.7 A 230 V, 50 Hz: 320 W, 1.5 A 250 V, 50 Hz: 310 W, 1.4 A 공칭 전압에서 측정. +/- 10%의 편차를 허용합니다.:

열 냉각: 강제 공기식 최대 주변 온도(Ta max.): 40° C 최대 표면 온도, 정상 상태, Ta=40° C: 80° C 총 열 방산(계산, 110 V, 60 Hz / 230 V, 50 Hz에서 +/- 10%): 1060 / 1090 BTU/hr.

승인 EU 안전: EN 60598-2-17 EU EMC: EN 55103-1, EN 55103-2 미국 안전: ANSI/UL 1573 캐나다 안전: CSA C22.2 No. 166

포함 항목 Osram HSD 250/80 램프: 97010116 마운팅 브래킷: 5 m 데이터 케이블, 3핀 XLR: 11820008 2 m 미국 전원 케이블, 3 x 18 AWG, UL 승인 미국 전원 플러그 포함(미국 모델): 11501501 3 m EU 전원 케이블, 3 x 1 mm², IEC, Schuko 메인 플러그(EU 모델): 11501017 3 m EU 전원 케이블, 3 x 1 mm², IEC, 메인 플러그 없음(EU 모델): 11501013 사용자 매뉴얼: 35000155

액세서리

다운로드

Specifications

	버전	언어	크기	업로드됨
MAC 600 E NT, Imager Series, Mania SCX500, Wizard Extreme, MAC 700 Wash, Exterior 200, MAC 700 Profile, Wireless DMX 512 Standard, Wireless DMX 512 Pro Diversity, Imager 04- Technische Daten 버전 C, 업데이트됨: 2018년 5월월	C		433KB	2018년 5월월
Wizard Extreme- Technische Daten 버전 E, 업데이트됨: 2018년 5월월	E		14.1KB	2018년 5월월
Xciter, Ether2DMX Router, Wizard Extreme, FiberSource CMY150- Technische Daten 버전 D, 업데이트됨: 2020년 11월월	D		7.39KB	2020년 11월월
Exterior 600 Compact, MX 10 Extreme, Wizard Extreme, LightCorder, M¥Flex 12, M¥Flex 15, M¥Flex S- Technische Daten 버전 E, 업데이트됨: 2018년 5월월	E		10.5KB	2018년 5월월
SP_WizardExtreme_EN_B 버전 B, 업데이트됨: 2020년 10월월	B		84.7KB	2020년 10월월
SP_WizardExtreme_EN_C 버전 C, 업데이트됨: 2020년 10월월	C		83.8KB	2020년 10월월
SP_WizardExtreme_EN_D 버전 D, 업데이트됨: 2020년 10월월	D		63.2KB	2020년 10월월
Wizard Extreme- Caractéristiques 버전 C, 업데이트됨: 2020년 10월월	C		22.5KB	2020년 10월월

Manuals

	버전	언어	크기	업로드됨
Wizard Extreme- User Manual 버전 C, 업데이트됨: 2018년 5월월	C		1MB	2018년 5월월
Wizard Extreme - User manual 버전 F, 업데이트됨: 2020년 6월월	F		679KB	2020년 6월월
Wizard Extreme- Bedienungsanleitung 버전 F, 업데이트됨: 2018년 5월월	F		997KB	2018년 5월월

Compliances

	버전	언어	크기	업로드됨
Wizard, Wizard Extreme- ETL Authorization To Mark 버전 B, 업데이트됨: 2018년 5월월	B		201KB	2018년 5월월
Wizard, Wizard Extreme, MAC 700 Wash, MAC 700 Profile, MAC TW1, Acrobat, Punisher X250- EU Declaration of Conformity 버전 B, 업데이트됨: 2020년 10월월	B		62.6KB	2020년 10월월

Service Notes

	버전	언어	크기	업로드됨
Wizard, Wizard Extreme- PFC Capacitor Replacement 버전 A, 업데이트됨: 2018년 5월월	A		655KB	2018년 5월월
3000 Hours from Philips MSD 250/2 버전 A, 업데이트됨: 2018년 5월월	A		43.4KB	2018년 5월월
CPFC Capacitor Replacement Recommendation 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
RoboColor III, Wizard, Wizard Extreme, Mania EFX700, Exterior 200, FiberSource CMY150, RoboColor Pro 400- PFC Capacitor Replacement 버전 A, 업데이트됨: 2018년 5월월	A		568KB	2018년 5월월
Fuse Change 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월

Hints and Tips

	버전	언어	크기	업로드됨
Discharge Lighting Shutdown Guidelines 버전 A, 업데이트됨: 2018년 5월월	A			2018년 5월월
Electrical safety test equipment 버전 B, 업데이트됨: 2018년 5월월	B			2018년 5월월
