Exterior Linear CTC Cove
Wycofany

Oświetlenie cove o kontrolowanej temperaturze barwu, odporności na warunki zewnętrzne

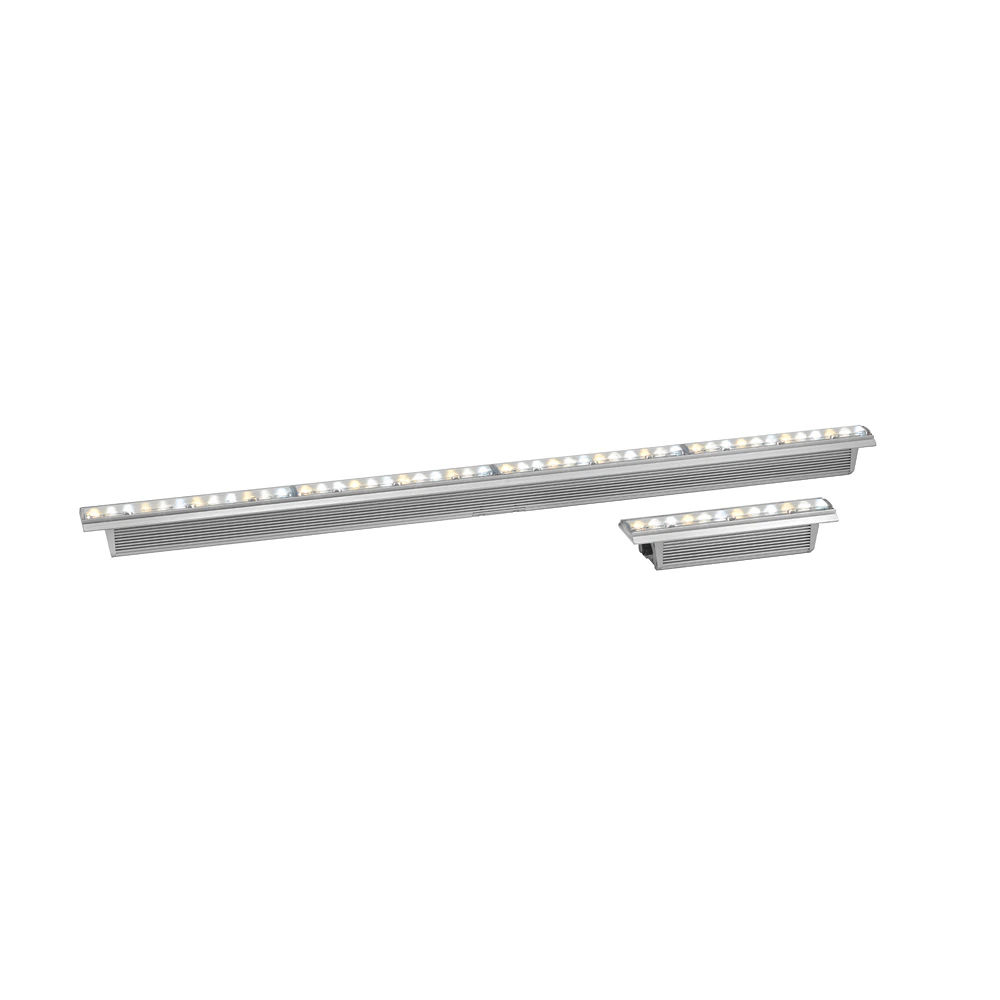

Exterior Linear CTC Cove
Większe obrazy

Dostępna ograniczona ilość – proszę skontaktować się z dystrybutorem w celu uzyskania informacji

Seria Exterior™ Linears to zestawienie LED-owych urządzeń zmieniających kolor światła w solidnej obudowie odpornej na warunki atmosferyczne. Urządzenia Exterior Linear zapewniają wysoką moc światła i dostępne są w wersjach do oświetlenia pośredniego i padającego.

Exterior™ Linear 1220 Cove CTC i Exterior™ Linear 320 Cove CTC oferują precyzyjną kontrolę temperatury barwu od 2700K do 6500K oraz równomierny rozkład światła przy kącie wiązki 120°, odpowiednie do szerokiego zakresu zastosowań oświetlenia pośredniego, takich jak oświetlenie pośrednie w sufitach, dekoracyjne oświetlenie ścian i inne konstrukcje.

Urządzenia Exterior Linear są sterowane poprzez DMX, łatwe do instalacji dzięki wbudowanemu uniwersalnemu zasilaczowi i łączone w łańcuch za pomocą złącza kombinowanego mocy i danych.

Dowiedz się więcej o weryfikacji produktów i niezawodności

  • Liniowe urządzenie LED z precyzyjną kontrolą temperatury barwu
  • Solidne urządzenie odporne na warunki atmosferyczne dostępne w dwóch długościach
  • Łatwa instalacja ze zintegrowanym zasilaczem

  • Łatwa infrastruktura

    Hybrydowy złącze umożliwia łatwe i bezpieczne połączenie typu end-to-end lub za pomocą kabla przedłużającego. Wbudowany zasilacz pozwala na długie ciągi urządzeń do 100 stóp przy 230V

  • Elastyczna instalacja

    Zawiasowany uchwyt montażowy umożliwia elastyczną instalację

  • Zaawansowana kontrola

    Inteligentne narzędzie magnetyczne umożliwia dostęp do lokalnych informacji o stanie urządzenia. Exterior Linear wyposażony jest również w funkcję Remote Device Management (RDM) do zdalnych ustawień i diagnostyki.

  • Kontrola Temperatury Barwu

    Diody LED o kolorze zimnym, neutralnym i ciepłym umożliwiają precyzyjną kontrolę temperatury barwu w zakresie od 2700 K do 6500 K

featured content

Łatwa infrastruktura

Hybrydowy złącze umożliwia łatwe i bezpieczne połączenie typu end-to-end lub za pomocą kabla przedłużającego. Wbudowany zasilacz pozwala na długie ciągi urządzeń do 100 stóp przy 230V

featured content

Elastyczna instalacja

Zawiasowany uchwyt montażowy umożliwia elastyczną instalację

featured content

Zaawansowana kontrola

Inteligentne narzędzie magnetyczne umożliwia dostęp do lokalnych informacji o stanie urządzenia. Exterior Linear wyposażony jest również w funkcję Remote Device Management (RDM) do zdalnych ustawień i diagnostyki.

featured content

Kontrola Temperatury Barwu

Diody LED o kolorze zimnym, neutralnym i ciepłym umożliwiają precyzyjną kontrolę temperatury barwu w zakresie od 2700 K do 6500 K

Filmy





Funkcje

  • Szeroka dystrybucja i równomierna biel dynamiczna.
  • Bardzo niskie zużycie energii (maksymalnie 20 W/ft).
  • Nie wymagane dodatkowe pudełka sterujące – połączenie bezpośrednie z napięciem sieciowym i DMX.
  • Wewnętrzna zasilanie i sterowanie (DMX, RDM i magnetyczne narzędzie).
  • Wyjątkowo wytrzymała obudowa IP66.
  • Kontrola intensywności 0–100%.

Specyfikacje

  • Physical 320 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.6 kg (3.6 lbs.)

     1220 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.4 kg (14.2 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color temperature control: 2700 K - 6500 K
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: 3 W Cree XP-E2 LEDs Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 120° Binning: Tight color and flux binning *Figure obtained under test conditions
    Photometric Data Exterior Linear 320 series Cove:

    Total luminous output: 846 lumens
    Warm white output: 299 lumens
    Cold white output: 491 lumens

     Exterior Linear 1220 series Cove:

    Total luminous output: 3384 lumens
    Warm white output: 1196 lumens
    Cold white output: 1964 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100 -277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 0.3 A, 1220 models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 42 lm/W LWR*: 564 lm/kg (235 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Ordering Information Exterior Linear 320 CTC Cove: P/N 90356977 Exterior Linear 1220 CTC Cove: P/N 90356978
