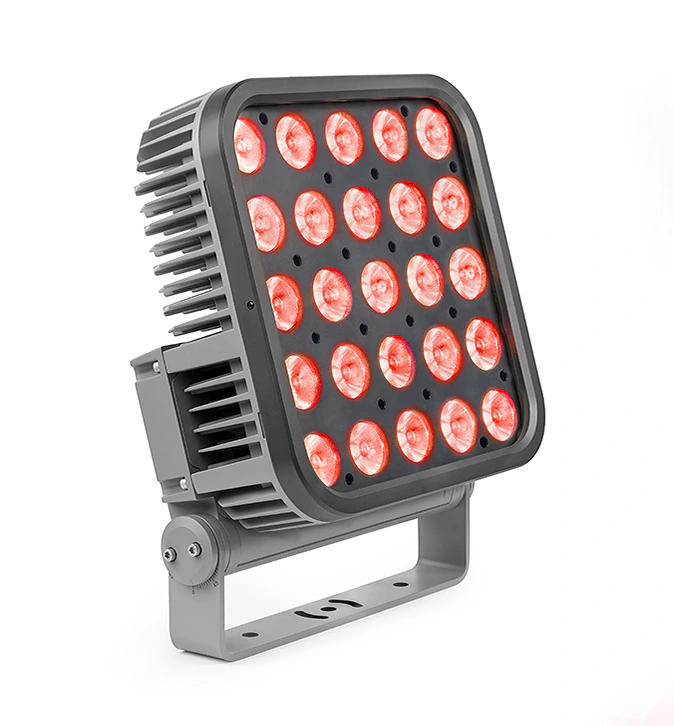

Exterior Wash Pro XL QUAD

Inteligentny reflektor QUAD do mycia kolorami z kontrolą kreatywną, odporny na warunki zewnętrzne

Exterior Wash Pro XL QUAD
Większe obrazy

Zaprojektowany do pracy w trudnych warunkach i dla twórczych zastosowań, Exterior Wash Pro XL QUAD oferuje logiczne, przyjazne użytkownikowi i wszechstronne rozwiązanie oświetleniowe do oświetlania dużych struktur i elewacji budynków. Wyposażony w zewnętrzne mikrosoczewki i opcjonalny czapek, ten reflektor zapewnia konfigurowalne sterowanie wiązką światła. Exterior Wash Pro XL QUAD cechuje się niezrównaną wydajnością kolorystyczną. Fabryczna kalibracja barw gwarantuje doskonałą spójność kolorów i zapewnia dedykowany kanał kontroli temperatury barwowej w zakresie od 1000K do 12 500K, precyzyjnie śledzący krzywą czarnego ciała. Zintegrowana technologia wzmocnienia koloru, łącząca inteligentny stosunek pojemności LED do pojemności zasilacza, daje nasycone i mieszane kolory do trzech razy jaśniejsze niż w modelach poprzednich. Zaprojektowany do trwałych instalacji na zewnątrz i objęty 5-letnią gwarancją, ten reflektor spełnia rygorystyczne normy środowiskowe.

  • Atrakcyjny Design w Spójnej Linii Produktów

    Wybieraj spośród czterech rozmiarów i pakietów jasności, które spełniają wymagania różnych instalacji i budżetów. Ciesz się kompaktowym, lekkim designem z zintegrowaną opcją osłony snoot dla większej wszechstronności.

  • Precyzyjna kontrola wiązki

    Osiągnij precyzyjną kontrolę światła i wysoką intensywność, minimalizując światło rozproszone w zastosowaniach długodystansowych, dzięki wąskiemu kątowi wiązki.

  • Niezrównana reprodukcja barw

    Estetycznie atrakcyjny wygląd z bezstratnym mieszaniem kolorów oraz wzmocnieniem barw zapewniającym do 3-krotnie jaśniejsze nasycone i mieszane kolory.

  • Zaawansowana Kontrola Koloru

    Obejmuje dedykowany kanał kontroli z wybieralną przez użytkownika domyślną temperaturą barwy od ciepłej 2000K do zimnej temperatury 10 000 Kelwinów, zgodnie z krzywą czarnego ciała.

  • Inteligentna kontrola

    Łatwa diagnostyka lokalna i ustawianie ostrości za pomocą zintegrowanego czujnika magnetycznego. Łatwa konfiguracja i programowanie niezależne za pośrednictwem Martin Companion.

featured content

Atrakcyjny Design w Spójnej Linii Produktów

Wybieraj spośród czterech rozmiarów i pakietów jasności, które spełniają wymagania różnych instalacji i budżetów. Ciesz się kompaktowym, lekkim designem z zintegrowaną opcją osłony snoot dla większej wszechstronności.

featured content

Precyzyjna kontrola wiązki

Osiągnij precyzyjną kontrolę światła i wysoką intensywność, minimalizując światło rozproszone w zastosowaniach długodystansowych, dzięki wąskiemu kątowi wiązki.

featured content

Niezrównana reprodukcja barw

Estetycznie atrakcyjny wygląd z bezstratnym mieszaniem kolorów oraz wzmocnieniem barw zapewniającym do 3-krotnie jaśniejsze nasycone i mieszane kolory.

featured content

Zaawansowana Kontrola Koloru

Obejmuje dedykowany kanał kontroli z wybieralną przez użytkownika domyślną temperaturą barwy od ciepłej 2000K do zimnej temperatury 10 000 Kelwinów, zgodnie z krzywą czarnego ciała.

featured content

Inteligentna kontrola

Łatwa diagnostyka lokalna i ustawianie ostrości za pomocą zintegrowanego czujnika magnetycznego. Łatwa konfiguracja i programowanie niezależne za pośrednictwem Martin Companion.

Filmy





Funkcje

  • Rodzina Logic w czterech rozmiarach i pakietach luminacyjnych (S, M, L, XL)
  • Kompaktowy i smukły design
  • Doskonała spójność barw dzięki kalibracji fabrycznej
  • Wzmocnienie barwy dla jasnych, nasyconych i mieszanych kolorów
  • Dedykowany kanał kontroli temperatury barwy
  • Wąski kąt wiązki dzięki zasilającym diodom LED RGBW
  • Opcjonalna osłona snoot
  • Zewnętrznie zamontowane mikrosoczewki dyfuzujące
  • Kontrola RDM i DMX
  • Diagnostyka lokalna i ustawianie ostrości za pośrednictwem czujnika magnetycznego
  • Kable zasilające i DMX IN/OUT wstępnie zamontowane
  • Opcjonalne hybrydowe rozwiązanie kablowe IN/OUT do łatwego łańcucha szeregowego
  • W pełni uszczelniona obudowa (IP66, IK08 i ocena korozji C-5)
  • Wysłane w opakowaniu kartonowym certyfikowanym FSC
  • Gwarancja na 5 lat

Specyfikacje

  • Physical Length: 175 mm (6.89 inch.) Width: 351 mm (13.82 in.) Height: 438 mm (11.93 in.) Weight: 17.7 kg (39.0 lbs)
    Dynamic Effects Strobe: Regular and random strobe (in extended mode) Intensity: 0 - 100 % continuous dimming Color mixing: RGB + CTC (Color Temperature Control) Color temperature control: 1000 K - 12500K in 50K steps
    Control and Programming Control systems: DMX, RDM User interface: Magnetic sensor for local diagnostics and focusing Stand-alone control: Up to 20 scenes with individual fade/hold times Control resolution: 8-bit DMX control of each color Dimmer Resolution: 16-bit DMX control of intensity DMX channels: 6/3/7/4 (Standard/Basic/Extended/Raw) DMX compliance: USITT DMX512/1990 RDM compliance: ANSI/ESTA E1.20 DMX/RDM Transceiver: Galvanic-isolated RS-485 Firmware update: Serial upload via DMX link
    Optics

    Light source: 25 x RGBW LEDs
    Total LED power: 1000 W (25 x 40 W)
    Minimum LED lifetime: 100 000 hours (to > 70% luminous output)*
    LED manufacturer: Osram
    Binning: Tight color and flux binning
    Calibration: Full Gamut Color Calibration (1 step MacAdam ellipse)
    *Figure obtained under manufacturer's test conditions at Ta = 25° C.

    Beam Angle Options Native beam angle: 8° Narrow micro lens: 10° Medium micro lens: 16° Wide micro lens: 30° Very Wide micro lens: 54° Asymmetric micro lens: 9° x 56°
    Photometric Data CRI (Color Rendering Index) : > 70 CCT: 1000K - 12500K (Default 4000K)
    LUMINOUS OUTPUT* 2400K: 5900 lm 4000K: 7500 lm 6500K: 10400 lm Full Output: 10400 lm Red: 3260 lm Green: 6680 lm Blue: 2830 lm
    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25 °C ambient.
    Construction Housing: Cast Aluminum Color: Traffic grey RAL 7042 - other colors available on request Surface treatment: Anodized and electrostatic powder-coated Protection rating: IP66 Effective Projected Area (EPA): 0.149 m² / 0.180m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
  • Installation Mounting: Adjustable bracket Orientation: Any Minimum distance to illuminated surfaces: 0.4 m (1.3 ft.)
    Connections Power connection: 2 m (6.5 ft.) cable tail open ended Power input cable type, EU models: H07RN-F 3G 1.0 mm², 450/750V, VDE Power input cable type, US models: PVC SJTW 3 x 1.31 mm² (16AWG) 105° C 300 V VW-1 Data connection: 2 m (6.5 ft.) open ended 6-conductor combined input + output cable tail
    Hybrid power/data cables (in & thru) 8-pin custom connectors available on request
    Electrical AC power: 100 - 240 / 277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Typical half-cycle RMS inrush current: 14 A Surge protection: 4 KV Max earth leakage: 0.5 mA Power factor: 0.99 @110 V / 120 V, 0.96 @208 V / 230V, 0.90 @277 V Max current draw: 2.50 A @100 V, 2.1 A @120 V, 1.1 A @230 V, 0.90 A @ 277 V
    Power Consumption Maximum Power Consumption: 250 W (reduced mode 200W)* Idle: 4.0 W*
    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity
    Thermal Cooling: Convection Maximum ambient temperature: 45° C (113° F)* Minimum ambient temperature: -30° C (-22° F)** Total heat dissipation (calculated, +/- 10%): 853 BTU/hr *Above this temperature, the fixture regulates output to protect from overheating.
    **Power must be maintained below -20° C (-4° F)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer box Efficacy (max output): 42 lm/W LWR*: 588 lm/kg (267 lm/lb)*
    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Canadian EMC: ICES 003(B), ICES 005(B) Australia/NZ: RCM United Kingdom: UKCA India: BIS IS 10322(Part5/section5) Korea: KS C 9832, KS C 9835
    Ordering Information - Fixtures Exterior Wash Pro XL QUAD, EU, white: P/N MAR-90590104 Exterior Wash Pro XL QUAD, EU, grey: P/N MAR-90590004 Exterior Wash Pro XL QUAD, US, grey: P/N MAR-90590008
    Ordering Information - Accessories Micro Lens Pro XL - Narrow: P/N MAR-90590041 Micro Lens Pro XL - Medium: P/N MAR-90590042 Micro Lens Pro XL - Wide: P/N MAR-90590043 Micro Lens Pro XL - Very Wide: P/N MAR-90590044 Micro Lens Pro XL - Asymmetric: P/N MAR-90590045 Baffle Snoot Pro XL QUAD: P/N MAR-90590020 Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020 Attachment plate for safety wire: P/N MAR-90590050 Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022 Exterior Multitool: P/N MAR-90590025 Junction Box Power DMX to PD: P/N MAR-91700019
