MAC III Profile
Descontinuado

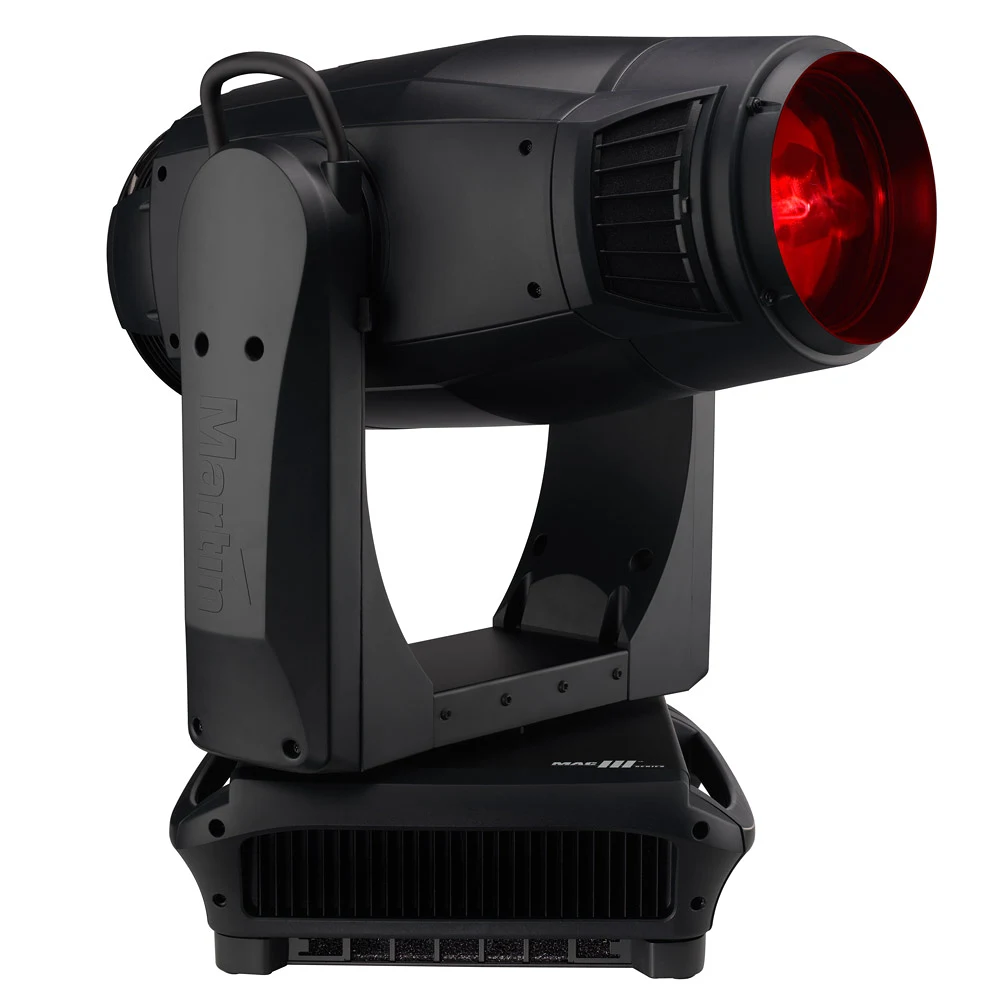

MAC III Profile
Imagens Grandes

O MAC III Profile oferece um equilíbrio perfeito entre uma lista de recursos superior e desempenho máximo. Este perfil de alta potência combina tecnologia avançada de lâmpada de 1500 watts com eficiência óptica excelente, design inovador e excelente manuseio para levar o desempenho do moving head a um nível superior.

  • Lâmpada de arco curto de 1500 W com base Lok-it!™
  • CMY mais CTO variável com tecnologia de revestimento anti-desbotamento
  • Roda de cores de 7 posições mais aberta

Recursos

  • Lâmpada de arco curto de 1500 W com base Lok-it!™
  • CMY mais CTO variável com tecnologia de revestimento anti-desbotamento
  • Roda de cores com 7 posições mais aberta
  • Prisma rotativo e indexável de 4 facetas intercambiável
  • Íris motorizada
  • Efeito estroboscópico mecânico e eletrônico 2 - 10 Hz, efeitos de pulso, abertura instantânea e apagão
  • Roda de animação de gobos com controle completo de movimento/direção
  • Zoom 1:5 com rastreamento de foco
  • Dimmer completamente uniforme mais obturador mecânico para apagão total
  • Pan e tilt (540°/267°) com controle de posicionamento absoluto
  • Design modular para fácil manutenção, serviço e conversão de produtos
  • Reator eletrônico, reinicialização rápida de lâmpada e luz sem cintilação
  • Resfriamento patenteado muito silencioso. Refletor mais silencioso de sua classe
  • RDM pronto, USB de serviço e Art-Net II preparado
  • Display TFT com bateria e navegação por jog wheel
  • Fácil conversão entre perfil e performance - sem necessidade de investir em dois refletores separados
  • 2 x 5 gobos rotativos indexáveis mais aberto

Mais detalhes

Físico Comprimento (Cabeça): 712 mm Largura: 536 mm Altura: 936 mm Peso: 53,5 kg
Efeitos Dinâmicos Mistura de cores: CMY, variável independentemente 0 - 100% Controle de temperatura de cor: CTO, variável 6000 - 3200 K Roda de cores: 7 filtros dicroicos intercambiáveis + aberto, indexação, rotação contínua, cor aleatória Roda de gobo rotatória: Duas rodas de gobo rotatórias, cada uma com 5 gobos rotatórios intercambiáveis + aberto, indexação de gobo, rotação contínua e tremulação Animação de gobo: Roda de animação intercambiável, indexação, rotação contínua com ângulo, velocidade e direção variáveis Prisma: Prisma rotatório de 4 faces intercambiável Íris: 0 - 100%, efeitos de pulso Atenuação: Atenuação contínua eletrônica e mecânica combinada 0-100%, escolha de quatro curvas de atenuação Obturador mecânico: Efeito estroboscópico 2 - 10 Hz, efeitos de pulso, abertura instantânea e apagamento Foco: 2 m ao infinito Zoom: 11,5° - 55° (ângulo de corte) Sistema de correção de posição: Monitoramento absoluto de posição Inclinação: 268° Movimento horizontal: 540° Sistema de vinculação zoom-foco: 3 zonas
Controle e Programação Conformidade DMX: USITT DMX512-A Conformidade RDM: ANSI/ESTA E1.20 Receptor: RS-485 optoeletrônico Atualização de firmware: Dispositivo de memória USB ou interface de hardware USB/DMX via link DMX Controle de 16 bits: Atenuador, indexação de gobo (rodas de gobo 1 e 2), foco, zoom, movimento horizontal e inclinação RDM: Implementado Configuração e endereçamento: Painel de controle com display gráfico retroiluminado e roda de seleção ou via DMX Canais DMX: 27/30
Lâmpada Tipo: Descarga de arco curto 1500 W Fornecida como padrão: Osram HTI 1500W/60/P50 Lok-it Temperatura de cor: 6000 K IRC (Índice de reprodução de cores): >85 Vida útil média: 750 horas Reinício a quente: Semi-quente (reinício em menos de 90 segundos) Soquete: PGJ50 Reator: Eletrônico
Utilitários de Serviço Identificação do refletor: Número de ID configurável pelo usuário com 12 dígitos
Construção Cor(es): Preto Gabinete: Liga de magnésio, composto reforçado com fibra resistente a UV Refletor: Vidro, luz fria Classificação de proteção: IP20
Gobos Tamanho: E Material aprovado: Borossilicato 3.3 ou melhor com revestimento dicroico ou alumínio fosco pesado (gobos de metal não aprovados) Diâmetro externo: 37,5 mm +0/- 0,2 mm Diâmetro máximo da imagem: 30 mm +/- 0,4 mm Espessura máxima: 1,1 mm +/- 0,1 mm
Roda de Animação de Gobo Diâmetro externo: 133,9 mm +/- 0,1 mm Diâmetro externo da imagem: 130 mm Construção: Borofloat ou melhor com revestimento dicroico ou alumínio aprimorado Espessura: 1,1 mm +/- 0,1 mm Diâmetro interno da imagem

Downloads

Manuals
  Versão Idioma Tamanho Enviado
file type icon MAC III Profile - User Manual, lo-res
en versão I, atualizado: out 2020
I  en  2,69 MB out 2020
file type icon MAC III Profile - User Manual, hi-res
en versão I, atualizado: out 2020
I  en  6,23 MB out 2020
file type icon MAC III Profile - Bedienungsanleitung
de versão H, atualizado: out 2020
H  de  5,97 MB out 2020
file type icon MAC III Profile - Manuale d´uso
it versão D, atualizado: out 2020
D  it  1,93 MB out 2020
file type icon MAC III Profile - Manual de instrucciones
es versão C, atualizado: out 2020
C  es  2,12 MB out 2020
file type icon MAC III Profile - Manuel d´utilisation
fr versão H, atualizado: out 2020
H  fr  3,42 MB out 2020
file type icon MAC III Profile - User manual, lo-res
en versão C, atualizado: out 2020
C  en  1,77 MB out 2020
Illustrations
  Versão Idioma Tamanho Enviado
file type icon MACIII Profile/Perf - Dimensions (2D DXF)
en versão C, atualizado: out 2020
C  en  374 KB out 2020
file type icon MACIII Profile/Perf - Dimensions (2D PDF)
en versão C, atualizado: out 2020
C  en  220 KB out 2020
CAD Drawings
  Versão Idioma Tamanho Enviado
file type icon MACIII Profile/Perf - 90° head (3D DWG)
en versão A, atualizado: out 2020
A  en  11,6 MB out 2020
file type icon Clamps - Half Coupler (3D DWG)
en versão A, atualizado: out 2020
A  en  448 KB out 2020
file type icon MACIII Profile/Perf - Straight head (3D DWG)
en versão A, atualizado: out 2020
A  en  11,6 MB out 2020
file type icon MAC III Profile + Performance - Head Horizontal (3DS)
en versão A, atualizado: out 2020
A  en  4,93 MB out 2020
file type icon Clamps - Omega Bracket (3D DWG)
en versão A, atualizado: out 2020
A  en  366 KB out 2020
Compliances
  Versão Idioma Tamanho Enviado
file type icon MAC III Series - EU Declaration of Conformity
es versão C, atualizado: out 2020
C  es  41,8 KB out 2020
file type icon MAC III Series - ETL Authorization to Mark
es versão C, atualizado: out 2020
C  es  207 KB out 2020
Service Procedures
  Versão Idioma Tamanho Enviado
file type icon MACIII Profile -Maintenance Schedule(User)
en versão 1.2.0, atualizado: out 2020
1.2.0  en  25,2 KB out 2020
Service Notes
  Versão Idioma Tamanho Enviado
file type icon 3D Partsfinder - Opening using Solid Works Composer Player
versão 4, atualizado: out 2020
4    743 KB out 2020
MACIII Profile/Performance – Focus lens cracking
en versão A, atualizado: mai 2018
A   en    mai 2018
file type icon MACIII Profile/Performance - New revision of the controller PCB
en versão A, atualizado: out 2020
A  en  43,4 KB out 2020
file type icon MACIII Profile/Performance - P/T driver PCB label available
en versão A, atualizado: out 2020
A  en  43,4 KB out 2020
file type icon MACIII Profile - Pan/tilt limits via DMX (Error in user manual)
en versão A, atualizado: out 2020
A  en  43,4 KB out 2020
file type icon MACIII Profile/Performance - Gobo guidelines
en versão A, atualizado: out 2020
A  en  43,4 KB out 2020
MACIII Series - Release tilt lock when fixture is in flightcase!
en versão A, atualizado: mai 2018
A   en    mai 2018
MACIII Profile - Software bug affects cooling system
en versão A, atualizado: mai 2018
A   en    mai 2018
MACIII Profile - RDM port change in software
en versão A, atualizado: mai 2018
A   en    mai 2018
MACIII Profile - Data port 2 disabled in software v.1.1.0
en versão A, atualizado: mai 2018
A   en    mai 2018
MAC III Series lamps
en versão A, atualizado: mai 2018
A   en    mai 2018
file type icon MACIII Framing Kit - Installation note (lo-res)
en versão A, atualizado: out 2020
A  en  228 KB out 2020
file type icon MACIII Framing Kit - Installation note (hi-res)
en versão A, atualizado: out 2020
A  en  5 MB out 2020
Hints and Tips
  Versão Idioma Tamanho Enviado
Avoiding damage from sunlight and other light sources
en versão B, atualizado: mai 2018
B   en    mai 2018
Discharge Lighting Shutdown Guidelines
en versão A, atualizado: mai 2018
A   en    mai 2018
Electrical safety test equipment
en versão B, atualizado: mai 2018
B   en    mai 2018
IPRs
  Versão Idioma Tamanho Enviado
MACIII Series - Intellectual Property Rights (IPR)
en versão A, atualizado: mai 2018
A   en    mai 2018
Firmware
  Versão Tamanho Enviado
download icon for MAC III Profile Firmware MAC III Profile Firmware
versão 1.8.0, lançado: mai 2018
1.8.0   2,85 MB mai 2018
download icon for MAC III Profile - Firmware MAC III Profile - Firmware
versão 1.8.0, atualizado: jul 2026
1.8.0   jul 2026
