VC-Grid 15
Descontinuado

Painel LED criativo para vídeo com 15mm de espaçamento de píxel

VC-Grid 15

Imagens maiores

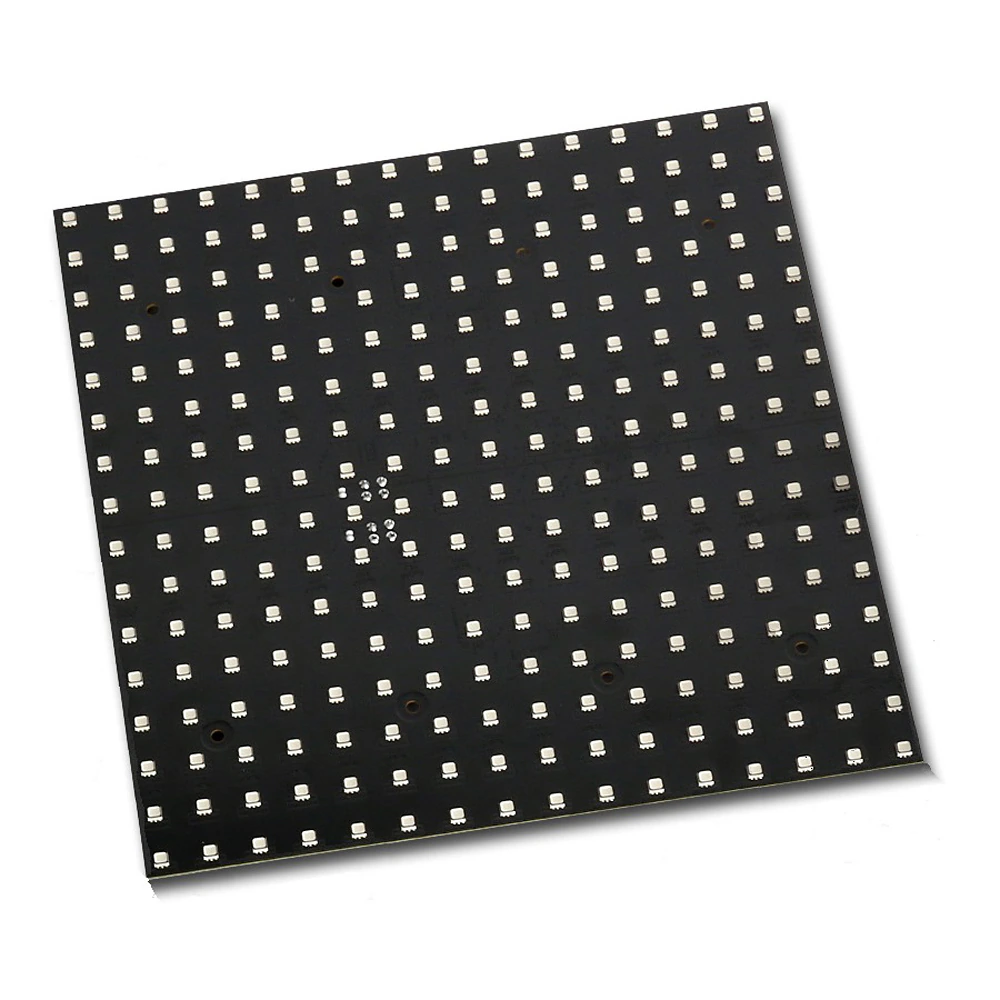

O VC-Grid 15 é um pequeno módulo de vídeo LED com dimensões de 240 x 240 mm e passo de píxel de 15 mm. Útil na criação de soluções de vídeo LED personalizadas com máxima flexibilidade artística e esforço mínimo, o tamanho compacto do VC-Grid torna-o extremamente adequado para integração em designs de palco, elementos de cenário, tetos criativos, átrios e muito mais. Utilizado com ou sem difusor frontal, múltiplos VC-Grids podem ser combinados de inúmeras formas para liberdade de design total. Um cabo combinado de energia/dados permite que os VC-Grids sejam ligados em cadeia para configuração fácil e menor quantidade de cabos

Ampla gama de passos de píxel para adequar-se a qualquer aplicação
Cabos, mapeamento e configuração fáceis
Brilho máximo e totalmente calibrado para consistência óptima

Vídeos

Características

Resolução de 15 mm por pixel
256 pixels individualmente controláveis
Controlo DMX
Controlo P3 com VideoMapping
Controlo Híbrido DMX + P3 (alternar em tempo real entre DMX, PixelMapping e VideoMapping utilizando o canal P3 Switch)
5000 nits de luminosidade
15000 lúmenes por metro quadrado
Tecnologia de processamento de imagem de alta qualidade com 16 bits por cor
Calibração de luminosidade e cor ao nível do pixel para qualidade de imagem óptima e compatibilidade entre produtos
Mapeamento e endereçamento intuitivos via P3 System Controller
Entrada combinada de energia/dados (cabo único para entrada de energia e dados)
Passagem combinada de energia/dados (para encadear múltiplos VC-Grids)
Suportado por processador integrado de energia e dados (P3 PowerPort 1500 ou DMX PowerPort 375) e sistema de cablagem simples
Designs personalizados disponíveis sob encomenda (resolução de pixel e dimensões do módulo)
Compatível com VC-Strip 15

Especificações

Physical Length: 240 mm (9.5 in.) * Width: 240 mm (9.5 in.) * Height: 15 mm (0.6 in.) Weight: 311 g (0.7 lbs.) *Including 5 mm (0.2 in.) board-to-board gap

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller
Control modes, direct DMX control: Module and QuadPixel DMX channels, direct DMX control: 3/192 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 771

P3 Video Processing
Brightness control
Gamma correction and control
Color temperature control
Color space control
Calibration processing
Synchronization

Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device

Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer's test conditions.

Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)
Pitch (pixel center-to-center): 15.00 mm Total output, calibrated mode: 5000 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 15000 lumen per square meter LED Array VC-Grid 15 16x16: 16 x 16

* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)

Construction Base: Black FR4 circuit board Transparency through module (unmasked area): 0% Protection rating: IP20 RoHS compliant
Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Grid™ 16x16 15 modules per daisy-chain: 4

Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector

Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Grid 15 16x16: 50 W

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:
VC-Grid 15 16x16: 171 BTU/hr

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant

Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1

Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com

Accessories VC-Grid 15/30/60 Mounting Frames, set of 10: P/N 91611560 Input cables:
Power+Data Adapter XLR4-PCB, 0.25 m (0.9 ft.): P/N 91616035
Power+Data Adapter XLR5+Power-XLR4, 0.25 m (0.9 ft.): P/N 91616037
Power+Data Adapter XLR5+XLR4-XLR4, 0.25 m (0.8 ft.): P/N 91616038
Power+Data Adapter XLR5+Tripi-XLR4, 0.25 m (0.9 ft.): P/N 91616039
VC-Grid to VC-Grid link cables:
Power+Data Cable PCB-PCB, 200 mm (7.9 in.): P/N 91616025
Power+Data Cable PCB-PCB, 400 mm (15.8 in.): P/N 91616026
Power+Data Cable PCB-PCB, 600 mm (23.7 in.): P/N 91616027
Power+Data Cable PCB-PCB, 800 mm (31.5 in.): P/N 91616028
Power+Data Cable PCB-PCB, 1000 mm (39.4 in.): P/N 91616029
Extension cables:
Power+Data Cable XLR4-XLR4, 1 m (3.3 ft.): P/N 91616030
Power+Data Cable XLR4-XLR4, 2.5 m (8.2 ft.): P/N 91616031
Power+Data Cable XLR4-XLR4, 5 m (16.4 ft.): P/N 91616032
Power+Data Cable XLR4-XLR4, 10 m (32.8 ft.): P/N 91616033
Power+Data Cable XLR4-XLR4, 25 m (82.1 ft.): P/N 91616034
Output/throughput cables:
Power+Data Adapter PCB-XLR4, 0.25 m (0.9 ft.): P/N 91616036
Power+Data Adapter XLR4-XLR5, 0.25 m (0.9 ft.): P/N 91616040
Cable without connectors:
Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017

Ordering Information VC-Grid™ 16x16 15 RGB: P/N 90357540 (to be ordered in multiples of 4)

Descarregamentos

Specifications

	Versão	Idioma	Tamanho	Carregado
VC-Grid 15 Spec Sheet-English versão A, atualizado: ago 2019	A		1 MB	ago 2019
VC-Grid & VC-Strip System Diagrams versão D, atualizado: out 2020	D		600 KB	out 2020
VC-Grid 15 30 60 Mounting Frame Specifications versão A, atualizado: out 2020	A		200 KB	out 2020

Manuals

	Versão	Idioma	Tamanho	Carregado
VC-Grid - User Manual versão F, atualizado: out 2020	F		2 MB	out 2020

Photometrics

	Versão	Idioma	Tamanho	Carregado
VC-Grid 15 - Photometric Files versão A, atualizado: mar 2024	A		200 KB	mar 2024

Illustrations

	Versão	Idioma	Tamanho	Carregado
VC Grid 16x16 15 Mounting template with position of LEDs A3-L versão A, atualizado: out 2020	A		100 KB	out 2020
VC Grid 16x16 15 Mounting template with position of LEDs, US version A3-L versão A, atualizado: out 2020	A		100 KB	out 2020
VC Grid 15 30 60 Mounting Frame - 2D Dimensions versão A, atualizado: out 2020	A		400 KB	out 2020
VC-Grid Family - 2D Dimensions versão A, atualizado: out 2020	A		1000 KB	out 2020

Symbols

	Versão	Idioma	Tamanho	Carregado
Martin Professional GDTF Library versão A, atualizado: out 2023	A		203 Bytes	out 2023

CAD Drawings

	Versão	Idioma	Tamanho	Carregado
VC-Grid Family - 3D Models versão A, atualizado: out 2020	A		6 MB	out 2020
VC-Grid 15 - 30 - 60 Mounting Frame - 3D Model versão A, atualizado: out 2020	A		1 MB	out 2020

Compliances

	Versão	Idioma	Tamanho	Carregado
VC-Grid 15 / 30 / 60 - EU Declaration of Conformity versão A, atualizado: out 2020	A		40 KB	out 2020

Service Procedures

	Versão	Idioma	Tamanho	Carregado
Martin LED Video Fixtures Reset versão A, atualizado: mai 2018	A		300 KB	mai 2018

Service Notes

	Versão	Idioma	Tamanho	Carregado
VC-Grid/Strip products with P3 Software 3.1.1 or newer versão A, atualizado: mai 2018	A			mai 2018
Mounting Frame - Installation Guide versão B, atualizado: out 2020	B		1 MB	out 2020

Tech Notes

	Tamanho	Carregado
VC-Grid 15 30 60 Mounting Frame Specifications atualizado: nov 2017	200 KB	nov 2017

Firmware

	Versão	Tamanho	Carregado
VC-Grid Family - Firmware versão 2.4.1, atualizado: jul 2026	2.4.1		jul 2026
