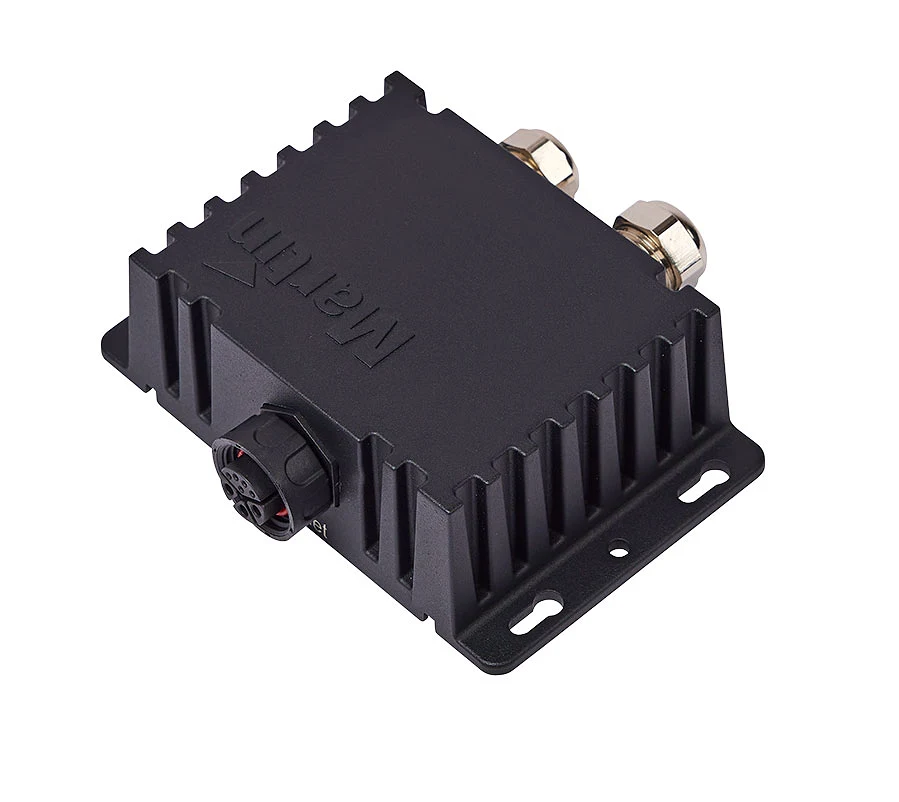

A Junction Box Power DMX to PD permite uma instalação fácil e segura de energia e dados para os aparelhos Martin Exterior Linear Pro, Exterior Wash Pro e Exterior Projection Pro. Apresenta uma caixa de alumínio robusta. É equipada com terminais de ligação internos para facilitar a personalização dos comprimentos de cabo no terreno e pode ser montada em qualquer posição. A saída do conector de cabo híbrido PD é diretamente compatível com os aparelhos Exterior Linear Pro. A caixa de junção também é compatível com os aparelhos Exterior Wash Pro e Exterior Projection Pro equipados com cabos de cauda híbridos PD.
Imagens maiores
Características
- Instalação fácil e segura de cabos de alimentação e dados
- Blocos de terminais internos com mola de compressão
- Conector híbrido de saída PD montado no chassis
- Suportes de flange para instalação fácil
- Compartimento IP66 totalmente impermeabilizado
- Compatível com Exterior Linear Pro, Exterior Wash Pro e Exterior Projection Pro
Especificações
-
Physical Length: 24 mm (4.88 in.) Width: 112 mm (4.41 in.) Height: 40 mm (1.57 in.) Weight: 0.42 kg (0.92 lbs.)Construction Housing: Cast aluminum Finish: Hard anodized, black Ingress protection: IP66 Impact resistance: IK08 Corrosion resistance: C5 (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)Installation Orientation: AnyConnections Power cable entry: IP68 cable gland M20 (accepts 8 mm-10 mm cable diameters) Power connection: Terminal for power in separate compartment Data cable entry: IP68 cable gland M16 (accepts 5 mm - 7 mm cable diameters) Data connection: Terminal for data in separate compartment Output: Hybrid PD (Power+ Data) female connector -
Thermal Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min): -30° C (-22° F)Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packagingApprovals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US safety: ANSI/UL 1598 Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: PendingRelated Items Pre-assembled PD Hybrid Power DMX cables
Power DMX Cable PD PD 0.2M EU: P/N MAR-91700004
Power DMX Cable PD PD 1M EU: P/N MAR-91700005
Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006
Power DMX Cable PD PD 5M EU: P/N MAR-91700007
Power DMX Cable PD PD 10M EU: P/N MAR-91700008
Power DMX Cable PD PD 0.2M US: P/N MAR-91700010
Power DMX Cable PD PD 1M US: P/N MAR-91700011
Power DMX Cable PD PD 2.5M US: P/N MAR-91700012
Power DMX Cable PD PD 5M US: P/N MAR-91700013
Power DMX Cable PD PD 10M US: P/N MAR-91700014
Bulk Hybrid Power DMX Cables and Connectors
Power DMX Cable 100M Roll EU: P/N MAR-91700009
Power DMX Cable 100M Roll US: P/N MAR-91700016
Field installable connector PD female: P/N MAR-91700017
Field installable connector PD male: P/N MAR-91700018
End termination Cap
End termination cap PD: P/N MAR-91700015
Hybrid PD cable tails
Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020
Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022
Ordering Information Junction Box Power DMX to PD: P/N MAR-91700019
Descarregamentos
Specifications
| Tamanho | |
|
|
900 KB |
CAD Drawings
| Tamanho | |
|
|
200 KB |
Compliances
| Tamanho | |
Junction Box Power and DMX to PD - Product Verification and Reliability Report
versão A,
atualizado: set 2025
|
300 KB |
