Junction Box - Power and DMX to PD | Martin Lighting

Μεγαλύτερες εικόνες

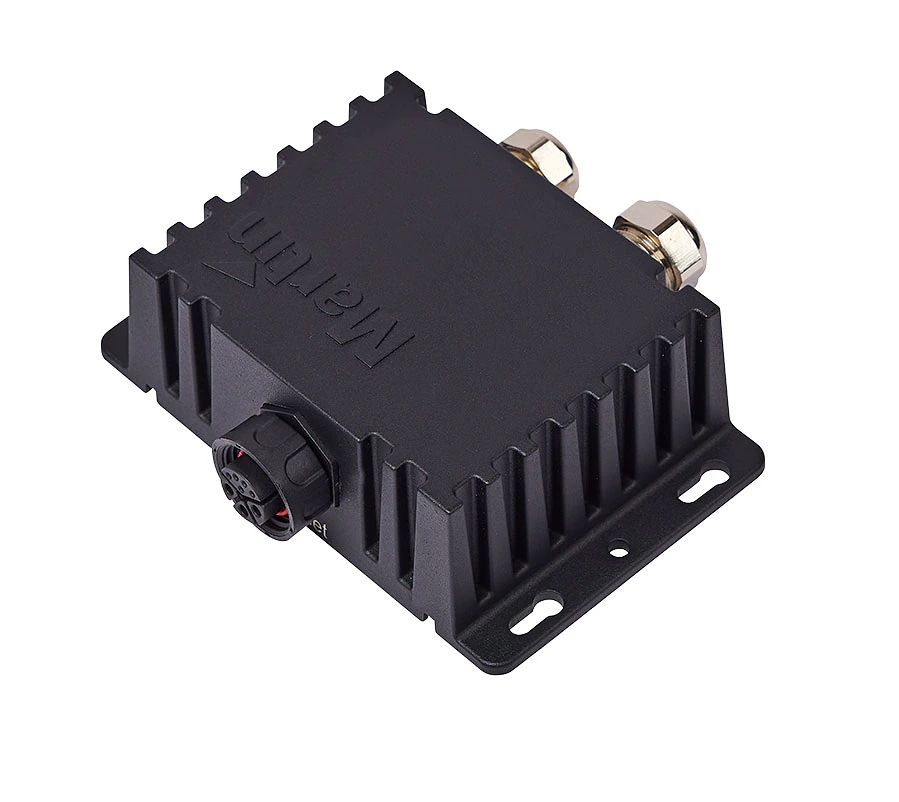

Το Junction Box Power DMX to PD επιτρέπει εύκολη και ασφαλή εγκατάσταση ισχύος και δεδομένων για φωτιστικά Martin Exterior Linear Pro, Exterior Wash Pro και Exterior Projection Pro. Διαθέτει ανθεκτό κέλυφος αλουμινίου. Είναι εξοπλισμένο με εσωτερικούς ακροδέκτες καλωδίων για να διευκολύνει την προσαρμογή των μηκών των καλωδίων στο πεδίο και μπορεί να τοποθετηθεί σε οποιαδήποτε θέση. Η έξοδος του υβριδικού συνδέσμου καλωδίου PD είναι άμεσα συμβατή με φωτιστικά Exterior Linear Pro. Το κουτί σύνδεσης είναι επίσης συμβατό με φωτιστικά Exterior Wash Pro και Exterior Projection Pro εξοπλισμένα με υβριδικές ουρές καλωδίων PD.

Χαρακτηριστικά

Easy and safe installation of power and data cables
Internal spring-loaded terminal blocks
Chassis-mounted PD output hybrid connector
Flange brackets for easy install
Fully weatherized IP66 compartment
Compatible with Exterior Linear Pro, Exterior Wash Pro and Exterior Projection Pro

Προδιαγραφές

Physical Length: 24 mm (4.88 in.) Width: 112 mm (4.41 in.) Height: 40 mm (1.57 in.) Weight: 0.42 kg (0.92 lbs.)

Construction Housing: Cast aluminum Finish: Hard anodized, black Ingress protection: IP66 Impact resistance: IK08 Corrosion resistance: C5 (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Orientation: Any

Connections Power cable entry: IP68 cable gland M20 (accepts 8 mm-10 mm cable diameters) Power connection: Terminal for power in separate compartment Data cable entry: IP68 cable gland M16 (accepts 5 mm - 7 mm cable diameters) Data connection: Terminal for data in separate compartment Output: Hybrid PD (Power+ Data) female connector
Thermal Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min): -30° C (-22° F)

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packaging

Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US safety: ANSI/UL 1598 Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: Pending

Related Items Pre-assembled PD Hybrid Power DMX cables
Power DMX Cable PD PD 0.2M EU: P/N MAR-91700004
Power DMX Cable PD PD 1M EU: P/N MAR-91700005
Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006
Power DMX Cable PD PD 5M EU: P/N MAR-91700007
Power DMX Cable PD PD 10M EU: P/N MAR-91700008

Power DMX Cable PD PD 0.2M US: P/N MAR-91700010
Power DMX Cable PD PD 1M US: P/N MAR-91700011
Power DMX Cable PD PD 2.5M US: P/N MAR-91700012
Power DMX Cable PD PD 5M US: P/N MAR-91700013
Power DMX Cable PD PD 10M US: P/N MAR-91700014

Bulk Hybrid Power DMX Cables and Connectors
Power DMX Cable 100M Roll EU: P/N MAR-91700009
Power DMX Cable 100M Roll US: P/N MAR-91700016
Field installable connector PD female: P/N MAR-91700017
Field installable connector PD male: P/N MAR-91700018

End termination Cap
End termination cap PD: P/N MAR-91700015

Hybrid PD cable tails
Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020
Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022

Ordering Information Junction Box Power DMX to PD: P/N MAR-91700019
