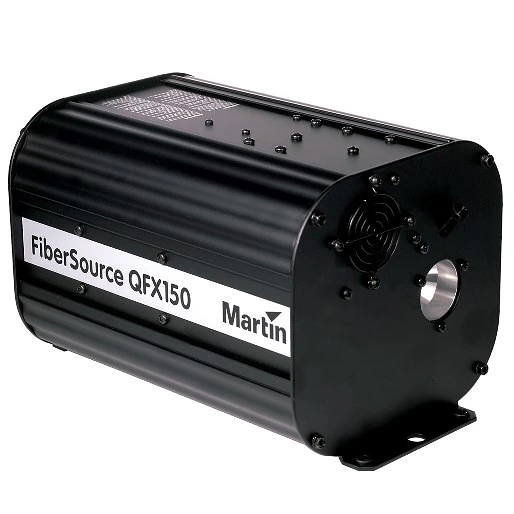

FiberSource QFX150 是一款自动化 150 W 变色灯具，用于在永久安装中照亮光纤电缆。它配备 9 色可互换色轮和全范围平稳机械调光功能。
较大的图像
特点
- 150 W 金属卤化灯
- 色轮最多可配 9 种可互换颜色（其中 4 种已配备）
- 黑屏和频闪功能
- 闪烁轮用于产生闪烁效果
- 0–100% 强度控制
- 最多 800 根光纤缆线（1 mm）
- DMX 或独立控制
更多详情
物理特性 长度：330 mm 宽度：213 mm 高度：199 mm 重量：10.4 kg
动态效果 色轮：9个位置 + 开启、连续旋转 闪烁效果：可拆卸部分、连续可调速旋转 调光器：0 - 100%
控制和编程 控制选项：DMX、独立、同步（主机/客户端） DMX 通道：5 DMX 地址设置：DIP 开关 独立和主机/客户端编程：DIP 开关 协议：USITT DMX512/1990 接收器：RS-485
灯泡 类型：150 W 金属卤化物 认可灯泡：Osram HQI-R 150 灯座：集成灯线专用连接器 控制：遥控开/关
构造 外壳：钢和铝 表面处理：静电粉末涂层 颜色：黑色（RAL 9005） 防护等级：IP20
安装 方向：水平 与易燃物的最小距离：0.1 m 风扇和通风口周围的最小间隙：0.1 m
连接 电源连接：3 针 IEC 公座 数据连接：3 针锁定 XLR
电气参数 交流电源：100/120/210/230/250 V，50/60 Hz 主保险丝：5 AT（缓熔）
典型功率和电流 120 V，60 Hz：205 W，1.9 A 230 V，50 Hz：195 W，1.0 A 测量值基于额定电压。允许偏差 ±10%。
热性能 最大环境温度（Ta max.）：40°C 最大表面温度，稳态，Ta = 40°C：58°C 散热：强制风冷系统 总散热量（计算值，±10%）：700 BTU/hr.
认证 EU 安全标准：EN 60598-2-17 + Corr. A2 EU EMC 标准：EN 55 015、EN 55 103-1、EN 61 547
包含配件 Osram HQI-R 150 灯泡：97010101 3 m 电源线，3 针 IEC：11501013 5 m 数据线，3 针 XLR：11820008 蓝色 108 滤色片（带适配器）：62327030 黄色 603 滤色片（带适配器）：62327031 绿色 206 滤色片（带适配器）：62327033 红色 308 滤色片（带适配器）：62327032
附件 光纤适配器，75-350 根（25 根间隔）Ø 1 mm 光纤、D = 30 mm：91611035 G 型夹钳：91602003 半耦合夹钳：91602005 可选滤色片：详见用户手册：
备件 Osram HQI-R 150 灯泡：97010101 5.0 AT 主保险丝：05020018
订购信息 FiberSource QFX 150：90522000
