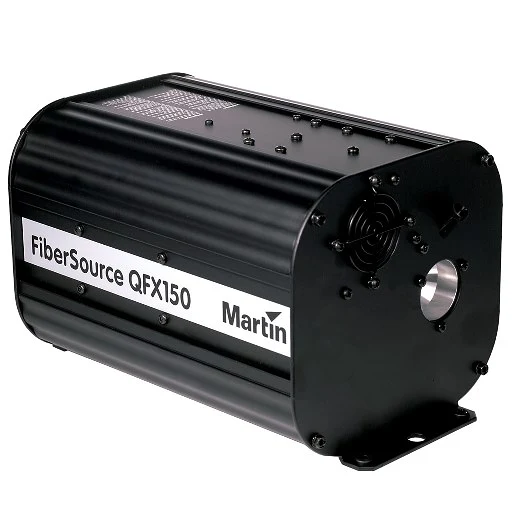

Το FiberSource QFX150 είναι ένα αυτοματοποιημένο φωτιστικό αλλαγής χρώματος 150 W για φωτισμό καλωδίων οπτικών ινών σε μόνιμες εγκαταστάσεις. Διαθέτει τροχό χρωμάτων με 9 εναλλάξιμα χρώματα και ομαλή, πλήρους εύρους μηχανική ρύθμιση έντασης.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Λάμπα αλογονιδίου μετάλλου 150 W
- Τροχός χρωμάτων με έως 9 εναλλάξιμα χρώματα (περιλαμβάνονται 4)
- Λειτουργία blackout και strobe
- Τροχός λάμψης για εφέ σπινθηρίσματος
- Έλεγχος έντασης 0-100%
- Έως 800 καλώδια ίνας (1 mm)
- Έλεγχος DMX ή αυτόνομος
Περισσότερες λεπτομέρειες
Φυσικά χαρακτηριστικά Μήκος: 330 mm Πλάτος: 213 mm Ύψος: 199 mm Βάρος: 10.4 kg
Δυναμικά εφέ Δίσκος χρώματος: 9 θέσεις + ανοιχτό, συνεχής περιστροφή Εφέ αναβόσβησης: Αφαιρούμενο τμήμα, συνεχής περιστροφή με ρυθμιζόμενη ταχύτητα Dimmer: 0 - 100%
Έλεγχος και προγραμματισμός Επιλογές ελέγχου: DMX, standalone, συγχρονισμένο (host/client) Κανάλια DMX: 5 Ρύθμιση διεύθυνσης DMX: DIP switch Προγραμματισμός standalone και host/client: DIP switch Πρωτόκολλο: USITT DMX512/1990 Δέκτης: RS-485
Λάμπα Τύπος: 150 W μεταλλικών αλογόνων Εγκεκριμένες λάμπες: Osram HQI-R 150 Υποδοχή: Ξεχωριστός σύνδεσμος για ενσωματωμένα καλώδια λάμπας Έλεγχος: Απομακρυσμένη ενεργοποίηση/απενεργοποίηση
Κατασκευή Περιβλήματα: Χάλυβας και αλουμίνιο Φινίρισμα: Ηλεκτροστατική εποξική βαφή σκόνης Χρώμα: Μαύρο (RAL 9005) Βαθμός προστασίας: IP20
Εγκατάσταση Προσανατολισμός: Οριζόντιο Ελάχιστη απόσταση από εύφλεκτα υλικά: 0.1 m Ελάχιστο διάκενο γύρω από ανεμιστήρα και αεραγωγούς: 0.1 m
Συνδέσεις Σύνδεση ηλεκτρικού ρεύματος: Θηλυκή υποδοχή IEC 3 ακίδων Σύνδεση δεδομένων: XLR 3 ακίδων με κλείδωμα
Ηλεκτρικά AC ισχύς: 100/120/210/230/250 V, 50/60 Hz Κύρια ασφάλεια: 5 AT (slow blow)
Τυπική ισχύς και ρεύμα 120 V, 60 Hz: 205 W, 1.9 A 230 V, 50 Hz: 195 W, 1.0 A Μετρήσεις που έγιναν σε ονομαστική τάση. Λαμβάνοντας υπόψη απόκλιση +/- 10%.:
Θερμικά χαρακτηριστικά Μέγιστη θερμοκρασία περιβάλλοντος (Ta max.): 40° C Μέγιστη θερμοκρασία επιφάνειας, σταθερή κατάσταση, Ta=40° C: 58° C Ψύξη: Σύστημα ψύξης με αναγκαστική κυκλοφορία αέρα Συνολική απώλεια θερμότητας (υπολογισμένη, +/- 10%): 700 BTU/hr.
Πιστοποιήσεις Ασφάλεια ΕΕ: EN 60598-2-17 + Corr. A2 EMC ΕΕ: EN 55 015, EN 55 103-1, EN 61 547
Περιλαμβανόμενα αντικείμενα Λάμπα Osram HQI-R 150: 97010101 Καλώδιο ηλεκτρικού ρεύματος 3 m, IEC 3 ακίδων: 11501013 Καλώδιο δεδομένων 5 m, XLR 3 ακίδων: 11820008 Φίλτρο χρώματος Blue 108 σε προσαρμογέα: 62327030 Φίλτρο χρώματος Yellow 603 σε προσαρμογέα: 62327031 Φίλτρο χρώματος Green 206 σε προσαρμογέα: 62327033 Φίλτρο χρώματος Red 308 σε προσαρμογέα: 62327032
Αξεσουάρ Προσαρμογέας ίνας, 75-350 τεμ. (διάστημα 25 τεμ.) Ø 1 mm ίνα, D= 30 mm: 91611035 G-clamp: 91602003 Half-coupler clamp: 91602005 Προαιρετικά φίλτρα χρώματος: Δείτε το εγχειρίδιο χρήστη:
Ανταλλακτικά Λάμπα Osram HQI-R 150: 97010101 Κύρια ασφάλεια 5.0 AT: 05020018
Πληροφορίες παραγγελίας FiberSource QFX 150: 90522000
