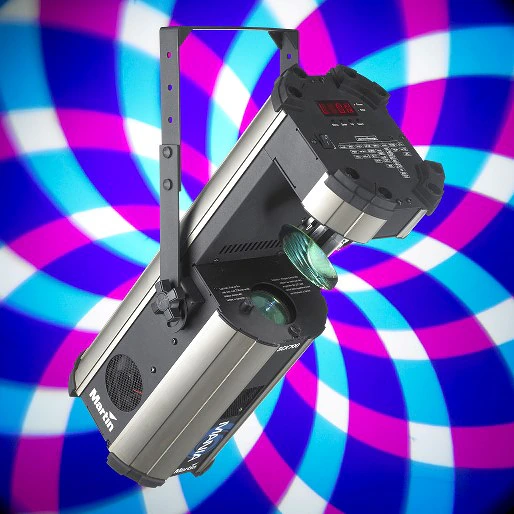

SCX700是一款功能强大的150 W放电灯扫描灯，采用最高质量的光学系统，可实现最大光输出和真正的高清图像质量。
较大的图像
特点
- 150 W 放电灯
- 灯泡寿命长（6000 小时）
- 9 种可互换颜色加开放位置
- 7 种可互换可定位旋转图案片加开放位置（玻璃 3 片、金属 4 片）
- 独立快门实现频闪效果
- 高速镜
- 手动对焦
- DMX、独立模式（音乐或自动触发）及主机/客户端功能
- 连续运行，无需冷却时间
- 12 种效果加 12 个平移/倾斜预编程宏，快速启动
- 通过所有主要安全认证：CE、ETL 和 CETL
- 经严格测试，确保完全可靠
更多详情
物理特性 长度: 525 mm (20.7 in.) 宽度: 240 mm (9.5 in.) 高度: 203 mm (8.0 in.) 高度(含支架): 408 mm (16.1 in.) 重量(含支架): 13 kg
动态效果 色轮: 9 种可互换色彩 + 开启、全色和分色选择 旋转 Gobo 轮: 7 个可互换旋转 Gobo(4 金属、3 涂膜玻璃),具备 Gobo 选择、连续旋转和摇晃功能 机械调光器/快门: 0-100% 连续调光、频闪效果、音乐触发快门、瞬时开启及关闭 电动镜头: 198° 水平摇摆、72° 垂直摇摆
控制与编程 控制选项: DMX、独立模式、同步模式(主机/从机) DMX 通道: 6/10 DMX 地址设置: 机载控制面板,配 4 位数字显示 独立触发选项: 音乐触发(可通过控制面板或 DMX 选择)、自动触发 协议: USITT DMX512/1990 接收器: RS-485 固件更新: 通过 DMX 链路进行串行上传
光源 类型: 150 W 放电灯 认可光源: Philips MasterColor CDM-SA/T 150、Philips MSD 150/2 灯座: G12
光学 光束角: 18.3° 手动对焦: 2 m - 20 m
构造 外壳: 钢和铝
Gobo 外径: 22.5 mm + 0/- 0.3 mm 最大图像直径: 17 mm
安装 安装方式: 可调支架 安装方向: 任意
连接 AC 电源输入: 3 针 IEC 公插座 DMX 数据输入/输出: 3 针锁定 XLR
电气特性 AC 电源: 110-120 V、60 Hz(美国型号)/开关可选 220-240 V、50 Hz(欧洲型号) 主熔断器: 3.15 AT 慢熔(美国型号)、2 AT 慢熔(欧洲型号)
典型功率和电流 美国型号: 110 V、60 Hz: 194 W、1.9 A、功率因数 0.950 120 V、60 Hz: 215 W、2.0 A、功率因数 0.905 欧洲型号: 220 V、50 Hz: 193 W、1.0 A、功率因数 0.955 230 V、50 Hz: 208 W、1.0 A、功率因数 0.942 240 V、50 Hz: 214 W、1.0 A、功率因数 0.945 以额定电压进行的测量。允许偏差 ±10%。:
热学特性 冷却方式: 强制空气冷却 最大环境温度(Ta max.): 40°C 最大表面温度(稳态、Ta=40°C): 80°C 总散热量(计算值、±10%、110 V、60 Hz/230 V、50 Hz): 670/710 BTU/hr
认证 欧盟安全认证: EN 60598-1、EN 60598-2-17 欧盟 EMC: EN 55015、EN 55022、EN 55024、EN 61000-3-2、EN 61000-3-3、EN 61547 美国安全认证: UL 1573 加拿大安全认证: CSA C22.2 No. 166
随附物品 Philips CDM-SA/T 150 W 光源: 97010111 可调 U 形支架: 55430322 5 mm 六角扳手: 50520615 5 m 数据线、3 针 XLR: 11820008 2 m 美国电源线、3 x 18 AWG、配 UL 认证美国电源插头(美国型号): 11501501 3 m 欧洲电源线、3 x 1 mm2、IEC、带 Schuko 电源插头(欧洲型号): 11501017 3 m 欧洲电源线、3 x 1 mm2、IEC、无电源插头(欧洲型号): 11501013 用户手册: 35000169
配件 Philips MSD 150/2 光源: 97010117 G 型夹具:
