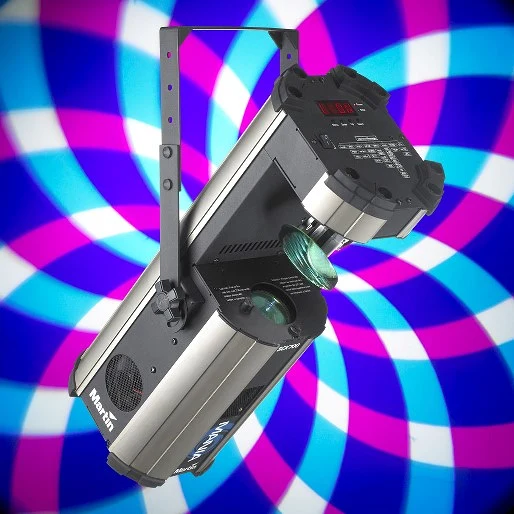

Το SCX700 είναι ένας ισχυρός σαρωτής εκκένωσης 150 W με το υψηλότερης ποιότητας οπτικό σύστημα για μέγιστη φωτεινή απόδοση και πραγματικά υψηλής ευκρίνειας ποιότητα εικόνας.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Λάμπα εκκένωσης 150 W
- Μεγάλη διάρκεια ζωής λάμπας (6000 ώρες)
- 9 εναλλάξιμα χρώματα συν ανοιχτό
- 7 εναλλάξιμα περιστρεφόμενα gobos με δείκτες συν ανοιχτό (3 γυαλί 4 μέταλλο)
- Ξεχωριστό διάφραγμα για εφέ stroboscope
- Καθρέπτης υψηλής ταχύτητας
- Χειrocrank εστίασης
- DMX, αυτόνομη λειτουργία (μουσική ή auto-trig) και λειτουργία host/client
- Συνεχής λειτουργία - δεν απαιτείται χρόνος ψύξης
- 12 εφέ συν 12 προ-προγραμματισμένα μακροεντολές pan/tilt για γρήγορη έναρξη
- Όλες οι κύριες αναφορές ασφαλείας CE, ETL και CETL
- Αυστηρά δοκιμασμένη για συνολική αξιοπιστία
Περισσότερες λεπτομέρειες
Φυσικά χαρακτηριστικά Μήκος: 525 mm (20,7 in.) Πλάτος: 240 mm (9,5 in.) Ύψος: 203 mm (8,0 in.) Ύψος: 408 mm (16,1 in.) συμπεριλαμβανομένης της βάσης στήριξης Βάρος: 13 kg συμπεριλαμβανομένης της βάσης στήριξης
Δυναμικά εφέ Τροχός χρωμάτων: 9 αντικαταστάσιμα χρώματα + ανοιχτή, πλήρης και διαιρεμένη επιλογή χρώματος Περιστρεφόμενος τροχός gobo: 7 αντικαταστάσιμα περιστρεφόμενα gobo (4 μεταλλικά, 3 επικαλυμμένο γυαλί), επιλογή gobo, συνεχής περιστροφή και κίνηση Μηχανικό dimmer/διάφραγμα: 0 - 100% συνεχές dimming, εφέ strobe, διάφραγμα που ενεργοποιείται από μουσική, άμεσο άνοιγμα & blackout Κινητός καθρέφτης: 198° pan και 72° tilt
Έλεγχος και Προγραμματισμός Επιλογές ελέγχου: DMX, ανεξάρτητη λειτουργία, συγχρονισμένη (host/client) Κανάλια DMX: 6/10 Ρύθμιση διεύθυνσης DMX: Πίνακας ελέγχου επί σκάφους με 4ψήφια οθόνη Επιλογές ενεργοποίησης ανεξάρτητης λειτουργίας: Music trig (επιλεγμένο μέσω πίνακα ελέγχου ή μέσω DMX), auto trig Πρωτόκολλο: USITT DMX512/1990 Δέκτης: RS-485 Ενημέρωση firmware: Σειριακή μεταφόρτωση μέσω σύνδεσης DMX
Λάμπα Τύπος: 150 W αφόρτιστη Εγκεκριμένες λάμπες: Philips MasterColor CDM-SA/T 150, Philips MSD 150/2 Υποδοχή: G12
Οπτικά Γωνία δέσμης: 18,3° Χειροκίνητη εστίαση: 2 m - 20 m
Κατασκευή Περίβλημα: Χάλυβας και αλουμίνιο
Gobo Εξωτερική διάμετρος: 22,5 mm + 0/- 0,3 mm Μέγιστη διάμετρος εικόνας: 17 mm
Εγκατάσταση Σημεία στήριξης: Ρυθμιζόμενη βάση στήριξης Προσανατολισμός: Οποιοσδήποτε
Συνδέσεις Είσοδος ηλεκτρικού ρεύματος AC: Αρσενική υποδοχή IEC 3 ακίδων Είσοδος/Έξοδος δεδομένων DMX: 3-pin locking XLR
Ηλεκτρικά Ηλεκτρικό ρεύμα AC: 110-120 V, 60 Hz (US μοντέλο) / επιλογή διακόπτη 220-240 V, 50 Hz (EU μοντέλο) Κύρια ασφάλεια: 3,15 AT slow blow (US μοντέλο), 2 AT slow blow (EU μοντέλο)
Τυπική κατανάλωση ισχύος και ρεύματος US μοντέλο: 110 V, 60 Hz: 194 W, 1,9 A, PF 0,950 120 V, 60 Hz: 215 W, 2,0 A, PF 0,905 EU μοντέλο: 220 V, 50 Hz: 193 W, 1,0 A, PF 0,955 230 V, 50 Hz: 208 W, 1,0 A, PF 0,942 240 V, 50 Hz: 214 W, 1,0 A, PF 0,945 Μετρήσεις που λαμβάνονται στη nominal τάση. Επιτρέπεται απόκλιση +/- 10%.:
Θερμικά Ψύξη: Εξαναγκασμένος αέρας Μέγιστη θερμοκρασία περιβάλλοντος (Ta max.): 40° C Μέγιστη θερμοκρασία επιφάνειας, σταθερή κατάσταση, Ta=40° C: 80° C Συνολική απαγωγή θερμότητας (υπολογιζόμενη, +/- 10% στα 110 V, 60 Hz / 230 V, 50 Hz): 670 / 710 BTU/hr.
Προσέγγιση EU ασφάλεια: EN 60598-1, EN 60598-2-17 EU EMC: EN 55015, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61547 US ασφάλεια: UL 1573 Canadian ασφάλεια: CSA C22.2 No. 166
Περιλαμβανόμενα είδη Λάμπα Philips CDM-SA/T 150 W: 97010111 Ρυθμιζ
