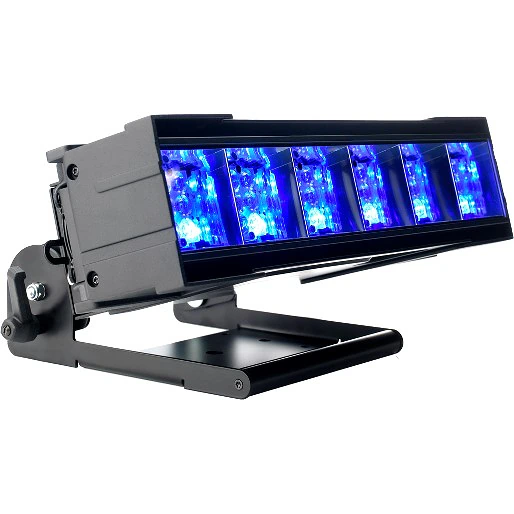

Den nye Stagebar 54 er et kompakt og kraftfuldt LED-lysarmatur med et omfattende farvespektrum, all-in-one-enkelhed og et robust temperament til turnémarkedet. Det fungerer som en pixelbar til visning af billeder og video eller som et washarmatur til projektørbelysning af flader og scener.
Større billeder
Funktioner
- 54 LED'er i 5 farver – rød, grøn, blå, ravgul og hvid
- Ensartet farve med fabrikskalibrerede pixels
- Valg mellem linser: 29° (standard) eller opak diffusor
- SMPS med automatisk spændingsregistrering til verdensomspændende kompatibilitet
- Batteridrevet kontrolmenu til opsætning uden for lokationen, selv uden strømtilslutning
- Valg mellem DMX-styringstilstande: RGB, RGBAW, HSI, HSIC
- Alt-i-én-system med direkte strøm- & DMX-indgange
- Gennemsløjfning af strøm og data reducerer kabelføringen
- Automatisk varmestyring for optimal ydelse
Flere detaljer
Fysisk
Længde: 420 mm, Stagebar 54S
Længde: 630 mm, Stagebar 54L
Bredde: 190 mm
Højde: 105 mm
Vægt: 5,5 kg uden beslag, Stagebar 54S
Vægt: 7,3 kg uden beslag, Stagebar 54L
Dynamiske effekter
Farveblanding: RGBAW
Rød: 0 - 100%
Grøn: 0 - 100%
Blå: 0 - 100%
Amber: 0 - 100%
Hvid: 0 - 100%
Styring og programmering
Farvestyringstilstande: RGBAW, RGB, HSI, HSIC
DMX-kanaler: 3 - 30
Muligheder for grupperet pixelstyring: 6 x 1 (individuelt), 3 x 2, 2 x 3 eller 1 x 6 (alle som én gruppe) pixels
Indstilling af DMX-adresse: Manuel, automatisk adressering og automatisk adressekopiering
Opsætning af fixture: Indbygget kontrolpanel med display
Display: Batteridrevet LCD med baggrundslys, 2 x 16 tegn
16-bit styring (intern): RGBAW, RGB, HSI, HSIC
Protokol: USITT DMX512-A
Modtager: RS-485
Firmwareopdatering: Seriel upload via DMX-link
Fotometriske data
Lyskilde: Luxeon K2 high power-emittere
LED-effekt pr. pixel: 2 x 1,2 W rød, 2 x 2,9 W grøn, 2 x 2,9 W royalblå, 2 x 1,2 W amber, 1 x 2,9 W hvid
Samlet LED-effekt pr. bar: 116 W
Ensartet afstand mellem tilstødende fixtures: Horisontal/vertikal (Stagebar 54L), horisontal (Stagebar 54S)
Samlet lysudbytte (maks.): 1900 lm
Konstruktion
Farve: Sort
Kabinet: Stål og aluminium
Overflade: Elektrostatisk pulverlakeret
Beskyttelsesklasse: IP20
Installation
Monteringspunkter: Justerbart monteringsbeslag, 1/4-omgangslåse, fire M6-gevindhuller
Orientering: Vilkårlig
Tilslutninger
Strøm ind/ud: Neutrik PowerCon
Data ind/ud: RJ-45
Elektrisk
Netspænding: 100-240 V nominelt, 50/60 Hz
Strømforsyning: Integreret, automatisk spændingsregistrering (multispænding)
Sikring til strømudgang: 15 AT (træg)
Hovedsikring: 4 AT (træg)
Typisk effekt og strøm
100 V, 50 Hz: 238 W. 2,5 A, PF 0,998
100 V, 60 Hz: 240 W, 2,5 A, PF 0,998
110 V, 60 Hz: 237 W, 2,3 A, PF 0,997
120 V, 60 Hz: 233 W, 2,1 A, PF 0,996
208 V, 60 Hz: 228 W, 1,2 A, PF 0,986
220 V, 50 Hz: 227 W, 1,1 A, PF 0,986
220 V, 60 Hz: 244 W, 1,3 A, PF 0,984
230 V, 50 Hz: 225 W, 1,1 A, PF 0,986
240 V, 50 Hz: 224 W, 1,0 A, PF 0,984
Tallene gælder for både S- og L-modeller med alle LED'er ved maks. intensitet. Målinger foretaget ved nominel spænding. Der skal påregnes en afvigelse på +/- 10 %.:
Termisk
Køling: Filtreret tvangsventilation (temperaturreguleret, lav støj)
Maksimal omgivelsestemperatur (Ta maks.): 40° C
Minimal omgivelsestemperatur (Ta min.): 5° C
Maksimal overfladetemperatur, steady state, Ta=40° C: 75° C
Samlet varmeafgivelse (beregnet, +/- 10 %): 860 BTU/t.
Akustisk
Støjniveau: <40 dBA ved 1 m, steady state, Ta 25° C
Licens
Fås under licens fra Color Kinetics Incorporated:
Godkendelser
EU-sikkerhed: EN 60598-1, EN 60598-2-17, IEC/EN 60825-1
EU EMC: EN 55 015, EN 55 103-1, EN 55 103-2
US-sikkerhed: ANSI/UL 1573
Canadisk sikkerhed: CAN/CSA E 60598-2-17
Medfølgende dele
Diffusorfront (54S-modeller): 41704080
Diffusorfront (54L-modeller): 41704060
Justerbart gulvstativ/monteringsbeslag: 71606007
3 m netkabel, 12 AWG, SJT, med PowerCon NAC3FCA strømindgangsstik: 11541503
5-polet han-XLR til han-RJ-45-adapter (begge kabelstik Neutrik i låsbart hus): 11840114
Brugervejledning: 35000195
Tilbehør
Neutrik PowerCon NAC3FCA strømindgangsstik, kabelmontering, blå: 05342804
Neutrik PowerCon NAC3FCB strømudgangsstik, kabelmontering, lysegrå: 05342805
PowerCon daisy-chain-netkabel, 1,4 m: 11850099
PowerCon daisy-chain-netkabel, 2,25 m: 11850100
PowerCon daisy-chain-netkabel, 3,25 m: 11850101
RJ-45-patchkabel, 250 mm: 11840088
RJ-45-patchkabel, 600 mm: 11840105
5-polet han-XLR til han-RJ-45-adapter (begge kabelstik Neutrik i låsbart hus): 11840114
5-polet hun-XLR til han-RJ-45-adapter: 11840112
3-polet han-XLR til han-RJ-45-adapter: 11840087
3-polet hun-XLR til han-RJ-45-adapter: 11840086
DMX-termineringsprop, RJ-45: 91613028
Reservedele
3 m netkabel, 12 AWG, SJT, med PowerCon NAC3FCA strømindgangsstik: 11541503
Diffusorfront, 54S-modeller: 41704080
Diffusorfront, 54L-modeller: 41704060
Linsearray-plade med magnetisk montering (passer kun til magnetiske monteringsstifter): 41350030
Justerbart gulvstativ/monteringsbeslag: 71606007
15 AT sikring til strømudgang: 05020050
4 AT hovedsikring: 05020016
Ordreinformation
Stagebar 54S: 90352000
Stagebar 54L: 90352010
