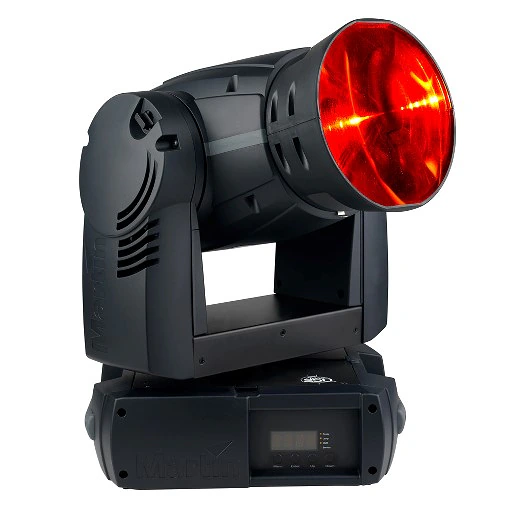

Das MAC 250 Beam™ ist eine äußerst kraftvolle und kompakte Beam-Leuchte, die mittels eines variablen Frostfilters sowohl eng gebündelte Strahlen in verschiedenen Größen als auch Wash-Effekte erzeugt. Sie ist als einfaches und kostengünstiges Upgrade erhältlich, das sich in nur 5 Minuten an jeder vorhandenen MAC 250 Wash™-Leuchte installieren lässt.
Größere Bilder
Eigenschaften
- 250-W-Entladungslampe mit langer Lebensdauer
- CMY-Farbmischsystem
- Verstellbarer Frostfilter
- Stroboskopeffekt bis 14 Hz, Pulseffekte, sofortiges Öffnen und Blackout
- Micro-Fresnel-Linse
- Mechanische Dimmung
- Strahlwinkel 3–8°
- Schwenk- und Neigungsbereich von 540°/257°
- Neigungssperre
- Modulares Design für einfache Wartung und Instandhaltung
- Regelbare Lüftersteuerung für sehr leisen Betrieb
- Gobo-/Blendenrad mit 6 Positionen plus offen
Mehr Details
Physikalisch Länge: 375 mm Breite: 315 mm Höhe: 606 mm, Kopf aufrecht Gewicht: 22,9 kg
Dynamische Effekte Farbmischung: CMY, unabhängig variabel 0 - 100 % Gobo-Rad: 6 austauschbare Gobos/Blenden + offen Mechanischer Dimmer: 0 - 100 % Shutter: Stroboskopeffekt bis 14 Hz, Pulseffekte, sofortiges Öffnen und Blackout Diffusor: Motorisierter Frostfilter Pan: 540° Tilt: 257°
Steuerung und Programmierung DMX-Kanäle: 13/19 Einstellung und Adressierung: Bedienfeld mit LED-Display 16-Bit-Steuerung: CMY, Gobo-/Blendenrad, Dimmer, Frostfilter, Pan und Tilt Optionen der Bewegungssteuerung: Tracking und Vektor Protokoll: USITT DMX512/1990 Empfänger: Optoisoliert RS-485 Firmware-Update: Serieller Upload über DMX-Leitung
Lampe Typ: 250 W Entladungslampe Serienmäßig ausgestattet mit: Sylvania BA 250/2 Farbtemperatur: 8000 K CRI (Farbwiedergabeindex): >85 Durchschnittliche Lebensdauer: 3000 Stunden Heißzündung: Nein Sockel: GY 9.5 Vorschaltgerät: Magnetisch Zugelassene Alternativlampe(n): Osram HSD 250/80, GE CSD 250/2, Philips MSD 250/2
Optik Abstrahlwinkel: 3° - 8° Zehntel-Peak-Winkel mit Standard-Micro-Fresnel-Linse
Photometrische Daten Zehntel-Peak-Winkel: 8° Maximale Lichtstärke: 1,9 Millionen cd
Konstruktion Farbe(n): Schwarz Gehäuse: UV-beständiger faserverstärkter Verbundwerkstoff Reflektor: Glas, Kaltlicht Schutzart: IP20
Installation Befestigungspunkte: 2 Paar Vierteldrehverschlüsse Ausrichtung: Beliebig
Anschlüsse Netzeingang: 3-poliger IEC-Stecker DMX-Dateneingang/-ausgang: 3-poliger und 5-poliger verriegelbarer XLR
Elektrische Daten Netzspannung: 100-240 V nominal, 50/60 Hz Netzteil: Vom Benutzer umkonfigurierbare Spannungs- und Frequenzeinstellungen Hauptsicherung: 6,3 AT (träge)
Typische Leistung und Stromaufnahme 100 V, 50 Hz: 319 W, 3,8 A, PF 0,83 100 V, 60 Hz: 317 W, 3,4 A, PF 0,93 120 V, 50 Hz: 320 W, 2,9 A, PF 0,91 120 V, 60 Hz: 314 W, 2,7 A, PF 0,96 208 V, 50 Hz: 320 W, 1,9 A, PF 0,81 208 V, 60 Hz: 319 W, 1,7 A, PF 0,92 230 V, 50 Hz: 323 W, 1,6 A, PF 0,89 230 V, 60 Hz: 326 W, 1,5 A, PF 0,95 250 V, 50 Hz: 326 W, 1,5 A, PF 0,89
Thermische Daten Kühlung: Gefilterte Zwangslüftung (temperaturgeregelt) Maximale Umgebungstemperatur (Ta max.): 40° C Maximale Oberflächentemperatur, Dauerbetrieb, bei 40° C Umgebungstemperatur: 160° C (320° F) Gesamtwärmeabgabe (berechnet, +/- 10 %): 1120 BTU/h
Zulassungen EMV EU: EN 55 015, EN 55 103-1, EN 61 547 Sicherheit EU: EN 60598-1, EN 60598-2-17 Sicherheit USA: ANSI/UL 1573 Sicherheit Kanada: CSA C22.2 No. 166
Lieferumfang Micro-Fresnel-Linsenbaugruppe: 6 Gobo-/Blendeneinsätze: Tilt-Beschläge: Installationsanleitung:
Zubehör Lampe Osram HSD 250/80: 97010116 G-Klemme: 91602003 Halbschellen-Klemme: 91602005 Quick-Trigger-Klemme: 91602007 Doppel-Flightcase für MAC 250 Krypton/Entour/Wash: 91510014
Ersatzteile Hauptsicherung 6,3 AT: 05020020 Sicherung F1 (6,3 AT): 05020020 Sicherung F2 (2 AT): 05020009
Bestellinformationen MAC 250 Beam Upgrade Kit: 91610101 MAC 250 Wash im Karton: 90225840 MAC 250 Wash im Doppel-Flightcase: 90225841
