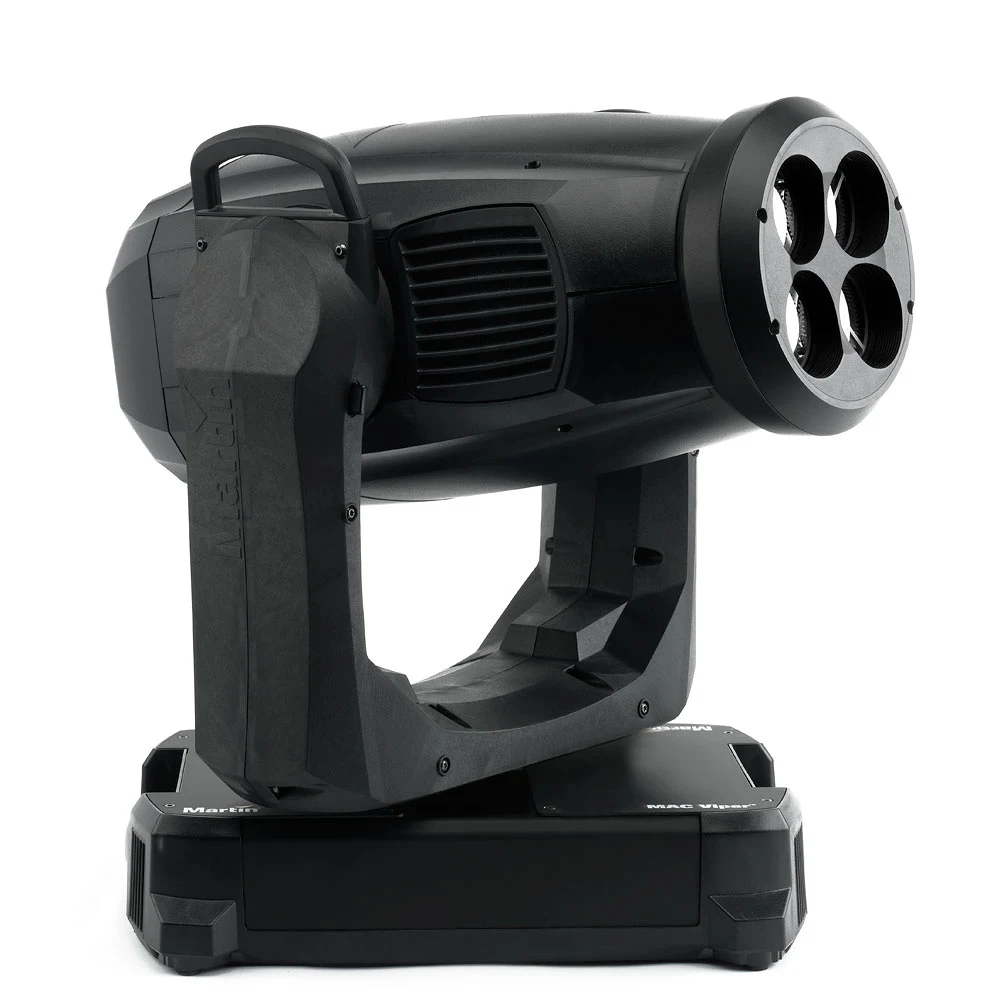

Der MAC Viper Quadray ist ein bislang unbekannter Multi-Beam-Effekt, der dem Toolset des Lighting Designers eine völlig neue Dimension hinzufügt. Erhältlich als einfach zu installierende Front-Linsen-Wechseleinheit für jeden Standard MAC Viper AirFX, ermöglicht der Quadray die Projektion von 1, 2, 3 oder 4 individuell steuerbaren Lichtstrahlen für vollkommen neue statische oder dynamische Möglichkeiten bei Lufteffekten. Er verfügt über ein leistungsstarkes Effects-Engine, das Designern ermöglicht, eine ganz neue Vielfalt an Looks zu schaffen, die sonst schwierig oder sogar unmöglich über eine Lighting Console zu programmieren wären.
Der MAC Viper Quadray bietet die gleiche hochwertige Ausstattung wie der MAC Viper AirFX, einschließlich eines lebendigen Farbmischsystems und beeindruckenden Lufteffekten, und hat die gleiche kompakte Form, beeindruckende Geschwindigkeit und überlegene Lichtqualität einer 1000-Watt-Lampe geerbt.
Front-Linsen-Wechseleinheit – Einfache Installation an jedem MAC Viper AirFX
Einzigartiger und preisgekrönter Multi-Beam-Effekt
1, 2, 3 oder 4 individuell steuerbare Lichtstrahlen
Videos
Eigenschaften
Front-Linsen-Austauschkit – einfache Installation an allen MAC Viper AirFX
Einzigartiger und preisgekrönter Multi-Beam-Effekt
1, 2, 3 oder 4 einzeln steuerbare Lichtstrahlen
Eliminiert die Notwendigkeit, in ein neues Gerät zu investieren
CMY – leuchtende Farbmischung mit einer überlegenen Farbpalette, einschließlich echter Rot-, warmer Bernstein-, primärer Grün- und tiefer Blautöne
7er-Farbrad – Festfarben und Korrektionsfilter für zusätzliche Farbauswahl
Rotierendes Gobo-Rad mit 5 austauschbaren Designs
Statisches Gobo-Rad mit 7 Designs
Linear CTO – Tageslicht-zu-Wolfram-Farbtemperaturkontrolle und Erweiterung der CMY-Palette
Dimmer und Shutter – kombiniertes Dimmer-/Shutter-System mit Intensitätseffekten, sofortiger Blackout/Open und weichen Übergängen
Iris – schnelle und enge Iris mit einstellbaren dynamischen Effekten
Vielfältige Stroboskop-Effekte
Mehr Details
PhysikalischLänge (Kopf): 566 mm (22,3 Zoll)Breite: 473 mm (18,6 Zoll)Breite (Basis): 335 mm (13,2 Zoll)Höhe (Kopf aufrecht): 732 mm (28,8 Zoll)Höhe (maximal): 749 mm (29,5 Zoll)Gewicht: 36,1 kg (79,6 lbs.)
Dynamische EffekteStrahleneffekte: 1 - 4 einzeln steuerbare rotierende StrahlenFarbmischung: CMY, unabhängig variabel 0 - 100 %Farbtemperaturregelung: CTO, variabel 6000 - 3200 KFarbrad: 7 austauschbare dichroitische Filter + offen, Indexierung, kontinuierliche Rotation, ZufallsfarbeRotierende Lufteffekte: 5 austauschbare rotierende Lufteffekt-Gobos, Rad- und Gobo-Indexierung, kontinuierliche Rotation und ShakeStatisches Gobo-Rad: Austauschbares Rad mit 7 integrierten Gobos, Rad-Indexierung und kontinuierliche Rotation, Zufalls-GoboWash-Effekt: Ein-/AusblendenIrisblende: 0 - 100 %, PulseffekteMechanischer Dimmer/Verschluss: 0 - 100 % kontinuierliches Dimmen, variable & Zufallsstroboskop- & Pulseffekte, sofortige Öffnung & BlackoutDimmoptionen: Auswahl aus vier DimmkurvenZoom: MotorisiertSchwenk: 540°Neigung: 268°Positionskorrektursystem: Absolute Positionsüberwachung
Steuerung und ProgrammierungDMX-Kanäle: 20/28Einstellung und Adressierung: Bedienfeld mit hinterleuchtetem grafischem Display und Jog-Rad oder via DMX16-Bit-Steuerung: Dimmer, Lufteffekt-Indexierung, Fokus, Zoom, Schwenk und NeigungDMX-Konformität: USITT DMX512-ARDM-Konformität: ANSI/ESTA E1.20Empfänger: Optoelektronisch isoliertes RS-485Firmware-Update: USB-Speichergerät oder USB/DMX-Hardwareschnittstelle über DMX-Verbindung
GobosGröße: E27 (Größe E, max. Bilddurchmesser 27 mm)Genehmigtes Material: Borosilikatglas 3.3 oder besser mit dichroitischer oder schwer mattierter Aluminiumbeschichtung (Metallgobos nicht zugelassen)Außendurchmesser: 37,5 mm +0/- 0,2 mm (1,5 Zoll +0/- 0,01 Zoll)Maximaler Bilddurchmesser: 27 mm (1,1 Zoll)Maximale Dicke: 1,1 mm +/- 0,1 mm (0,1 Zoll +/- 0,01 Zoll)
InstallationBefestigungspunkte: Acht Viertelwende-VerriegelungspunkteAusrichtung: BeliebigMindestabstand zu beleuchteten Oberflächen: 3,4 m (11,2 ft.)Mindestabstand zu brennbaren Materialien: 0,3 m (1,0 ft.)
VerbindungenAC-Stromeingang: Neutrik PowerConDMX- und RDM-Dateneingänge/-ausgänge: 5-poliger verriegelbarer XLRUSB-Speichergeräte: USB-Host-Buchse
ElektrischAC-Stromversorgung: 120-240 V Nominalspannung, 50/60 HzStromversorgungseinheit: Automatisch regelbereichsfähiges elektronisches SchaltnetzteilTypischer Halbzyklus-RMS-Einschaltstromstoß: 16,2 A
Typische Stromaufnahme und Strom120 V, 60 Hz: 1225 W, 10,3 A, PF 0,999208 V, 60 Hz: 1190 W, 5,8 A, PF 0,996230 V, 50 Hz: 1186 W, 5,2 A, PF 0,994240 V, 50 Hz: 1194 W, 5,0 A, PF 0,993Messungen bei Nominalspannung durchgeführt. Eine Abweichung von +/- 10 % zulassen.PF = Leistungsfaktor
ThermischKühlung: Gefilterte Zwangsluftkühlung (temperaturgeregelt, geräuscharm)Maximale Umgebungstemperatur (Ta max.): 40° C (104° F)Minimale Umgebungstemperatur (Ta min.): 5° C (41° F)Maximale Oberflächentemperatur, Dauerbetrieb, bei 40° C Umgebung:150° C (302° F)Gesamtwärmeabgabe (berechnet, +/- 10 % bei 120 V, 60 Hz):4180 BTU/hr
GenehmigungenEU-Sicherheit: EN 60598-2-17 (EN 60598-1), EN 62471EU-EMV:
