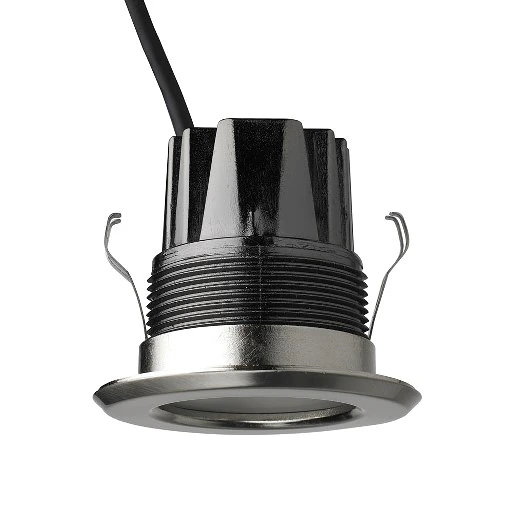

Martin Alien LED Downlight

Physikalisch Einbautiefe: 69 mm Maximale Vorragung von der Montagefläche: 6 mm Außendurchmesser des Zierkranzes: 85 mm Durchmesser der Leuchte an der breitesten Stelle: 63 mm Gewicht: 330 g inkl. Kabel Länge (Transformator): 123 mm Breite (Transformator): 50 mm Höhe (Transformator): 32 mm Gewicht (Transformator): 385 g inkl. Kabel

Dynamische Effekte Farbmischung: RGBW Rot: 0 - 100% Grün: 0 - 100% Blau: 0 - 100% Weiß: 0 - 100%

Steuerung und Programmierung Erforderliche Steuerhardware: Alien LED Downlight Driver Unit (separat erhältlich, steuert bis zu 20 Standard- oder 10 High-Power-Leuchten) Farbsteuermodi: RGBW, HSI DMX-Kanäle: 4 pro unabhängig gesteuerte Leuchte oder Leuchtengruppe Protokoll: USITT DMX512-A DMX-Adresseinstellung: DIP-Schalter auf der Driver Unit Standalone-Optionen: 31 vorprogrammierte statische/dynamische Szenen/Sequenzen in der Driver Unit

Optik Lichtquelle: Luxeon Rebel High-Power-Emitter Gesamte LED-Leistung: 9 W (ca.) pro Standard-Leuchte, 18 W (ca.) pro High-Power-Leuchte Ultrabreites Linsensystem erhältlich:

Konstruktion Gehäuse: Stahl & Aluminium Gehäuse (Transformator): Flammhemmendes Kunststoff Zierkranz: Gebürsteter Edelstahl (Standard), Chrom, Weiß oder Messing Schutzart: IP67 Schutzart (Transformator): IP20

Installation Ort: Einbau, Decke oder Wand Ausrichtung: Beliebig Mindestabstand um das Gerät: 50 mm Deckendicke: 5 mm - 22 mm Außengewinde der Leuchte für Sicherungsmutter: 2-Zoll BSP Durchmesser des Montagelochs: 70 mm mit Gipskarton-Halter, 63 mm mit 2-Zoll-BSP-Mutter Max. Kabellänge, Driver Unit zu letztem Transformator in der Kette: 50 m Max. Kabellänge, Driver Unit zu verknüpfter Driver Unit: 50 m Max. Kabellänge, Transformator zu Leuchte: 1,5 m

Anschlüsse Kombinierte Stromversorgungs- und Datenausgänge der Driver Unit zu Transformatoren: Zwei IEC-Buchsen Stromversorgungs- und Dateneingang zum Transformator: 1,5 m Kabel mit IEC-Stecker (C14-Netzstecker) Stromversorgungs- und Datendurchgang vom Transformator: 1,5 m Kabel mit IEC-Buchse (C13-Netzsteckdose) Transformatorausgang zu Leuchte(n): RJ-45-Buchse T-Stecker zur Verwendung mit zwei Standard-Leuchten: RJ-45-Buchsen

Elektrisch Wechselstromversorgung: Wird von der Driver Unit über kombiniertes Stromversorgungs- und Datenkabel bereitgestellt Standby-Leistung: Driver Unit mit 1 Kopf 4 W; Driver Unit mit 10 Köpfen 14 W

Typische Leistung und Stromstärke Driver Unit mit 1 Kopf (1 High-Power- oder 2 Standard-Leuchten): 100-120 V, 50/60 Hz: 18 W, 0,2 A, PF 0,98 208-240 V, 50/60 Hz: 18 W,

Downloads

Manuals

	Version	Sprache	Größe	Hochgeladen
Light Fox, Exterior 200 LED, Alien LED Downlight, MAC 700 Profile- Manual de instrucciones Version C, aktualisiert: Okt 2020	C		356 KB	Okt 2020
Alien LED Downlight, Alien LED Driver- Manuel d‘utilisation Version C, aktualisiert: Mai 2018	C		552 KB	Mai 2018
Alien LED Downlight- Manual de instrucciones Version C, aktualisiert: Mai 2018	C		708 KB	Mai 2018
Alien LED Downlight - User manual Version D, aktualisiert: Mai 2018	D		474 KB	Mai 2018
Alien LED Downlight- Bedienungsanleitung Version C, aktualisiert: Mai 2018	C		592 KB	Mai 2018
LC Series, Exterior 200 LED, Alien LED Downlight, Alien LED Driver- Manuel d‘utilisation Version C, aktualisiert: Okt 2020	C		1,44 MB	Okt 2020

Compliances

	Version	Sprache	Größe	Hochgeladen
ETL Authorization To Mark, Transformer Version A, aktualisiert: Okt 2020	A		62,5 KB	Okt 2020
ETL Authorization To Mark, Alien LED Downlight Version A, aktualisiert: Okt 2020	A		57,3 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.
