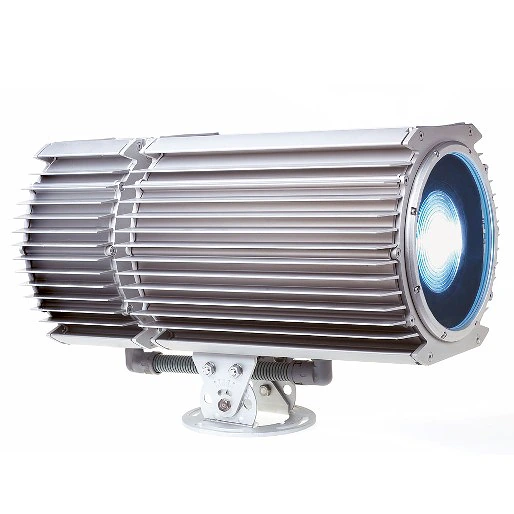

Martin Exterior 600 Compact

Größere Bilder

Die Industriestandard-Leuchte mit 575W, entwickelt für dynamische und kreative Beleuchtung von Fassaden, hohen Gebäuden, Brücken und wetterexponierten Umgebungen

Eigenschaften

Kompakte Größe und geringes Gewicht
Langlebiges wetterfestes IP-65-Gehäuse
Hocheffiziente Optik mit langlebiger 575-W-Lampe
Szenen-Speicherung mit integrierter Echtzeituhr
Nahtlose CMY-Farbmischung mit 1 Million Farbmöglichkeiten
Wählbare Linsenoptionen für verschiedene Abstrahlwinkel

Mehr Details

Physikalisch Länge: 576 mm Breite: 375 mm Höhe: 421 mm Gewicht: 42,7 kg

Dynamische Effekte Farbmischung: CMY Cyan: 0 – 100 % Magenta: 0 – 100 % Gelb: 0 – 100 % Dimmer: 0 – 100 %

Steuerung und Programmierung Steuerungsoptionen: DMX, Standalone, synchronisiert (Host/Client) DMX-Kanäle: 4/5 DMX-Adresseinstellung: Martin MUM™ Anwendung auf Windows-PC Standalone- und Host/Client-Programmierung: Martin MUM™ Anwendung auf Windows-PC Standalone-Auslösungsoptionen: Interner Timer und/oder Umgebungslicht Standalone-Speicher: 20 Szenen Dateneingabe/-ausgabe: 1,8-m-Kabelstrang mit 3-pol. XLR-Stecker und 3-pol. XLR-Buchse Empfänger: RS-485

Lampe Typ: 575-W-Halogenmetalldampflampe Fassung: GX 9,5 Zugelassene Lampen: Philips MSR 575/2, MSD 575, Osram HSR 575/72 Steuerung: Automatisch und/oder ferngesteuert Ein/Aus

Konstruktion Gehäuse: Strangpressaluminium Oberflächenfinish: Blank eloxiert Montageklammer: 6-mm-Edelstahl Frontglas: 6 mm mit Entspiegelungsschicht Schutzart: IP65

Installation Befestigungspunkte: Vier gekrümmte 10-mm-Schlitze auf 85-mm-Radius Ausrichtung: Beliebig Horizontale Ausrichtung: +/– 25° Vertikale Ausrichtung (Stativmontage): +/– 40° Mindestabstand zu brennbaren Materialien: 1 m Mindestabstand zu beleuchteten Oberflächen: 1 m

Elektrisch AC-Eingang: 1,8-m-Kabelstrang ohne Stromstecker Verdrahtungsoptionen: 200/230/245 V, 50 Hz; 208/227 V, 60 Hz Benutzerdefinierte Verdrahtungsoptionen: 230/277 V, 50/60 Hz

Thermisch Max. Umgebungstemperatur (Ta max.): 40° C Max. Oberflächentemperatur, Dauerbetrieb, Ta=40° C: 80° C Kühlung: Konvektion

Lieferumfang Benutzerhandbuch: 35000082 Philips MSD 575 Lampe: 97010205

Zubehör 66°-Diffuser-Linsenset: 91610017 103°-Prisma-Linsenset: 91610027 MC-X-Controller, 220–245 V, 50 Hz: 90718200 MC-X-Controller, 110–120 V, 60 Hz: 90718300 Snoot-/Stänselklappenset: 91611029 Erweiterung des Snoot-/Stänselklappensets: 91611030 Permanentes CTC-Set 5500–4200 K: 91611036

Verwandte Artikel Martin DABS1™ USB-Schnittstellenbox inkl. Kabel: 90758090

Bestellinformationen Exterior 600 Compact, 29/43°, 230 V, 50 Hz: 90505200 Exterior 600 Compact, 29/43°, 245 V, 50 Hz: 90505202 Exterior 600 Compact, 29/43°, 208 V, 60 Hz: 90505204

Downloads

Specifications

	Version	Sprache	Größe	Hochgeladen
Exterior 600 Compact DMX table Version 1, aktualisiert: Mai 2018	1			Mai 2018
Exterior 600 Compact, Jem Glaciator, MX 10 Extreme, MAC 550, Mania EFX500, Mania EFX600, Exterior 200- Caractéristiques techniques Version B, aktualisiert: Mai 2018	B		71,6 KB	Mai 2018
SP_Exterior600Compact_EN_F Version F, aktualisiert: Mai 2018	F		53,8 KB	Mai 2018
SP_Exterior600Compact_EN_E Version E, aktualisiert: Mai 2018	E		11,7 KB	Mai 2018
Exterior 600 Compact- DMX chart Version 1, aktualisiert: Okt 2020	1		21,1 KB	Okt 2020
Exterior 600 Compact, MX 10 Extreme, Wizard Extreme, LightCorder, M¥Flex 12, M¥Flex 15, M¥Flex S- Technische Daten Version E, aktualisiert: Mai 2018	E		10,5 KB	Mai 2018

Manuals

	Version	Sprache	Größe	Hochgeladen
Exterior 600 Compact- Bedienungsanleitung Version E, aktualisiert: Mai 2018	E		1,24 MB	Mai 2018
Exterior 600 Compact- Manuel d'utilisation Version B, aktualisiert: Okt 2020	B		543 KB	Okt 2020
Exterior 600 Compact - User manual Version F, aktualisiert: Okt 2020	F		1,3 MB	Okt 2020

Illustrations

	Version	Sprache	Größe	Hochgeladen
Barndoors for Exterior Dimensions Version A, aktualisiert: Mai 2018	A		78 KB	Mai 2018
Exterior 600 Compact- Dimensions (DXF) Version A, aktualisiert: Okt 2020	A		113 KB	Okt 2020
Exterior 600 Compact- Dimensions Version A, aktualisiert: Okt 2020	A		67,4 KB	Okt 2020

Compliances

	Version	Sprache	Größe	Hochgeladen
Exterior 600 Compact, Exterior 200- EU Declaration of Conformity Version A, aktualisiert: Okt 2020	A		48,4 KB	Okt 2020
Exterior 600 Compact- ETL Authorization To Mark Version B, aktualisiert: Okt 2020	B		56,2 KB	Okt 2020

Parts

	Version	Sprache	Größe	Hochgeladen
MC-X Controller Version A, aktualisiert: Mai 2018	A			Mai 2018
CTC Kit Version A, aktualisiert: Mai 2018	A			Mai 2018

Service Notes

	Version	Sprache	Größe	Hochgeladen
Exterior products - Performing a vacuum test - Tech note Version H, aktualisiert: Okt 2020	H		1020 KB	Okt 2020
Marine Grade A4 Stainless Steel Fasteners Version A, aktualisiert: Mai 2018	A			Mai 2018
3D Partsfinder - Opening using Solid Works Composer Player Version 4, aktualisiert: Okt 2020	4		743 KB	Okt 2020
Torque Specifications Changed Version A, aktualisiert: Mai 2018	A			Mai 2018
MSD 575 Lamp Included Version A, aktualisiert: Mai 2018	A			Mai 2018
CPFC Capacitor Replacement Recommendation Version B, aktualisiert: Mai 2018	B			Mai 2018
Barndoor/Snoot Kit Version A, aktualisiert: Mai 2018	A		108 KB	Mai 2018
5500-4200K Color Tempterature Correction kit Version A, aktualisiert: Mai 2018	A		164 KB	Mai 2018

Hints and Tips

	Version	Sprache	Größe	Hochgeladen
IP Ratings Explained Version A, aktualisiert: Mai 2018	A			Mai 2018
HSD 575 Incompatible with Magnetic Ballast Fixtures Version A, aktualisiert: Mai 2018	A			Mai 2018
Electrical safety test equipment Version B, aktualisiert: Mai 2018	B			Mai 2018
Discharge Lighting Shutdown Guidelines Version A, aktualisiert: Mai 2018	A			Mai 2018
Mains Cable Information Version A, aktualisiert: Mai 2018	A			Mai 2018
Serial Upload Compatibility Issues Version A, aktualisiert: Mai 2018	A			Mai 2018
Safe Mode Set as Factory Default Version A, aktualisiert: Mai 2018	A			Mai 2018
OSRAM HSD 575 Approved for Use Version A, aktualisiert: Mai 2018	A			Mai 2018
Avoiding Front Glass Breakage Version A, aktualisiert: Mai 2018	A			Mai 2018
Avoiding damage from sunlight and other light sources Version B, aktualisiert: Mai 2018	B			Mai 2018
Improved HSD 575/72 Version A, aktualisiert: Okt 2020	A		43,4 KB	Okt 2020

Firmware

	Version	Größe	Hochgeladen
Exterior 600 Compact - Firmware Version 2.1.0, aktualisiert: Jul 2026	2.1.0		Jul 2026
