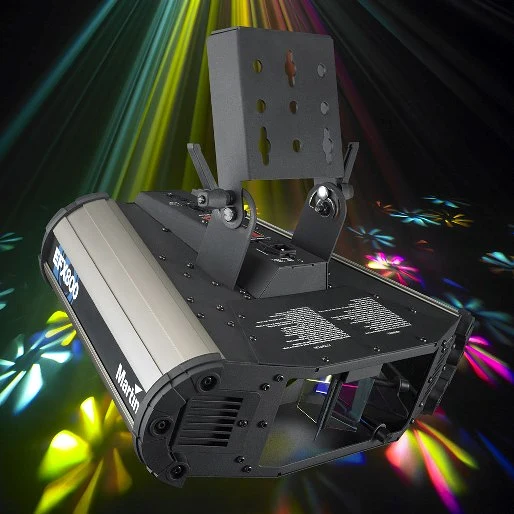

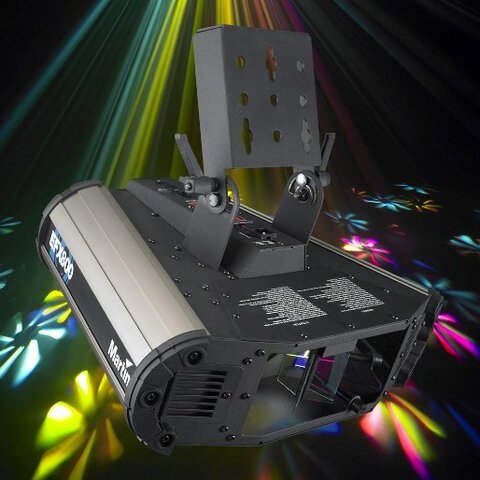

Martin Mania EFX800

Größere Bilder

The Mania EFX800 is a 150 W discharge light with a broad sweeping flower effect and a rotating glass color paddle which gives your night an ever changing look and feel.

Eigenschaften

150-W-Entladungslampe
Lange Lampenlebensdauer (6000 Std.)
Rotierendes und indexierbares Farbrad
Separater Verschluss für Stroboskopeffekt
Manuelle Fokussierung
DMX, Standalone (Musik oder Auto-Trig) und Host/Client-Funktion
Dauerbetrieb – keine Abkühlungszeit erforderlich
12 vorprogrammierte Makros für schnellen Start
12 Gobos
Alle wichtigen Sicherheitszertifizierungen CE, ETL und CETL
Rigoros getestet für maximale Zuverlässigkeit

Mehr Details

Physikalisch Länge: 400 mm Breite: 500 mm Höhe: 230 mm Gewicht: EU-Modell 14,7 kg, US-Modell 17,2 kg Alle Abmessungen und Gewichte einschließlich der mitgelieferten Montageplatte.:

Dynamische Effekte Motorisierter rotierender Parabolspiegelteller: Goborad: 12 farbige Gobos Motorisiertes dichroitisches Filter-Schaufelrad: Kontinuierliche 360°-Drehung (Tilt) Mechanischer Dimmer/Shutter: 0 – 100 % Dimmung, Stroboskopeffekte

Steuerung und Programmierung Steuerungsoptionen: DMX, Stand-alone, synchronisiert (Host/Client) DMX-Kanäle: 5/7 DMX-Adresseinstellung: Integriertes Bedienfeld mit 3-stelligem Display Über DMX wählbare Makroprogramme: 12 Stand-alone-Trigger-Optionen: Musik-Trigger (wählbar über Bedienfeld oder über DMX), Auto-Trigger Empfindlichkeit des Musik-Triggers: Elektronisch einstellbar Protokoll: USITT DMX512/1990 Empfänger: RS-485 Firmware-Update: Serieller Upload über DMX-Link

Lampe Typ: 150-W-Entladungslampe Zugelassene Lampen: Philips CDM SA-T 150, Osram HSD 150/70 Fassung: G12

Optik Manuelle Fokussierung: 2 m – 20 m

Konstruktion Gehäuse: Stahl und Aluminium

Installation Montagepunkte: Verstellbarer Montagebügel Ausrichtung: Beliebig

Anschlüsse Netzeingang: 3-polige IEC-Einbaubuchse DMX-Dateneingang/-ausgang: 3-poliges verriegelbares XLR

Elektrisch Netzspannung (US-Modelle): 110–120 V nominal, 60 Hz Netzspannung (EU-Modelle): 220–240 V nominal, 50 Hz Hauptsicherung (110–120 V Netzspannung): 3,15 AT (träge) Hauptsicherung (220–240 V Netzspannung): 2 AT (träge)

Typische Leistungs- und Stromaufnahme US-Modell: 110 V, 60 Hz: 189 W, 1,8 A, PF 0,963 115 V, 60 Hz: 207 W, 1,9 A, PF 0,964 120 V, 60 Hz: 226 W, 2,0 A, PF 0,957 EU-Modell: 220 V, 50 Hz: 181 W, 0,9 A, PF 0,950 230 V, 50 Hz: 197 W, 1,0 A, PF 0,926 240 V, 50 Hz: 204 W, 1,0 A, PF 0,923 Messungen bei Nennspannung. Abweichungen von +/- 10 % möglich.:

Thermisch Kühlung: Zwangsluftkühlung Maximale Umgebungstemperatur (Ta max.): 40 °C Maximale Oberflächentemperatur, stationärer Zustand, Ta = 40 °C: 80 °C Gesamtwärmeabgabe (berechnet, +/- 10 % bei 110 V, 60 Hz / 230 V, 50 Hz): 650 / 670 BTU/h

Zulassungen EU-Sicherheit: EN 60598-1, EN 60598-2-17 EU-EMV: EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 US-Sicherheit: UL 1573 Kanadische Sicherheit: CSA C22.2 No. 166

Lieferumfang Philips CDM-SA/T 150-W-Lampe (eingebaut): 97010111 Verstellbarer Montagebügel: 5-m-Datenkabel, 3-poliges XLR: 11820008 2-m-US-Netzkabel, 3 x 18 AWG, mit UL-zugelassenem US-Netzstecker (US-Modell): 11501501 3-m-EU-Netzkabel, 3 x 1 mm², IEC, Schuko-Netzstecker (EU-Modell): 11501017 3-m-EU-Netzkabel, 3 x 1 mm², IEC, ohne Netzstecker (EU-Modell): 11501013 Benutzerhandbuch: 35000168

Zubehör G-Klemme: 91602003 Halbkupplungsklemme: 91602005 DMX-Abschlussstecker, 3-poliges XLR (male): 91613017 Sicherungsseil, zulässige Tragfähigkeit 50 kg: 91604003

Ersatzteile Philips CDM-SA/T 150-W-Lampe: 97010111 Hauptsicherung 3,15 AT, 5 x 20 mm (US-Modelle): 05020043 Hauptsicherung 2 AT, 5 x 20 mm (EU-Modelle): 05020009

Bestellinformationen Mania EFX800 US-Modell, 110–120 V, 60 Hz: 90430057 Mania EFX800 EU-Modell, 220–240 V, 50 Hz: 90430056
