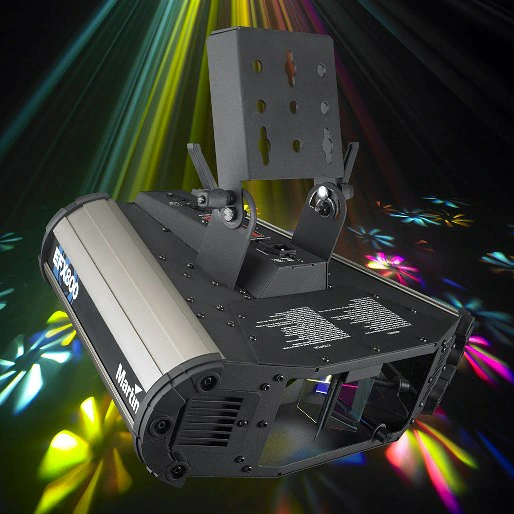

Le Mania EFX800 est un projecteur à décharge de 150 W doté d'un large effet de fleur balayante et d'une palette de couleur en verre tournante qui donne à votre soirée un aspect et une atmosphère en constante évolution.
Grandes images
Caractéristiques
- Lampe à décharge 150 W
- Longue durée de vie de la lampe (6000 heures)
- Roue à filtres de couleur rotative et indexable
- Obturateur séparé pour effet stroboscopique
- Mise au point manuelle
- DMX, mode autonome (musique ou déclenchement automatique) et fonction hôte/client
- Fonctionnement continu – aucun temps de refroidissement nécessaire
- 12 macros préprogrammées pour un démarrage rapide
- 12 gobos
- Toutes les principales certifications de sécurité CE, ETL et CETL
- Testé rigoureusement pour une fiabilité totale
plus de détails
Caractéristiques physiques Longueur : 400 mm Largeur : 500 mm Hauteur : 230 mm Poids : Modèle EU 14,7 kg, modèle US 17,2 kg Toutes les dimensions et tous les poids incluent la platine de montage fournie. :
Effets dynamiques Miroir parabolique rotatif motorisé : Roue de gobos : 12 gobos colorés Roue à palettes de filtres dichroïques motorisée : Rotation continue sur 360° (inclinaison) Gradateur/obturateur mécanique : Gradation de 0 à 100 %, effets stroboscopiques
Contrôle et programmation Options de contrôle : DMX, autonome, synchronisé (hôte/client) Canaux DMX : 5/7 Réglage de l'adresse DMX : Panneau de contrôle intégré avec affichage à 3 chiffres Programmes macro sélectionnables via DMX : 12 Options de déclenchement en mode autonome : Déclenchement musical (sélectionnable via le panneau de contrôle ou via DMX), déclenchement automatique Sensibilité du déclenchement musical : Réglable électroniquement Protocole : USITT DMX512/1990 Récepteur : RS-485 Mise à jour du firmware : Transfert série via liaison DMX
Lampe Type : Décharge 150 W Lampes homologuées : Philips CDM SA-T 150, Osram HSD 150/70 Culot : G12
Optique Mise au point manuelle : 2 m - 20 m
Construction Boîtier : Acier et aluminium
Installation Points de montage : Étrier de montage réglable Orientation : Indifférente
Connexions Entrée d'alimentation secteur : Embase IEC mâle 3 broches Entrée/sortie de données DMX : XLR 3 broches verrouillable
Caractéristiques électriques Alimentation secteur (modèles US) : 110-120 V nominaux, 60 Hz Alimentation secteur (modèles EU) : 220-240 V nominaux, 50 Hz Fusible principal (alimentation 110-120 V) : 3,15 AT (temporisé) Fusible principal (alimentation 220-240 V) : 2 AT (temporisé)
Puissance et courant typiques Modèle US : 110 V, 60 Hz : 189 W, 1,8 A, FP 0,963 115 V, 60 Hz : 207 W, 1,9 A, FP 0,964 120 V, 60 Hz : 226 W, 2,0 A, FP 0,957 Modèle EU : 220 V, 50 Hz : 181 W, 0,9 A, FP 0,950 230 V, 50 Hz : 197 W, 1,0 A, FP 0,926 240 V, 50 Hz : 204 W, 1,0 A, FP 0,923 Mesures effectuées à la tension nominale. Prévoir un écart de +/- 10 %. :
Caractéristiques thermiques Refroidissement : Air pulsé Température ambiante maximale (Ta max.) : 40° C Température de surface maximale, en régime stabilisé, Ta=40° C : 80° C Dissipation thermique totale (calculée, +/- 10 % à 110 V, 60 Hz / 230 V, 50 Hz) : 650 / 670 BTU/h
Homologations Sécurité UE : EN 60598-1, EN 60598-2-17 CEM UE : EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 Sécurité US : UL 1573 Sécurité Canada : CSA C22.2 No. 166
Éléments inclus Lampe Philips CDM-SA/T 150 W (installée) : 97010111 Étrier de montage réglable : Câble de données de 5 m, XLR 3 broches : 11820008 Câble d'alimentation US de 2 m, 3 x 18 AWG, avec fiche secteur US homologuée UL (modèle US) : 11501501 Câble d'alimentation EU de 3 m, 3 x 1 mm2, IEC, fiche secteur Schuko (modèle EU) : 11501017 Câble d'alimentation EU de 3 m, 3 x 1 mm2, IEC, sans fiche secteur (modèle EU) : 11501013 Manuel d'utilisation : 35000168
Accessoires Crochet en G : 91602003 Crochet demi-coupleur : 91602005 Bouchon de terminaison DMX, XLR mâle 3 broches : 91613017 Élingue de sécurité, charge maximale d'utilisation 50 kg : 91604003
Pièces de rechange Lampe Philips CDM-SA/T 150 W : 97010111 Fusible principal 3,15 AT 5x20 mm (modèles US) : 05020043 Fusible principal 2 AT 5x20 mm (modèles EU) : 05020009
Informations de commande Mania EFX800 modèle US, 110-120 V, 60 Hz : 90430057 Mania EFX800 modèle EU, 220-240 V, 50 Hz : 90430056
