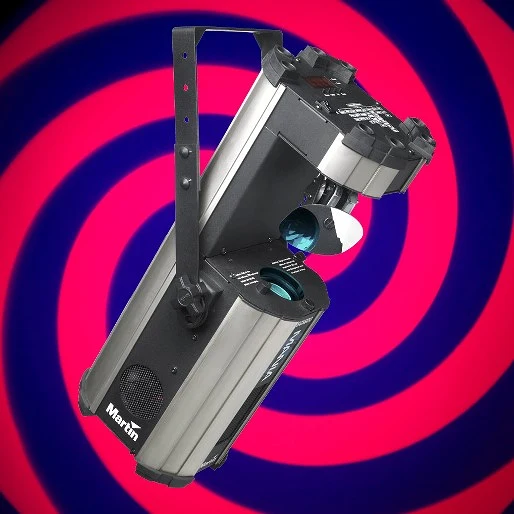

Der Mania SCX600 ist ein leistungsstarker 250-W-Halogen-Scanner mit dem hochwertigsten optischen System für maximale Lichtleistung und echte hochauflösende Bildqualität.
Größere Bilder
Eigenschaften
- 250-W-Halogenlampe
- 1000-Stunden-Lampe im Lieferumfang enthalten
- 9 austauschbare Farben plus offen
- 7 austauschbare rotierende Gobos plus offen (2 Glas, 5 Metall)
- Separater Verschluss für Stroboskopeffekt
- Hochgeschwindigkeitsspiegel
- Manuelle Fokussierung
- DMX, Standalone (Musik oder Auto-Trigger) und Host/Client-Funktion
- Dauerbetrieb – keine Abkühlzeit erforderlich
- 12 Effekte plus 12 vorprogrammierte Pan/Tilt-Makros für schnellen Start
- Alle wichtigen Sicherheitszertifizierungen CE, ETL und CETL
- Streng getestet für absolute Zuverlässigkeit
Mehr Details
Physikalisch Länge: 525 mm Breite: 240 mm Höhe: 203 mm Höhe: 408 mm inkl. Halterung Gewicht: 12,3 kg inkl. Halterung
Dynamische Effekte Farbrad: 9 austauschbare Farben + offen, Vollfarb- und geteilte Farbwahl Rotierendes Gobo-Rad: 7 austauschbare rotierende Gobos (5 Metall, 2 beschichtetes Glas), Gobo-Wahl, Dauerdrehung und Shaking Elektronische Dimmung: 0 - 100% Verschluss: Stroboskop-Effekt, Music-Trigger, sofortiges Öffnen und Blackout Motorisierter Spiegel: 198° Pan und 72° Tilt
Steuerung und Programmierung Steuerungsoptionen: DMX, Standalone, synchronisiert (Host/Client) DMX-Kanäle: 7/11 DMX-Adresseinstellung: Bedienfeld an der Geräterückseite mit 4-stelligem Display Standalone-Trigger-Optionen: Music-Trigger (wählbar über Bedienfeld oder DMX), Auto-Trigger Standalone-Programmierung: Bedienfeld an der Geräterückseite mit 4-stelligem Display Protokoll: USITT DMX512/1990 Empfänger: RS-485 Firmware-Update: Serielle Übertragung über DMX-Link
Lampe Typ: 250 W, 24 V ELC Halogen Zugelassene Lampen: Philips ELC 10H 250 W (1000 Stunden) Sockel: G5.3
Optik Abstrahlwinkel: 18,3° Manuelle Fokussierung: 2 m - 20 m
Konstruktion Gehäuse: Stahl und Aluminium
Gobos Außendurchmesser: 22,5 mm +0/-0,3 mm Maximaler Bilddurchmesser: 17 mm
Installation Befestigungspunkte: Verstellbare Halterung Ausrichtung: Beliebig
Anschlüsse AC-Stromeingang: 3-poliger IEC-Stecker DMX-Datenein-/ausgang: 3-poliger arretierbarer XLR
Stromversorgung AC-Strom: Schalter wählbar 110-120 V, 60 Hz / 220-240 V, 50 Hz Hauptsicherung: 3,15 AT (Träge)
Typische Leistung und Stromaufnahme 110 V, 60 Hz: 241 W, 2,2 A, PF 0,993 120 V, 60 Hz: 278 W, 2,3 A, PF 0,993 220 V, 50 Hz: 241 W, 1,1 A, PF 0,995 230 V, 50 Hz: 260 W, 1,2 A, PF 0,995 240 V, 50 Hz: 278 W, 1,2 A, PF 0,994 Messungen bei Nennspannung durchgeführt. Abweichung von +/-10% berücksichtigen.:
Thermisch Kühlung: Erzwungene Luftkühlung Maximale Umgebungstemperatur (Ta max.): 40° C Maximale Oberflächentemperatur, Dauerbetrieb, Ta=40° C: 80° C Gesamtwärmeabfuhr (berechnet, +/-10% bei 110 V, 60 Hz / 230 V, 50 Hz): 820 / 890 BTU/h
Zulassungen EU-Sicherheit: EN 60598-1, EN 60598-2-17 EU-EMV: EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 US-Sicherheit: UL 1573 Kanadische Sicherheit: CSA C22.2 Nr. 166
Im Lieferumfang enthalten Philips ELC 10H 250 W 1000-Stunden-Lampe: 97000111 Verstellbare U-Halterung: 55430322 5-mm-Innensechskantschlüssel: 50520615 5-m-Datenkabel, 3-poliger XLR: 11820008 2-m-US-Stromkabel, 3 x 18 AWG, mit UL-geprüftem US-Stromstecker (US-Modell): 11501501 3-m-EU-Stromkabel, 3 x 1 mm2, IEC, Schuko-Netzstecker (EU-Modell): 11501017 3-m-EU-Stromkabel, 3 x 1 mm2, IEC, ohne Netzstecker (EU-Modell): 11501013 Benutzerhandbuch: 35000169
Zubehör G-Klemme: 91602003
