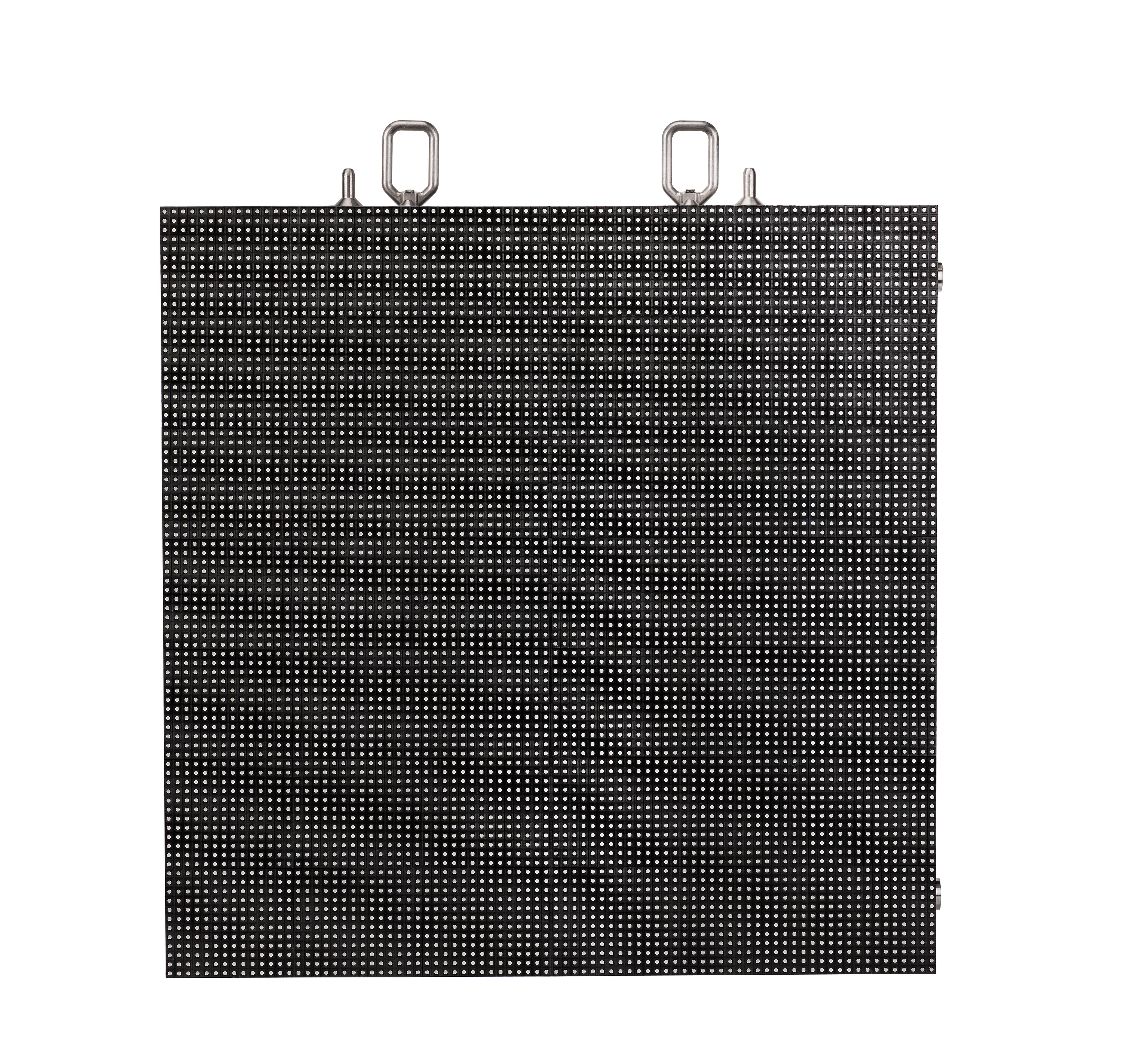

Martin VDO Fenix 6

Das VDO Fenix 6 ist das erste Modell der Familie touringtauglicher Outdoor-LED-Videopanels mit 6-mm-Pixelabstand und voller Cross-Rental-Kompatibilität. Das robuste und ergonomische Rahmendesign macht einen zusätzlichen Touring-Rahmen überflüssig und ermöglicht einen schnellen und einfachen Aufbau von LED-Videowänden. Das VDO Fenix 6 wird von der preisgekrönten Martin P3 System Controller-Familie gesteuert, die auch die kreativen LED-Videoprodukte von Martin ansteuert und so eine helle und optimale Bildqualität in einer Vielzahl von Outdoor- (und Indoor-)Mietanwendungen gewährleistet. Alle Panels, die unser Werk in Dänemark verlassen, werden so kalibriert, dass sie mit vorhandenen Panels übereinstimmen, und eignen sich damit hervorragend für den Cross-Rental-Einsatz.

Robust und touringtauglich – direkt aus der Box tourbereit
Einfache Montage und Konfiguration – erfordert nur eine Person
Vollständig kalibriert für optimale Bildqualität und volle Cross-Rental-Kompatibilität

Mechanik Höhe: 576 mm (22,7 Zoll) Tiefe: 100 mm (4 Zoll) Gewicht: 12,4 kg (27,4 lb) Breite: 576 mm (22,7 Zoll)

Steuerung/Benutzeroberfläche Gerätestatus: Mehrfarbige Status-LED Gerätetest und Reset: Taster zum Aufrufen lokaler Testmuster und Zurücksetzen des Geräts

Photometrische Daten Pixelabstand (Pixelmitte zu Pixelmitte): 6,857 mm Gesamtleistung (max.): 5500 Nit (kalibriert Farbauflösung: 16 Bit pro Farbe (48 Bit pro Pixel) Auflösung, ein Panel: 84 x 84 Pixel Pixel pro Panel: 7056 Farb- und Intensitätskalibrierung: Auf Pixelebene

Videoverarbeitung Videosignalprozessor: Martin P3-100™, P3-200™, P3-300™ oder P3-PC System Controller Systemverarbeitungstiefe: 16 Bit pro Farbe (48 Bit pro Pixel) Bildwiederholrate: 10 500 Hz Kalibrierung: Farbe und Helligkeit pro Pixel, für einfache Wartung in jedem LED-Block gespeichert Systemlatenz: Progressiv 1 Frame, Interlaced 3 Frames Latenz zwischen erstem und letztem Panel: Keine Frame-Synchronisation zu Analogsignal oder Genlock: Ja, im P3 System Controller integriert Bilddrehung: Ja, im P3 System Controller integriert Skalierung: Ja, im P3 System Controller integriert De-Interlacing: Ja, im P3 System Controller integriert Auswahl und Anpassung der Gammakurve: Ja, im P3 System Controller integriert Echtzeit-Remapping der Panel-Inhalte: Ja, im P3 System Controller integriert Farbtemperatursteuerung: Ja, im P3 System Controller integriert Farbraumsteuerung: Ja, im P3 System Controller integriert

P3 Signalprotokoll Signaltyp: Gigabit Ethernet Protokoll: Herstellereigenes Martin P3 Hot-Plug-fähig: Ja, an allen Anschlüssen galvanisch getrennt Kabeltyp: Ethernet, CAT 5e oder besser Kabellänge: Bis zu 100 m zwischen zwei beliebigen Geräten, erweiterbar mit Ethernet-Switch

Konstruktion Panelrahmen: Aluminium LED-Module pro Panel: 14 Farbe: Mattschwarz Schutzart: IP65

Installation Ausrichtung: Beliebig Rigging: Einzelnes Panel über Standard-Traversenklemmen, komplette Spalte(n) über Header-Hardware Max. Hängung in einer Spalte: 21 Panels der VDO Fenix Familie Panelverriegelung: Schnellverschluss-Montagesystem, Bedienung durch eine Person

Anschlüsse Netzeingang: Neutrik PowerCON TRUE 1 Dateneingang: Gigabit-Ethernet-Anschluss nach IP65 Netzdurchgang: Neutrik PowerCON TRUE 1 Datendurchgang: Gigabit-Ethernet-Anschluss nach IP65

Elektrische Daten Netzspannung: 200–240 V nominal, 50/60 Hz Netzteil: Integriert, Multi-Voltage mit automatischer Spannungserkennung Maximale Leistungsaufnahme (bei voller Intensität, Vollweiß): 250 W Typische Leistungsaufnahme (bei typischen Videoinhalten): 85 W Die Angaben für typische Videoinhalte sind lediglich Richtwerte und können variieren:

Thermische Daten Kühlung: Konvektion Maximale Umgebungstemperatur (bei voller Intensität, Vollweiß): 40 °C (104 °F) Minimale Umgebungstemperatur (Ta min.): 0 °C (32 °F)

Zulassungen EU-Sicherheit: EN 60825-1, EN 60950, EN 60529 EU-EMV: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US-Sicherheit (in Bearbeitung): ANSI/UL 60950-1 Kanadische Sicherheit (in Bearbeitung): CAN/CSA 60950-1 Australien/Neuseeland: C-TICK N4241

Zubehör Hardware: Header der VDO Fenix™ Familie Footer-Hardware der VDO Fenix™ Familie Curving-Kit der VDO Fenix™ Familie Flightcases der VDO Fenix™ Familie Netzkabel: Netzeingangskabel, 16 A, 14 AWG, SJT, 1,5 mm2, H05VV-F, mit PowerCON TRUE1 NAC3FX-W, 1,5 m (4,9 ft.): Art.-Nr. 11541513 Netzdurchgangskabel, 16 A, 14 AWG, SJT, 1,5 mm2, H05VV-F, PowerCON TRUE1 Ein-/Ausgangsanschlüsse, 0,7 m (2,3 ft.): Art.-Nr. 11541514 Netzdurchgangskabel, 16 A, 14 AWG, SJT, 1,5 mm2, H05VV-F, PowerCON TRUE1 Ein-/Ausgangsanschlüsse, 1,5 m (4,9 ft.): Art.-Nr. 11541512 Netzdurchgangskabel, 16 A, 14 AWG, SJT, 1,5 mm2, H05VV-F, PowerCON TRUE1 Ein-/Ausgangsanschlüsse, 3,25 m (10,7 ft.): Art.-Nr. 11541511 Netzanschlüsse: Kabelstecker, PowerCON TRUE1 Buchse, NAC3FX-W: Art.-Nr. 05323416 Kabelstecker, PowerCON TRUE1 Stecker, NAC3MX-W: Art.-Nr. 06343418

Zugehörige Artikel Martin P3-100™ System-Controller: Art.-Nr. 90721010 Martin P3-200™ System-Controller: Art.-Nr. 90721020 Martin P3-300™ System-Controller: Art.-Nr. 90721060 Martin P3-PC™ System-Controller: Art.-Nr. 90721030

Bestellinformationen VDO Fenix 6™ Panel im Flightcase für 6 Einheiten: Art.-Nr. 90354630 VDO Fenix™ Flightcase für 6 Panels: Art.-Nr. 91515032 VDO Fenix 6™ LED-Videopanel im Karton: Art.-Nr. 90354620
