Cyclo Series
Grandes images

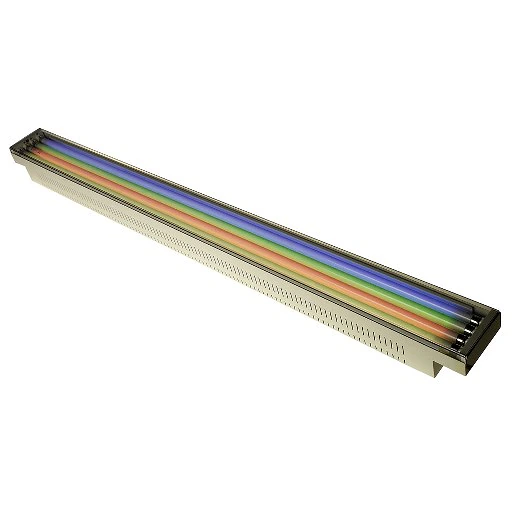

The Cyclo Series provides a simple dynamic lighting solution for stores and other commercial applications, with a fluorescent linear luminaire that uniformly washes surfaces in color and variable color temperature white light.

Caractéristiques

  • 28 W T5 fluorescent tubes, 54 W (110 V version only)
  • Choice of 2, 3 or 4 tube versions
  • Long lamp life (20 000 hrs)
  • Choice of opal or clear front covers
  • 0-100% intensity control
  • Control Options: DMX or analog control versions
  • Surface mounting
  • End-user programming: no extra controller required

plus de détails

Lamp Type: T5 fluorescent tubes Approved lamps: Osram T5 HE 28 W and T5 HO 54 W Average lifetime: 20 000 hours Socket: G5
Installation Orientation: Any Minimum free space: 25 mm
Electrical AC power: 198-240 V, 50/60 Hz
Thermal Maximum ambient temperature (Ta max.): 40° C Minimum ambient temperature (Ta min.): -20° C Cooling: Convection
Approvals EU safety: EN 60598-1, EN 60598-2-1 EU EMC: EN 55015, EN 60555-3
CE

Téléchargements

Specifications
  Version Langue Taille Téléchargé
file type icon Cyclo 04 performance data
en version A, mis à jour : oct. 2020
A  en  40 ko oct. 2020
file type icon Cyclo 03 performance data
en version A, mis à jour : oct. 2020
A  en  12,3 ko oct. 2020
file type icon Cyclo 02 performance data
en version A, mis à jour : oct. 2020
A  en  14,1 ko oct. 2020
Photometric Data
en version A, mis à jour : mai 2018
A   en    mai 2018
file type icon Caractéristiques, Cyclo 03/04 DMX
fr version A, mis à jour : oct. 2020
A  fr  34,6 ko oct. 2020
file type icon Specifiche, Cyclo 03/04 DMX
it version C, mis à jour : oct. 2020
C  it  9,8 ko oct. 2020
file type icon Especificacione, Cyclo 03/04 DMX
es version C, mis à jour : oct. 2020
C  es  9,17 ko oct. 2020
file type icon Specifications, Cyclo 03/04 DMX
en version C, mis à jour : oct. 2020
C  en  9,62 ko oct. 2020
file type icon Technische Daten, Cyclo 03/04 DMX
de version C, mis à jour : oct. 2020
C  de  15,1 ko oct. 2020
file type icon Specifications, Cyclo 03/04
en version C, mis à jour : oct. 2020
C  en  14,2 ko oct. 2020
file type icon Technische Daten, Cyclo 03/04
de version C, mis à jour : oct. 2020
C  de  405 ko oct. 2020
file type icon Specifications, Cyclo 02
en version C, mis à jour : oct. 2020
C  en  7,5 ko oct. 2020
file type icon Technische Daten, Cyclo 02
de version C, mis à jour : oct. 2020
C  de  403 ko oct. 2020
Manuals
  Version Langue Taille Téléchargé
file type icon Bedienungsanleitungl, Cyclo 02/03/04
de version C, mis à jour : oct. 2020
C  de  706 ko oct. 2020
file type icon User manual, Cyclo 02/03/04
en version C, mis à jour : oct. 2020
C  en  207 ko oct. 2020
file type icon Manuale d´uso, Cyclo 02/03/04
it version C, mis à jour : oct. 2020
C  it  187 ko oct. 2020
file type icon Manuel d´utilisationl, Cyclo 03/04 DMX
fr version A, mis à jour : oct. 2020
A  fr  309 ko oct. 2020
file type icon User manual, Cyclo 03/04 DMX HO EU
en version A, mis à jour : déc. 2020
A  en  492 ko déc. 2020
file type icon Manuale d´uso, Cyclo 03/04 DMX
it version C, mis à jour : oct. 2020
C  it  453 ko oct. 2020
file type icon Manual de instruccionesl, Cyclo 03/04 DMX
es version C, mis à jour : oct. 2020
C  es  381 ko oct. 2020
file type icon User manual, Cyclo 03/04 DMX
en version C, mis à jour : oct. 2020
C  en  372 ko oct. 2020
file type icon Bedienungsanleitungl, Cyclo 03/04 DMX
de version C, mis à jour : oct. 2020
C  de  274 ko oct. 2020
Illustrations
  Version Langue Taille Téléchargé
file type icon Cyclo 04, Dimensions
en version A, mis à jour : oct. 2020
A  en  68,7 ko oct. 2020
file type icon Cyclo 03, Dimensions
en version A, mis à jour : oct. 2020
A  en  67,4 ko oct. 2020
file type icon Cyclo 02, Dimensions
en version A, mis à jour : oct. 2020
A  en  70,7 ko oct. 2020
file type icon DIMS_Cyclo_03_04_A_dxf
mis à jour : oct. 2020
    142 ko oct. 2020
file type icon DIMS_Cyclo_03_04_A_
mis à jour : oct. 2020
    48 ko oct. 2020
file type icon Cyclo DMX 03-04 HO Dimensions (DXF)
en version A, mis à jour : oct. 2020
A  en  139 ko oct. 2020
file type icon Cyclo DMX 03-04 HO Dimensions (PDF)
en version A, mis à jour : oct. 2020
A  en  47,3 ko oct. 2020
Compliances
  Version Langue Taille Téléchargé
file type icon Cyclo Series- EU Declaration of Conformity
es version A, mis à jour : oct. 2020
A  es  48,4 ko oct. 2020
Service Notes
  Version Langue Taille Téléchargé
file type icon Cyclo diffuser kit installation
en version A, mis à jour : oct. 2020
A  en  403 ko oct. 2020
Hints and Tips
  Version Langue Taille Téléchargé
Running Cyclos at Very Low Ambient Temperatures
en version A, mis à jour : mai 2018
A   en    mai 2018
RJ-45 Connectors
en version A, mis à jour : mai 2018
A   en    mai 2018
Optimizing Cyclo Tube Lifetimes
en version A, mis à jour : mai 2018
A   en    mai 2018
Installing 54 Watt Tubes Will Damage a 28 Watt Cyclo
en version A, mis à jour : mai 2018
A   en    mai 2018
