Exterior Linear Quad Cove
Arrêté

Éclairage de cove à mélange de couleurs QUAD homologué pour l'extérieur

Exterior Linear Quad Cove
Grandes images

Quantités limitées disponibles  - veuillez contacter votre distributeur pour plus d'informations

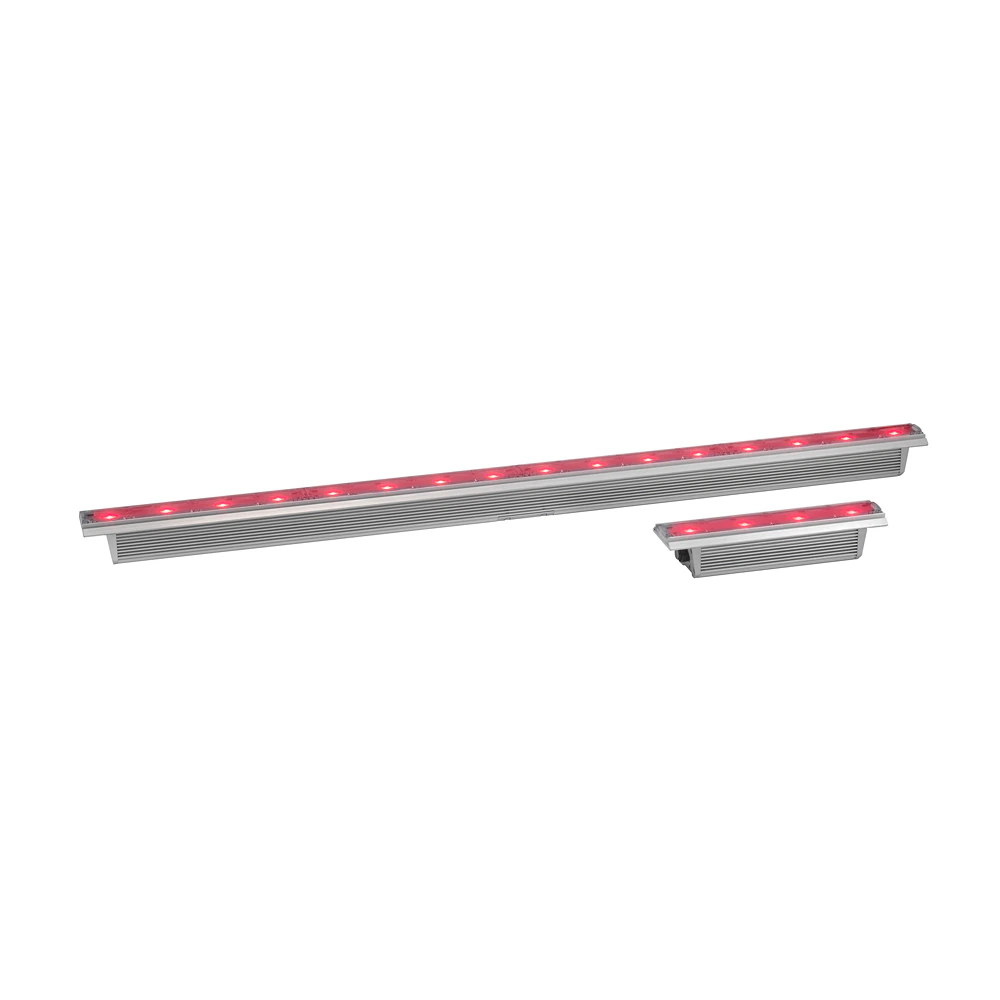

Les Exterior™ Linears sont une série de projecteurs à LED avec changement de couleur dans un boîtier robuste adapté à l'extérieur. Les projecteurs Exterior Linear offrent un haut rendement et sont disponibles en versions éclairage de cove et éclairage rasant.

Les Exterior™ Linear 1210 Cove QUAD et Exterior™ Linear 310 Cove QUAD utilisent des LED quadri-couleurs pour un mélange de couleurs supérieur directement au niveau de l'objectif et pour éviter les ombres multicolores.

Ils offrent un excellent mélange de couleurs et une distribution lumineuse uniforme selon un angle de faisceau adapté à un large éventail d'applications d'éclairage indirect, telles que l'éclairage de cove dans les plafonds, l'éclairage décoratif des murs et autres structures. Les projecteurs Exterior Linear sont contrôlables en DMX, faciles à installer grâce à leur alimentation électrique universelle intégrée et se connectent via chaîne en guirlande en utilisant un connecteur combiné puissance et données.

En savoir plus sur notre vérification de produit et fiabilité

  • Projecteur LED linéaire avec mélange de couleurs préalablement mélangées
  • Projecteur robuste adapté à l'extérieur disponible en deux longueurs
  • Installation facile avec alimentation électrique intégrée

  • Contrôle supérieur de l'éblouissement

    L'option de lames pour Exterior Linear réduit efficacement l'éblouissement en limitant la visibilité à l'intérieur du luminaire, offrant un confort visuel efficace et une pollution lumineuse réduite

  • Infrastructure facile

    Le connecteur hybride permet une connexion facile et sécurisée en bout à bout ou via un câble d'extension. L'alimentation intégrée permet des chaînes de luminaires longues jusqu'à 100 ft en 230V

  • Installation flexible

    Le support de montage articulé permet une installation flexible

  • Contrôle sophistiqué

    L'outil magnétique intelligent permet d'accéder aux informations d'état locales. L'Exterior Linear intègre également la gestion des appareils à distance (RDM) pour les paramètres et diagnostics à distance.

  • Couleur prémélangée

    La LED couleur QUAD assure un mélange de couleurs supérieur à l'intérieur de la lentille. Cela améliore également l'apparence et l'esthétique lorsque le projecteur lui-même est visible.

featured content

Contrôle supérieur de l'éblouissement

L'option de lames pour Exterior Linear réduit efficacement l'éblouissement en limitant la visibilité à l'intérieur du luminaire, offrant un confort visuel efficace et une pollution lumineuse réduite

featured content

Infrastructure facile

Le connecteur hybride permet une connexion facile et sécurisée en bout à bout ou via un câble d'extension. L'alimentation intégrée permet des chaînes de luminaires longues jusqu'à 100 ft en 230V

featured content

Installation flexible

Le support de montage articulé permet une installation flexible

featured content

Contrôle sophistiqué

L'outil magnétique intelligent permet d'accéder aux informations d'état locales. L'Exterior Linear intègre également la gestion des appareils à distance (RDM) pour les paramètres et diagnostics à distance.

featured content

Couleur prémélangée

La LED couleur QUAD assure un mélange de couleurs supérieur à l'intérieur de la lentille. Cela améliore également l'apparence et l'esthétique lorsque le projecteur lui-même est visible.

Vidéos





Caractéristiques

  • Mélange de couleurs prémélangé et largement diffusé
  • Consommation électrique très faible (max 20 W/ft)
  • Aucun boîtier de commande supplémentaire requis – se connecte directement à la tension secteur et à la DMX
  • Alimentation et commande internes (DMX, RDM et outil magnétique)
  • Boîtier IP66 ultra robuste
  • Contrôle d'intensité 0–100 %

Caractéristiques techniques

  • Physical 310 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.5 kg (3.4 lbs.)

     1210 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.0 kg (13.3 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: Quad-color OSRAM Ostar Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 105° LED spacing: 4 LEDs per 300 mm (4 LEDs per foot) Binning: Tight color and flux binning

    *Figure obtained under manufacturer's test conditions
    Photometric Data Exterior Linear 310 QUAD Cove:

    Total luminous output: 793 lumens
    Red output: 196 lumens
    Green output: 490 lumens
    Blue output: 115 lumens
    White output: 690 lumens

     Exterior Linear 1210 QUAD Cove:

    Total luminous output: 3180 lumens
    Red output: 783 lumens
    Green output: 1955 lumens
    Blue output: 456 lumens
    White output: 2760 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate with diffuser Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100-277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.)* Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.)* Typical half-cycle RMS inrush current: 0.3 A, 1210 QUAD models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    *Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 40 lm/W LWR*: 529 lm/kg (233 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Exterior Linear 310/1210 QUAD Cove Louvre, set of 4: P/N 91611852
    Ordering Information Exterior Linear 310 Quad Cove: P/N MAR-90356997 Exterior Linear 1210 Quad Cove: P/N MAR-90356996
