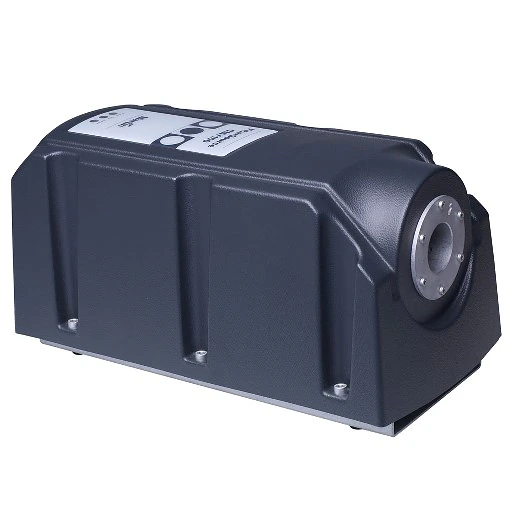

Le FiberSource CMY150 est un luminaire à changement de couleur automatisé de 150 W conçu pour illuminer les câbles à fibres optiques dans les installations intérieures et extérieures. Il offre un mélange de couleurs CMY sans transition et un gradateur continu sur toute la plage.
Grandes images
Caractéristiques
- Lampe aux halogénures métalliques 150 W
- Système de mélange de couleurs CMY
- Contrôle d'intensité 0-100%
- Jusqu'à 800 câbles à fibres optiques (1 mm)
- DMX, autonome, activation par horloge en temps réel
- Indice de protection : IP44
plus de détails
Dimensions physiques Longueur : 398 mm Largeur : 195 mm Hauteur : 197 mm Poids : 8 kg
Effets dynamiques Mélange des couleurs : CMY Cyan : 0 - 100 % Magenta : 0 - 100 % Jaune : 0 - 100 % Gradateur : 0 - 100 %
Contrôle et programmation Options de contrôle : DMX, autonome, synchronisé (maître/client) Canaux DMX : 7 Options de déclenchement autonome : Minuterie interne et/ou niveau de lumière ambiante Mémoire autonome : 20 scènes Paramétrage adresse DMX : Application Martin MUM™ fonctionnant sur PC Windows Programmation autonome et maître/client : Application Martin MUM™ fonctionnant sur PC Windows Protocole : USITT DMX512/1990 Récepteur : RS-485
Lampe Type : 150 W halogénure métallique Lampes approuvées : Philips CDM-SA/R 150 Douille : Connecteur séparé pour fils de lampe intégrés Contrôle : Marche/arrêt automatique et/ou à distance
Construction Boîtier : Plastique, ABS Couleur(s) : Gris anthracite (RAL 7016) Indice de protection : IP44
Installation Orientation intérieure : Quelconque Orientation extérieure : Horizontale Distance minimale aux matériaux combustibles : 0,1 m Distance minimale autour du ventilateur et des aérations : 0,2 m
Connexions Connexion alimentation : Queue de câble de 1,8 m Connexion données : Queue de câble de 1,8 m avec connecteurs XLR 3 broches
Électrique Alimentation CA : 100/120/210/230/250 V, 50/60 Hz Fusible principal : 5 AT (temporisé)
Puissance et intensité typiques 100 V, 50 Hz : 220 W, 2,4 A 100 V, 60 Hz : 210 W, 2,2 A 120 V, 60 Hz : 220 W, 1,8 A 208 V, 60 Hz : 200 W, 1,0 A 230 V, 50 Hz : 210 W, 1,0 A 250 V, 50 Hz : 220 W, 0,9 A Mesures effectuées à tension nominale. Prévoir une déviation de ±10 %. :
Thermique Température ambiante maximale (Ta max.) : 40°C Température de surface maximale, en régime permanent, Ta=40°C : 70°C Refroidissement : Système de refroidissement par air forcé filtré Dissipation thermique totale (calculée, ±10 %) : 750 BTU/h
Certifications Sécurité US : UL 1598 Sécurité canadienne : CSA C22.2 No. 250.0-00 Sécurité UE : EN 60598-2-17 + Corr. A2 CEM UE : EN 55 015, EN 55 103-1, EN 61 547
Articles inclus Lampe Philips CDM-SA/R 150 : 97010113
Accessoires Adaptateur fibre, 350-800 pcs. (intervalle 50 pcs.) fibre Ø 1 mm, D= 38 mm : 91611034 Adaptateur fibre, 75-350 pcs. (intervalle 25 pcs.) fibre Ø 1 mm, D= 30 mm : 91611035 Fibre lumineuse 10 m LF120HL, Ø 12 mm : 91611070 Fibre lumineuse 20 m LF120HL, Ø 12 mm : 91611071 Fibre lumineuse 60 m LF120HL, Ø 12 mm : 91611072
Articles connexes Boîtier interface USB Martin DABS1™ incl. câbles : 90758090
Pièces de rechange Lampe Philips CDM-SA/R 150 : 97010113 Fusible principal 5,0 AT : 05020018 Filtre à air : 62400205
Informations de commande FiberSource CMY 150, 230 V, 50 Hz : 90523000 FiberSource CMY 150, 120 V, 60 Hz : 90523100
