FiberSource CMY150
Utgått

FiberSource CMY150
Större bilder

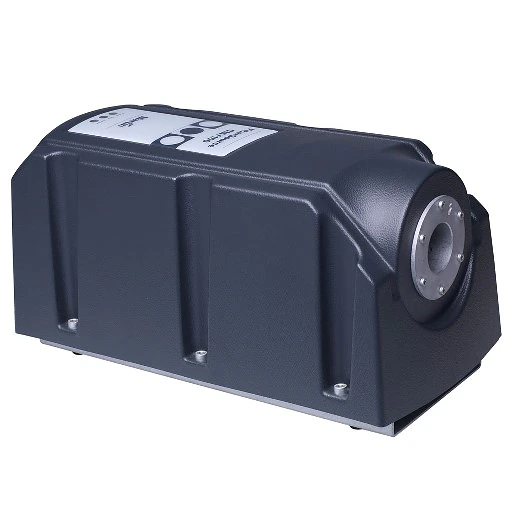

FiberSource CMY150 är en automatiserad 150 W färgbytande armatur för belysning av fiberoptiska kablar i in- och utomhusinstallationer. Den erbjuder sömlös CMY-färgblandning och fullständig kontinuerlig dimning.

Funktioner

  • 150 W metallhalogenlampa
  • CMY-färgblandningssystem
  • 0-100% intensitetskontroll
  • Upp till 800 fiberkablar (1 mm)
  • DMX, fristående, aktivering via realtidsklocka
  • Väderbeständighetsklass: IP44

Fler detaljer

Fysisk Längd: 398 mm Bredd: 195 mm Höjd: 197 mm Vikt: 8 kg
Dynamiska effekter Färgblandning: CMY Cyan: 0 - 100% Magenta: 0 - 100% Gul: 0 - 100% Dimmer: 0 - 100%
Kontroll och programmering Kontrollalternativ: DMX, fristående, synkroniserad (master/client) DMX-kanaler: 7 Fristående triggealternativ: Intern timer och/eller omgivande ljusnivå Fristående minne: 20 scener DMX-adressinställning: Martin MUM™-applikation som körs på Windows PC Fristående och master/client-programmering: Martin MUM™-applikation som körs på Windows PC Protokoll: USITT DMX512/1990 Mottagare: RS-485
Lampa Typ: 150 W metalhalogenid Godkända lampor: Philips CDM-SA/R 150 Sockel: Separat kontakt för integrerad lampkabel Kontroll: Automatisk och/eller fjärr på/av
Konstruktion Hölje: Plast, ABS Färg(er): Antracitgrå (RAL 7016) Skyddsklass: IP44
Installation Inomhusposition: Valfri Utomhusposition: Horisontell Minsta avstånd till brännbara material: 0,1 m Minsta friutrymme runt fläkt och luftöppningar: 0,2 m
Anslutningar Strömöverföring: 1,8 m kabelslinga Dataanslutning: 1,8 m kabelslinga med 3-pins XLR-kontakter
Elektriskt AC-ström: 100/120/210/230/250 V, 50/60 Hz Huvudsäkring: 5 AT (långsam)
Typisk effekt och ström 100 V, 50 Hz: 220 W, 2,4 A 100 V, 60 Hz: 210 W, 2,2 A 120 V, 60 Hz: 220 W, 1,8 A 208 V, 60 Hz: 200 W, 1,0 A 230 V, 50 Hz: 210 W, 1,0 A 250 V, 50 Hz: 220 W, 0,9 A Mätningar utförda vid nominell spänning. Tillåtelse för avvikelse +/- 10%.:
Termisk Maximal omgivningstemperatur (Ta max.): 40° C Maximal yttemperatur, stadigt tillstånd, Ta=40° C: 70° C Kylning: Filtrerat system för tvingad luftkylning Totalt värmeavgivning (beräknat, +/- 10%): 750 BTU/tim.
Godkännanden US-säkerhet: UL 1598 Kanadensisk säkerhet: CSA C22.2 No. 250.0-00 EU-säkerhet: EN 60598-2-17 + Corr. A2 EU EMC: EN 55 015, EN 55 103-1, EN 61 547
CE ETL C US Intertek
Inkluderade artiklar Philips CDM-SA/R 150-lampa: 97010113
Tillbehör Fiberadapter, 350–800 st (intervall 50 st) Ø 1 mm fiber, D = 38 mm: 91611034 Fiberadapter, 75–350 st (intervall 25 st) Ø 1 mm fiber, D = 30 mm: 91611035 10 m optisk fiber LF120HL, Ø 12 mm: 91611070 20 m optisk fiber LF120HL, Ø 12 mm: 91611071 60 m optisk fiber LF120HL, Ø 12 mm: 91611072
Relaterade artiklar Martin DABS1™ USB-gränssnittslåda inkl. kablar: 90758090
Reservdelar Philips CDM-SA/R 150-lampa: 97010113 5,0 AT huvudsäkring: 05020018 Luftfilter: 62400205
Beställningsinformation FiberSource CMY 150, 230 V, 50 Hz: 90523000 FiberSource CMY 150, 120 V, 60 Hz: 90523100

Nedladdningar

Specifications
  Version Språk Storlek Uppladdat
file type icon FiberSource CMY150- Descriptive specification
en version C, uppdaterad: maj 2018
C  en  46,5 KB maj 2018
file type icon FiberSource CMY150- DMX chart
en version 1, uppdaterad: maj 2018
1  en  37 KB maj 2018
file type icon Xciter, Ether2DMX Router, Wizard Extreme, FiberSource CMY150- Technische Daten
de version D, uppdaterad: nov 2020
D  de  7,39 KB nov 2020
file type icon MAC 700 Wash, FiberSource CMY150, AF 2 fan- Specifications
en version C, uppdaterad: okt 2020
C  en  23,5 KB okt 2020
file type icon FiberSource CMY150- Specifications
en version E, uppdaterad: jul 2020
E  en  14,6 KB jul 2020
file type icon Jem ZR12 AL, MAC 550, Mania PR1, Mania DC3, FiberSource CMY150, Cyclo 04 Wallwasher, Cyclo IP65 Series, MAC 700 Profile, Jem ZR12 DMX, Mania EF1i- Specifiche
it version A, uppdaterad: okt 2020
A  it  32,5 KB okt 2020
file type icon Noise Measurement Report
en version A, uppdaterad: maj 2018
A  en  645 KB maj 2018
file type icon FiberSource CMY150- Technische Daten
de version D, uppdaterad: jul 2020
D  de  47,1 KB jul 2020
file type icon FiberSource CMY150- Specifiche
it version A, uppdaterad: maj 2018
A  it  15 KB maj 2018
FiberSource CMY150 DMX table
en version 1, uppdaterad: maj 2018
1   en    maj 2018
Manuals
  Version Språk Storlek Uppladdat
file type icon FiberSource CMY150- Bedienungsanleitung
de version D, uppdaterad: jul 2020
D  de  952 KB jul 2020
file type icon FiberSource CMY150 - User manual
en version E, uppdaterad: jul 2020
E  en  366 KB jul 2020
file type icon FiberSource CMY150- Manuel d'utilisation
fr version A, uppdaterad: maj 2018
A  fr  431 KB maj 2018
file type icon FiberSource CMY150- Manuale d'uso
it version A, uppdaterad: jul 2020
A  it  797 KB jul 2020
Illustrations
  Version Språk Storlek Uppladdat
file type icon FiberSource CMY150- Dimensions (DXF)
en version A, uppdaterad: maj 2018
A  en  191 KB maj 2018
file type icon FiberSource CMY150- Dimensions
en version A, uppdaterad: maj 2018
A  en  172 KB maj 2018
Compliances
  Version Språk Storlek Uppladdat
US Version Receives ETL Approval
en version A, uppdaterad: maj 2018
A   en    maj 2018
file type icon FiberSource CMY150, FiberSource B150- ETL Authorization To Mark
en version A, uppdaterad: maj 2018
A  en  236 KB maj 2018
Software
  Version Storlek Uppladdat
download icon for FiberSource CMY150 Main CPU FiberSource CMY150 Main CPU
version 2.3.0, släppt: maj 2018
2.3.0   42,3 KB maj 2018
Windows download icon Martin USB Tools
version 1.2, släppt: jul 2020
1.2   107 MB jul 2020
Service Notes
  Version Språk Storlek Uppladdat
CPFC Capacitor Replacement Recommendation
en version B, uppdaterad: maj 2018
B   en    maj 2018
DMX Cable Connection Changed
en version A, uppdaterad: maj 2018
A   en    maj 2018
DMX Reset Bug
en version A, uppdaterad: maj 2018
A   en    maj 2018
Improved Corrosion Resistance for Fiberport
en version A, uppdaterad: maj 2018
A   en    maj 2018
Omega Bracket Mounting Holes Added
en version A, uppdaterad: maj 2018
A   en    maj 2018
file type icon FiberSource CMY150- PFC Capacitor Replacement
en version A, uppdaterad: maj 2018
A  en  716 KB maj 2018
file type icon RoboColor III, Wizard, Wizard Extreme, Mania EFX700, Exterior 200, FiberSource CMY150, RoboColor Pro 400- PFC Capacitor Replacement
en version A, uppdaterad: maj 2018
A  en  568 KB maj 2018
file type icon Fiber Adaptor Kit
en version B, uppdaterad: maj 2018
B  en  537 KB maj 2018
Hints and Tips
  Version Språk Storlek Uppladdat
Discharge Lighting Shutdown Guidelines
en version A, uppdaterad: maj 2018
A   en    maj 2018
Serial Upload Compatibility Issues
en version A, uppdaterad: maj 2018
A   en    maj 2018
Software Version Error on Label
en version A, uppdaterad: maj 2018
A   en    maj 2018
Firmware
  Version Storlek Uppladdat
download icon for FiberSource CMY150 - Firmware FiberSource CMY150 - Firmware
version 2.3.0, uppdaterad: jul 2026
2.3.0   jul 2026
