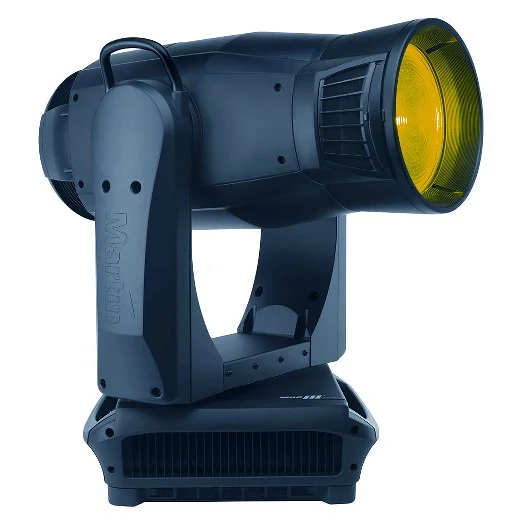

Le MAC III Wash est un projecteur de lavage doté de toutes les fonctionnalités et couvrant la gamme complète, équipé d'un système de volets internes unique (obturateurs) qui permet aux concepteurs de façonner et de contrôler la projection lumineuse sur les scènes, les artistes, les décors, les voiles ou tout élément de plateau avec une grande précision. Son système de cadrage interne en fait un substitut automatisé hautement capable à un projecteur Fresnel à lumière du jour conventionnel de 2,5 kW.
Le MAC III Wash se distingue par une qualité de lumière exceptionnelle avec des choix de couleur illimités et une puissance impressionnante. Contrairement aux autres projecteurs, le MAC III Wash maintient une efficacité quasi totale sur toute la plage de zoom sans saut de faisceau visible lors du passage du zoom serré au zoom large.
Grandes images
Caractéristiques
- Projecteur de wash puissant avec volets intégrés
- Zoom linéaire complet 1:4 sans changement d'optique
- Mélange de couleurs CMY plus roue chromatique
- CTO variable
- Iris
- Variateur / Obturateur
- Lentille Fresnel 9 pouces
- Lentille PC transparente optionnelle
- Très silencieux
plus de détails
Caractéristiques physiques Longueur (tête) : 712 mm Largeur : 536 mm Hauteur : 936 mm Poids : 53,5 kg
Effets dynamiques Mélange de couleurs : CMY, réglable indépendamment de 0 à 100 % Contrôle de la température de couleur : CTO, variable de 6000 à 3200 K Roue de couleurs : 7 filtres dichroïques interchangeables + position ouverte, indexation, rotation continue, couleur aléatoire Mise en forme du faisceau : Volets internes, ouverture à variation continue, rotation indexée +55°/-55° Iris : Variable, effets de pulsation Gradation : Gradation continue de 0 à 100 % combinant électronique et mécanique, choix parmi quatre courbes de gradation Obturateur mécanique : Effet stroboscopique 2 - 10 Hz, effets de pulsation, ouverture et extinction instantanées Zoom : Motorisé Pan : 540° Tilt : 268° Système de correction de position : Surveillance de la position absolue
Contrôle et programmation Canaux DMX : 21 Réglage et adressage : Panneau de commande avec afficheur graphique rétroéclairé et molette de navigation, ou via DMX RDM : Implémenté Contrôle 16 bits : Gradateur, indexation des gobos (roues de gobos 1 et 2), mise au point, zoom, pan et tilt Conformité DMX : USITT DMX512-A Conformité RDM : ANSI/ESTA E1.20 Récepteur : RS-485 à isolation optique Mise à jour du firmware : Périphérique de mémoire USB ou interface matérielle USB/DMX via la liaison DMX
Lampe Type : Décharge 1500 W Lampe homologuée : Osram HTI 1500W/60/P50 7mm Lok-it Température de couleur : 6000 K IRC (indice de rendu des couleurs) : >90 Durée de vie moyenne : 750 heures Réamorçage à chaud : Semi-chaud (réamorçage en moins de 90 secondes) Culot : PGJ50 Ballast : Électronique
Utilitaires de maintenance Identification du projecteur : Numéro d'identification à 4 chiffres paramétrable par l'utilisateur
Construction Couleur(s) : Noir Boîtier : Alliage de magnésium, composite renforcé de fibres résistant aux UV Réflecteur : Verre, lumière froide Indice de protection : IP20
Installation Points de fixation : Huit points de verrouillage quart de tour Orientation : Quelconque Distance minimale aux surfaces éclairées : 5,8 m Distance minimale aux matériaux combustibles : 0,2 m
Connexions Entrée d'alimentation secteur : Neutrik PowerCon Entrée/sortie de données DMX et RDM : XLR 5 broches verrouillable Ethernet (compatible Artnet II, prêt pour ACN) : Embase Neutrik RJ-45 (accepte les connecteurs Neutrik EtherCon dans le boîtier) Périphériques de mémoire USB : Embase USB hôte Futures options USB : Embase USB périphérique
Caractéristiques électriques Alimentation secteur : 200-240 V nominal, 50/60 Hz Bloc d'alimentation : Électronique à découpage avec sélection automatique de tension Fusibles principaux : 16 AT (x 2)
Puissance et courant typiques 200 V, 50 Hz : 1801 W, 9.0 A, PF 0.996 200 V, 60 Hz : 1805 W, 9.1 A, PF 0.995 208 V, 60 Hz : 1802 W, 8.8 A, PF 0.994 220 V, 50 Hz : 1788 W, 8.2 A, PF 0.994 230 V, 50 Hz : 1783 W, 7.8 A, PF 0.993 240 V, 50 Hz : 1779 W, 7.5 A, PF 0.989 240 V, 60 Hz : 1786 W, 7.5 A, PF 0.987 Mesures effectuées à la tension nominale. Prévoir un écart de +/- 10 %. : PF = facteur de puissance :
Thermique Refroidissement : Air pulsé filtré (régulé en température, faible niveau sonore) Température ambiante maximale (Ta max.) : 40° C Température de surface maximale, en régime permanent, à une température ambiante de 40° C : 170° C (338° F) Dissipation thermique totale (calculée, +/- 10 % à 200 V, 60 Hz) : 6160 BTU/h
Homologations Sécurité UE : EN 60598-1, EN 60598-2-17 CEM UE : EN 55 015, EN 55 103-1, EN 61 547 Sécurité États-Unis (en attente) : ANSI/UL 1573 Sécurité Canada (en attente) : CAN/CSA E60598-1, CAN/CSA E598-2-17
Éléments inclus Lampe (installée) : 97010348 Deux supports de fixation pour pince Omega avec attaches quart de tour : 91602001
Accessoires Câble d'alimentation, 12 AWG, SJT, avec connecteur d'entrée Neutrik PowerCon NAC3FCA, 3 m : 11541503 Connecteur d'entrée d'alimentation Neutrik PowerCon NAC3FCA, montage sur câble, bleu : 05342804 Lampe Philips MSR Gold 1500 Fastfit : 97010340 Support de fixation pour pince Omega avec attaches quart de tour : 91602001 Support de fixation en T pour pince Omega avec attaches quart de tour : 91602008 Pince demi-coupleur : 91602005 Pince en G (suspension avec lyre orientée verticalement vers le bas uniquement) : 91602003 Pince à déclenchement rapide (suspension avec lyre orientée verticalement vers le bas uniquement) : 91602007 Plaque de montage Super Truss 20.5" avec demi-coupleurs : 91602014 Plaque de montage sur structure Swing-wing avec demi-coupleurs : 91602010 Élingue de sécurité, charge maximale d'utilisation 70 kg : 91604004 Flightcase pour 1 x MAC III : 91510080
Articles associés Boîtier d'interface DMX Martin USB Duo™ : 90703010 Martin RDM 5.5 Splitter™ : 90758150
Pièces de rechange Lampe Osram HTI 1500W/60/P50 7mm Lok-it : 97010348 Filtre à air de la base, court : 20800220 Filtre à air de la base, long : 20800230 Filtre à air de la tête : 20800240 Fusible principal (16 AT) : 05020047
Informations de commande MAC III™ Wash en carton : 90206520 MAC III™ Wash en flightcase simple : 90206530
Informations d'expédition En carton : Dimensions d'expédition (Lo x La x H) : 530 mm x 640 mm x 1060 mm Poids à l'expédition : 64 kg Quantité par palette : Quatre produits sur une seule couche Dimensions de la palette (Lo x La x H) : 1200 mm x 1000 mm x 1320 mm Volume de la palette : 1,9 m3 Poids de la palette (palette incluse) : 275 kg En flightcase : Dimensions d'expédition (Lo x La x H) : 970 mm x 600 mm x 930 mm Poids à l'expédition : 104 kg Quantité par palette : Quatre produits sur deux couches Dimensions de la palette (Lo x La x H) : 1200 mm x 1000 mm x 1800 mm Volume de la palette : 2,2 m3 Poids de la palette (palette incluse) : 430 kg
