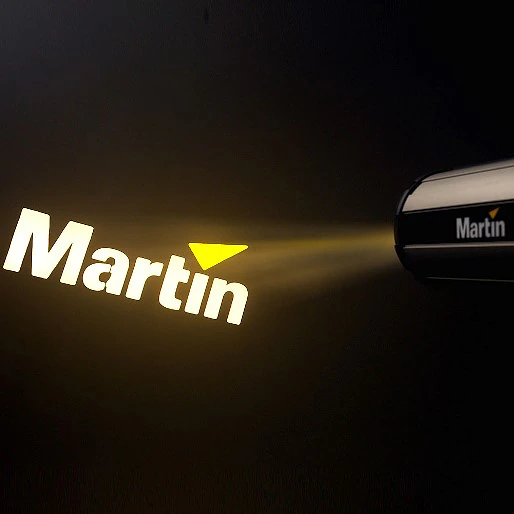

Le Mania PR1 est un projecteur d'images 250 W conçu pour des projections haute qualité de motifs, d'images, de logos et de messages.
Grandes images
Caractéristiques
- Lampe halogène 250 W
- Lampe 1000 heures incluse
- Fente de couleur pour filtre de couleur interchangeable
- Mise au point manuelle avec angle de diffusion 25° ou 32° (43° optionnel)
- Mise au point variable, vitesse de rotation d'effet variable, contrôle du sens de rotation avec ou sans commande à distance
- Fonctionnement continu - aucun temps de refroidissement nécessaire
- Gobo interchangeable rotatif (acier ou verre)
plus de détails
Caractéristiques physiques Longueur : 340 mm (13,4 po) Largeur : 290 mm (11,5 po) Hauteur : 158 mm (6,3 po) Poids : 9 kg (19,9 lb)
Effets dynamiques Gobo rotatif : Un emplacement pour gobo métal/verre ou verre de couleur/texturé Filtre : Un emplacement pour filtre de couleur supplémentaire
Contrôle et programmation Options de contrôle : Contrôle embarqué ou à distance Contrôle du gobo rotatif : Statique/rotatif, sens et vitesse variables Boîtier de contrôle à distance : Contrôle de 4 projecteurs, jusqu'à 10 m entre les projecteurs
Lampe Type : halogène 250 W, 24 V EVC/FGX Montée en série : Philips 6958/10H 250 W (1 000 h) Culot : G6.35
Optique Angle de faisceau : 25°, configurable à 32° avec la bague d'espacement fournie ou à 43° avec l'accessoire convertisseur Mise au point manuelle : 2 m - 20 m
Construction Boîtier : Acier et aluminium
Gobos Taille : D Diamètre d'image maximal : 40 mm Longueur x largeur du filtre de couleur supplémentaire : 51 mm x 54 mm Épaisseur du filtre de couleur supplémentaire : 1,1 mm - 2 mm
Installation Points de fixation : Support de montage réglable Orientation : Indifférente
Connexions Entrée d'alimentation CA : Embase IEC mâle 3 broches Entrée/sortie de contrôle à distance : RJ-45
Caractéristiques électriques Alimentation CA : 115-120/220-240 V, 50/60 Hz, sélectionnable par commutateur Fusible principal : 3,15 AT (à fusion lente)
Puissance et courant typiques 115 V, 60 Hz : 255 W, 2,2 A 120 V, 60 Hz : 262 W, 2,2 A 220 V, 50 Hz : 229 W, 1,0 A 230 V, 50 Hz : 255 W, 1,1 A 240 V, 50 Hz : 265 W, 1,1 A Mesures effectuées à la tension nominale. Prévoir un écart de +/- 10 %. :
Caractéristiques thermiques Refroidissement : Air pulsé Température ambiante maximale (Ta max.) : 40° C Température de surface maximale, en régime permanent, Ta=40° C : 95° C Dissipation thermique totale (calculée, +/- 10 %) : 890 BTU/h
Homologations Sécurité États-Unis : UL 1573 Sécurité Canada : CSA C22.2 no 166 Sécurité UE : EN 60598-2-17 + Corr. A2 CEM UE : EN 55 015, EN 55 103-1, EN 61 547
Éléments inclus Lampe Philips 6958 10H 24 V, 250 W, 1 000 h : 97000115 Support de montage réglable : 23811330 Télécommande : 55430211 Câble UTP de 5 m, RJ-45, pour la télécommande : 11840095 Jeu de gobos PR Series 1 avec 10 gobos métal à motifs : 91611216 Verre texturé teinte rouge (installé) : 43052502 Verre texturé teinte bleue : 43052501 Gobo en acier avec logo Martin : 43056025 Bague d'espacement de lentille pour angle de faisceau de 32° : 17200957 Câble d'alimentation US de 2 m, 3 x 18 AWG, avec fiche secteur US homologuée UL (modèle US) : 11501501 Câble d'alimentation UE de 3 m, 3 x 1 mm2, IEC, fiche secteur Schuko (modèle UE) : 11501017 Câble d'alimentation UE de 3 m, 3 x 1 mm2, IEC, sans fiche secteur (modèle UE) : 11501013 Gant blanc avec logo Martin : 50590002 Clé Allen de 2 mm : 50520612 Manuel d'utilisation : 35000148
Accessoires Kit convertisseur pour angle de faisceau de 43° : 91610074 Pince demi-coupleur : 91602005 Câble de brassage UTP, 5 m, RJ-45 : 11840095
Pièces de rechange Lampe Philips 6958 10H 24 V, 250 W, 1 000 h : 97000115 Fusible principal 3,15 AT : 05020013
Informations de commande Mania PR1, modèle US : 90430031 Mania PR1, modèle UE : 90430030
