Exterior Linear Quad Cove
Tidak diproduksi

Lampu cove pencampur warna QUAD dengan rating outdoor

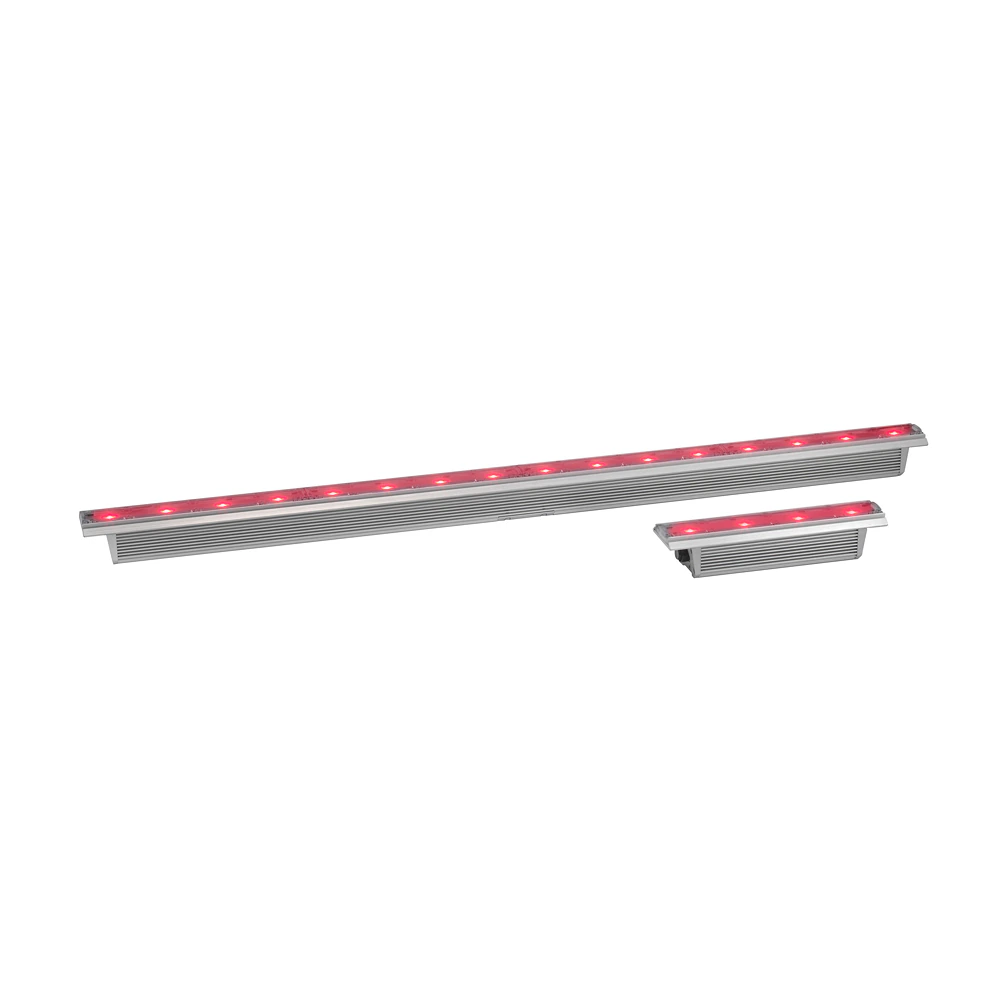

Exterior Linear Quad Cove
Gambar Lebih Besar
```html

Jumlah terbatas tersedia  - silakan hubungi dealer Anda untuk informasi

Exterior™ Linears adalah serangkaian fixture LED dengan perubahan warna dalam casing yang tahan terhadap cuaca luar. Fixture Exterior Linear memberikan output tinggi dan tersedia dalam versi cove dan graze light.

Exterior™ Linear 1210 Cove QUAD dan Exterior™ Linear 310 Cove QUAD menggunakan LED quad-color untuk pencampuran warna yang superior langsung di lensa dan untuk menghindari bayangan multi-warna.

Mereka menampilkan pencampuran warna yang luar biasa dan distribusi cahaya yang seragam pada sudut beam yang sesuai untuk berbagai aplikasi pencahayaan tidak langsung seperti pencahayaan cove di langit-langit, pencahayaan dinding dekoratif dan struktur lainnya. Fixture Exterior Linear dapat dikontrol DMX, mudah dipasang berkat power supply universal terintegrasi dan terhubung melalui daisy chain menggunakan konektor daya dan data gabungan.

Pelajari lebih lanjut tentang verifikasi produk dan keandalan kami

  • Fixture LED linear dengan pencampuran warna premixed
  • Fixture outdoor-rated yang robust tersedia dalam dua panjang
  • Instalasi mudah dengan power supply terintegrasi
```

  • Kontrol silau superior

    Opsi louvre untuk Exterior Linear secara efektif mengurangi silau dengan membatasi pandangan ke dalam luminaire, mencapai kenyamanan visual yang efisien dan pengurangan polusi cahaya

  • Infrastruktur Mudah

    Konektor hibrida memungkinkan koneksi yang mudah dan aman baik secara end-to-end maupun menggunakan kabel ekstensi. Catu daya bawaan memungkinkan jalur fixture panjang hingga 100 kaki pada 230V

  • Instalasi Fleksibel

    Braket pemasangan berengsel memungkinkan instalasi yang fleksibel

  • Kontrol Canggih

    Alat magnet pintar memungkinkan informasi status lokal. Exterior Linear juga dilengkapi dengan Remote Device Management (RDM) untuk pengaturan jarak jauh dan diagnostik.

  • Warna Premix

    LED warna QUAD mengamankan pencampuran warna superior dalam lensa. Ini juga meningkatkan penampilan dan estetika ketika fixture itu sendiri terlihat.

featured content

Kontrol silau superior

Opsi louvre untuk Exterior Linear secara efektif mengurangi silau dengan membatasi pandangan ke dalam luminaire, mencapai kenyamanan visual yang efisien dan pengurangan polusi cahaya

featured content

Infrastruktur Mudah

Konektor hibrida memungkinkan koneksi yang mudah dan aman baik secara end-to-end maupun menggunakan kabel ekstensi. Catu daya bawaan memungkinkan jalur fixture panjang hingga 100 kaki pada 230V

featured content

Instalasi Fleksibel

Braket pemasangan berengsel memungkinkan instalasi yang fleksibel

featured content

Kontrol Canggih

Alat magnet pintar memungkinkan informasi status lokal. Exterior Linear juga dilengkapi dengan Remote Device Management (RDM) untuk pengaturan jarak jauh dan diagnostik.

featured content

Warna Premix

LED warna QUAD mengamankan pencampuran warna superior dalam lensa. Ini juga meningkatkan penampilan dan estetika ketika fixture itu sendiri terlihat.

Video





Fitur

  • Pencampuran warna yang tersebar luas dan sudah tercampur
  • Konsumsi daya sangat rendah (maks 20 W/ft)
  • Tidak memerlukan kotak kontrol tambahan – terhubung langsung ke tegangan line dan DMX
  • Kontrol daya dan kontrol internal (DMX, RDM, dan alat magnetik)
  • Rumah IP66 yang sangat kokoh
  • Kontrol intensitas 0–100%

Spesifikasi

  • Physical 310 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.5 kg (3.4 lbs.)

     1210 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.0 kg (13.3 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: Quad-color OSRAM Ostar Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 105° LED spacing: 4 LEDs per 300 mm (4 LEDs per foot) Binning: Tight color and flux binning

    *Figure obtained under manufacturer's test conditions
    Photometric Data Exterior Linear 310 QUAD Cove:

    Total luminous output: 793 lumens
    Red output: 196 lumens
    Green output: 490 lumens
    Blue output: 115 lumens
    White output: 690 lumens

     Exterior Linear 1210 QUAD Cove:

    Total luminous output: 3180 lumens
    Red output: 783 lumens
    Green output: 1955 lumens
    Blue output: 456 lumens
    White output: 2760 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate with diffuser Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100-277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.)* Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.)* Typical half-cycle RMS inrush current: 0.3 A, 1210 QUAD models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    *Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 40 lm/W LWR*: 529 lm/kg (233 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Exterior Linear 310/1210 QUAD Cove Louvre, set of 4: P/N 91611852
    Ordering Information Exterior Linear 310 Quad Cove: P/N MAR-90356997 Exterior Linear 1210 Quad Cove: P/N MAR-90356996

Unduhan

Specifications
  Versi Bahasa Ukuran Diunggah
file type icon Exterior Linear Quad Spec Sheet-English (EN)
en versi C, diperbarui: Des 2021
C  en  617 KB Des 2021
file type icon Exterior Linear System Diagrams
en versi C, diperbarui: Agu 2022
C  en  240 KB Agu 2022
file type icon Exterior Linear Cables
en versi A, diperbarui: Mei 2018
A  en  899 KB Mei 2018
Manuals
  Versi Bahasa Ukuran Diunggah
file type icon Exterior Linear Series - User Manual
en versi G, diperbarui: Des 2021
G  en  2,57 MB Des 2021
Photometrics
  Versi Bahasa Ukuran Diunggah
file type icon Exterior Linear 310-1210 QUAD Cove
en versi B, diperbarui: Des 2021
B  en  4,33 MB Des 2021
Illustrations
  Bahasa Ukuran Diunggah
file type icon Exterior Linear 1210 QUAD Cove – 2D dimensions (DWG)
en diperbarui: Okt 2020
en  2,22 MB Okt 2020
file type icon Exterior Linear 1210 QUAD Cove – 2D dimensions (PDF)
en diperbarui: Okt 2020
en  278 KB Okt 2020
file type icon Exterior Linear 310 QUAD Cove – 2D dimensions (DWG)
en diperbarui: Okt 2020
en  1,46 MB Okt 2020
file type icon Exterior Linear 310 QUAD Cove – 2D dimensions (PDF)
en diperbarui: Okt 2020
en  194 KB Okt 2020
Symbols
  Versi Bahasa Ukuran Diunggah
file type icon AutoCAD 2D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  4,42 MB Jan 2026
file type icon AutoCAD 3D Symbols
en versi 2.8, diperbarui: Jan 2026
2.8  en  18,7 MB Jan 2026
file type icon Vectorworks Symbols
en versi 4.6, diperbarui: Jan 2026
4.6  en  249 MB Jan 2026
CAD Drawings
  Versi Bahasa Ukuran Diunggah
file type icon Exterior Linear 1200 Cove Series 3D (DWG)
en versi A, diperbarui: Okt 2020
A  en  7,02 MB Okt 2020
file type icon Exterior Linear 1200 Cove Series 3D (DXF)
en versi A, diperbarui: Okt 2020
A  en  80,7 MB Okt 2020
file type icon Exterior Linear 300 Cove Series 3D (DWG)
en versi A, diperbarui: Okt 2020
A  en  1020 KB Okt 2020
file type icon Exterior Linear 300 Cove Series 3D (DXF)
en versi A, diperbarui: Okt 2020
A  en  10,2 MB Okt 2020
Compliances
  Versi Bahasa Ukuran Diunggah
file type icon Exterior Linear Graze and Cove Series - EU Declaration of Conformity
en versi C, diperbarui: Okt 2020
C  en  556 KB Okt 2020
file type icon Exterior Linear Graze and Cove Series - Déclaration de Conformité Européenne
fr versi C, diperbarui: Okt 2020
C  fr  649 KB Okt 2020
file type icon Exterior Linear Quad Graze Series and Cove Series - ETL Listing Verification
versi A, diperbarui: Okt 2020
A    289 KB Okt 2020
file type icon Exterior Linear Series - Product Verification and Reliability Report
versi B, diperbarui: Okt 2020
B    484 KB Okt 2020
Service Notes
  Versi Bahasa Ukuran Diunggah
file type icon Exterior products - Performing a vacuum test - Tech note
en versi H, diperbarui: Okt 2020
H  en  1020 KB Okt 2020
Firmware
  Versi Ukuran Diunggah
download icon for Ext. Linear 1210 Cove QUAD - Firmware Ext. Linear 1210 Cove QUAD - Firmware
dirilis: Okt 2020
1.1.0   Okt 2020
download icon for Ext. Linear 310 Cove QUAD - Firmware Ext. Linear 310 Cove QUAD - Firmware
dirilis: Okt 2020
1.1.0   Okt 2020
