Exterior Linear Quad Cove
Wycofany

Zewnętrze oświetlenie sceniczne QUAD z regulacją kolorów

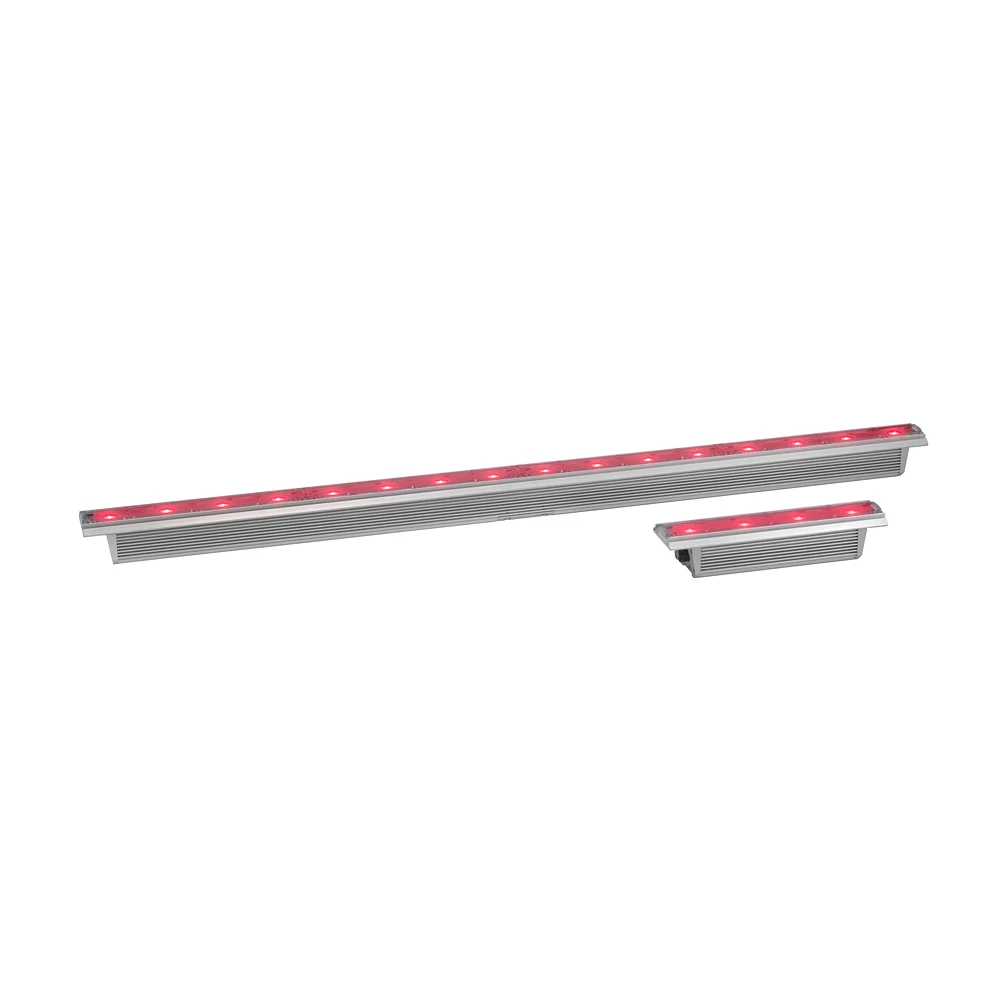

Exterior Linear Quad Cove
Większe obrazy

Dostępna ograniczona ilość   - prosimy skontaktować się z dystrybutorem w celu uzyskania informacji

Seria Exterior™ Linears to urządzenia oświetlające LED ze zmieniającą się barwą w solidnej obudowie o klasie odporności IP dla zastosowań zewnętrznych. Urządzenia Exterior Linear zapewniają wysoką wydajność i są dostępne zarówno w wersji do oświetlenia niszy, jak i oświetlenia pośredniego.

Exterior™ Linear 1210 Cove QUAD i Exterior™ Linear 310 Cove QUAD  wykorzystują diody LED czterech barw do doskonałego mieszania kolorów bezpośrednio przy soczewce, unikając wielobarwnych cieni.

Charakteryzują się doskonałym mieszaniem kolorów i równomiernym rozkładem światła przy kącie wiązki odpowiednim dla szerokiego zakresu aplikacji oświetlenia pośredniego, takich jak oświetlenie nisz w sufitach, dekoracyjne oświetlenie ścian i innych konstrukcji. Urządzenia Exterior Linear są sterowane przez DMX, łatwe do zainstalowania dzięki zintegrowanemu uniwersalnemu zasilaczowi i łączą się poprzez łańcuch przy użyciu połączonego złącza zasilającego i danych.

Dowiedz się więcej o naszej weryfikacji produktu i niezawodności

  • Liniowe urządzenie LED z wstępnie zmieszanym mieszaniem kolorów
  • Solidne urządzenie o klasie IP dla zastosowań zewnętrznych dostępne w dwóch długościach
  • Łatwa instalacja ze zintegrowanym zasilaczem

  • Doskonała kontrola olśnienia

    Opcja żaluzji do Exterior Linear skutecznie zmniejsza olśnienie poprzez ograniczenie widoku do oprawy, osiągając efektywny komfort wzrokowy i zmniejszoną zanieczyszczenie światłem

  • Łatwa infrastruktura

    Hybrydowy złącznik umożliwia łatwe i bezpieczne połączenie end-to-end lub za pomocą kabla przedłużającego. Wbudowane zasilanie umożliwia długie łańcuchy urządzeń do 100 ft przy 230V

  • Elastyczna instalacja

    Zawiasowy uchwyt montażowy umożliwia elastyczną instalację

  • Zaawansowana kontrola

    Inteligentne narzędzie magnetyczne umożliwia dostęp do lokalnych informacji o stanie urządzenia. Exterior Linear obsługuje również zdalne zarządzanie urządzeniami (RDM) do zdalnych ustawień i diagnostyki.

  • Wstępnie zmieszany kolor

    Dioda LED QUAD zapewnia doskonałe mieszanie kolorów w obrębie soczewki. Poprawia to również wygląd i estetykę, gdy armatury są widoczne.

featured content

Doskonała kontrola olśnienia

Opcja żaluzji do Exterior Linear skutecznie zmniejsza olśnienie poprzez ograniczenie widoku do oprawy, osiągając efektywny komfort wzrokowy i zmniejszoną zanieczyszczenie światłem

featured content

Łatwa infrastruktura

Hybrydowy złącznik umożliwia łatwe i bezpieczne połączenie end-to-end lub za pomocą kabla przedłużającego. Wbudowane zasilanie umożliwia długie łańcuchy urządzeń do 100 ft przy 230V

featured content

Elastyczna instalacja

Zawiasowy uchwyt montażowy umożliwia elastyczną instalację

featured content

Zaawansowana kontrola

Inteligentne narzędzie magnetyczne umożliwia dostęp do lokalnych informacji o stanie urządzenia. Exterior Linear obsługuje również zdalne zarządzanie urządzeniami (RDM) do zdalnych ustawień i diagnostyki.

featured content

Wstępnie zmieszany kolor

Dioda LED QUAD zapewnia doskonałe mieszanie kolorów w obrębie soczewki. Poprawia to również wygląd i estetykę, gdy armatury są widoczne.

Filmy





Funkcje

  • Szeroki zakres i wstępnie zmieszane wyjście kolorów
  • Bardzo niskie zużycie energii (maks. 20 W/ft)
  • Nie wymagane dodatkowe urządzenia sterujące – podłącza się bezpośrednio do napięcia sieciowego i DMX
  • Wbudowana zasilanie i sterowanie (DMX, RDM i narzędzie magnetyczne)
  • Wyjątkowo wytrzymała obudowa IP66
  • Kontrola intensywności 0–100%

Specyfikacje

  • Physical 310 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.5 kg (3.4 lbs.)

     1210 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.0 kg (13.3 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: Quad-color OSRAM Ostar Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 105° LED spacing: 4 LEDs per 300 mm (4 LEDs per foot) Binning: Tight color and flux binning

    *Figure obtained under manufacturer's test conditions
    Photometric Data Exterior Linear 310 QUAD Cove:

    Total luminous output: 793 lumens
    Red output: 196 lumens
    Green output: 490 lumens
    Blue output: 115 lumens
    White output: 690 lumens

     Exterior Linear 1210 QUAD Cove:

    Total luminous output: 3180 lumens
    Red output: 783 lumens
    Green output: 1955 lumens
    Blue output: 456 lumens
    White output: 2760 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate with diffuser Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100-277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.)* Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.)* Typical half-cycle RMS inrush current: 0.3 A, 1210 QUAD models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    *Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 40 lm/W LWR*: 529 lm/kg (233 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Exterior Linear 310/1210 QUAD Cove Louvre, set of 4: P/N 91611852
    Ordering Information Exterior Linear 310 Quad Cove: P/N MAR-90356997 Exterior Linear 1210 Quad Cove: P/N MAR-90356996

Pobrania

Specifications
  Wersja Język Rozmiar Przesłano
file type icon Exterior Linear Quad Spec Sheet-English (EN)
en wersja C, zaktualizowano: gru 2021
C  en  617 KB gru 2021
file type icon Exterior Linear System Diagrams
en wersja C, zaktualizowano: sie 2022
C  en  240 KB sie 2022
file type icon Exterior Linear Cables
en wersja A, zaktualizowano: maj 2018
A  en  899 KB maj 2018
Manuals
  Wersja Język Rozmiar Przesłano
file type icon Exterior Linear Series - User Manual
en wersja G, zaktualizowano: gru 2021
G  en  2,57 MB gru 2021
Photometrics
  Wersja Język Rozmiar Przesłano
file type icon Exterior Linear 310-1210 QUAD Cove
en wersja B, zaktualizowano: gru 2021
B  en  4,33 MB gru 2021
Illustrations
  Język Rozmiar Przesłano
file type icon Exterior Linear 1210 QUAD Cove – 2D dimensions (DWG)
en zaktualizowano: paź 2020
en  2,22 MB paź 2020
file type icon Exterior Linear 1210 QUAD Cove – 2D dimensions (PDF)
en zaktualizowano: paź 2020
en  278 KB paź 2020
file type icon Exterior Linear 310 QUAD Cove – 2D dimensions (DWG)
en zaktualizowano: paź 2020
en  1,46 MB paź 2020
file type icon Exterior Linear 310 QUAD Cove – 2D dimensions (PDF)
en zaktualizowano: paź 2020
en  194 KB paź 2020
Symbols
  Wersja Język Rozmiar Przesłano
file type icon AutoCAD 2D Symbols
en wersja 2.8, zaktualizowano: sty 2026
2.8  en  4,42 MB sty 2026
file type icon AutoCAD 3D Symbols
en wersja 2.8, zaktualizowano: sty 2026
2.8  en  18,7 MB sty 2026
file type icon Vectorworks Symbols
en wersja 4.6, zaktualizowano: sty 2026
4.6  en  249 MB sty 2026
CAD Drawings
  Wersja Język Rozmiar Przesłano
file type icon Exterior Linear 1200 Cove Series 3D (DWG)
en wersja A, zaktualizowano: paź 2020
A  en  7,02 MB paź 2020
file type icon Exterior Linear 1200 Cove Series 3D (DXF)
en wersja A, zaktualizowano: paź 2020
A  en  80,7 MB paź 2020
file type icon Exterior Linear 300 Cove Series 3D (DWG)
en wersja A, zaktualizowano: paź 2020
A  en  1020 KB paź 2020
file type icon Exterior Linear 300 Cove Series 3D (DXF)
en wersja A, zaktualizowano: paź 2020
A  en  10,2 MB paź 2020
Compliances
  Wersja Język Rozmiar Przesłano
file type icon Exterior Linear Graze and Cove Series - EU Declaration of Conformity
en wersja C, zaktualizowano: paź 2020
C  en  556 KB paź 2020
file type icon Exterior Linear Graze and Cove Series - Déclaration de Conformité Européenne
fr wersja C, zaktualizowano: paź 2020
C  fr  649 KB paź 2020
file type icon Exterior Linear Quad Graze Series and Cove Series - ETL Listing Verification
wersja A, zaktualizowano: paź 2020
A    289 KB paź 2020
file type icon Exterior Linear Series - Product Verification and Reliability Report
wersja B, zaktualizowano: paź 2020
B    484 KB paź 2020
Service Notes
  Wersja Język Rozmiar Przesłano
file type icon Exterior products - Performing a vacuum test - Tech note
en wersja H, zaktualizowano: paź 2020
H  en  1020 KB paź 2020
Firmware
  Wersja Rozmiar Przesłano
download icon for Ext. Linear 1210 Cove QUAD - Firmware Ext. Linear 1210 Cove QUAD - Firmware
wydano: paź 2020
1.1.0   paź 2020
download icon for Ext. Linear 310 Cove QUAD - Firmware Ext. Linear 310 Cove QUAD - Firmware
wydano: paź 2020
1.1.0   paź 2020
